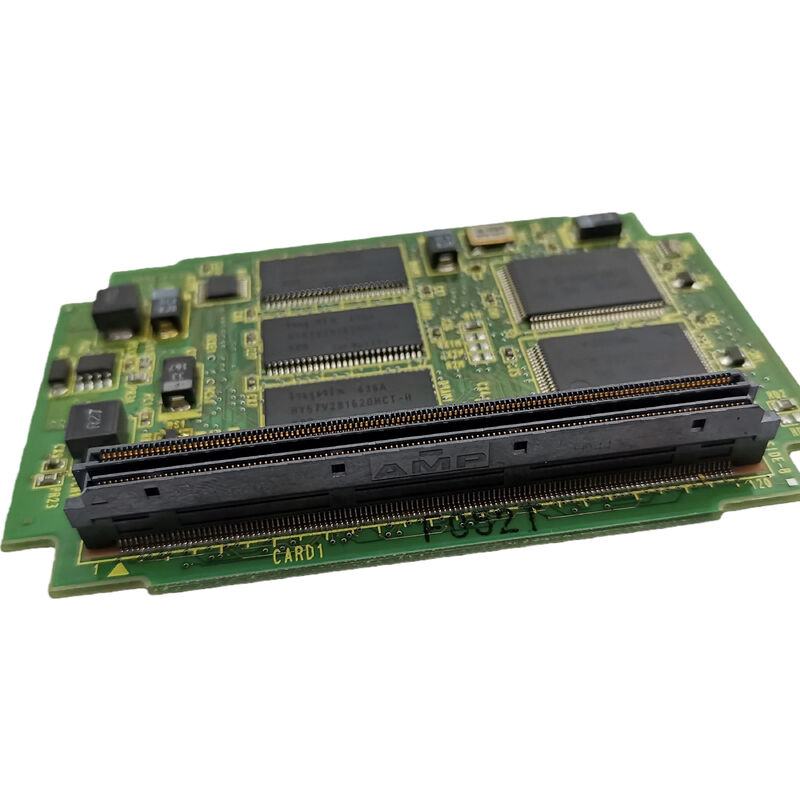

A20B-3300-0393 | Placa de servocontrole FSSB de 2 eixos FANUC — Canal único/Módulo CNC de 2 eixos/Série A20B-3300-039x

FSSB de 2 eixos — Servocontrole compacto

O A20B-3300-0393 oferece servocontrole FSSB de 2 eixos em uma única placa plug-in. Enquanto as variantes de 8 eixos (0390) e 6 eixos (0391) na mesma família abordam máquinas multieixos e controladores de robô, a placa de 2 eixos atende aplicações onde apenas dois servo-eixos precisam de controle conectado por FSSB.

Dois eixos são o mínimo fundamental para o movimento CNC - e cobrem uma parte significativa da população de máquinas-ferramenta CNC:

Tornos CNC básicos:O centro de torneamento CNC mais simples controla o eixo Z (movimento do carro ao longo da base) e o eixo X (movimento de deslizamento transversal para controle de diâmetro). Exatamente 2 eixos. O A20B-3300-0393 cobre esta configuração completamente com uma placa.

Retificadoras de 2 eixos:Uma esmerilhadeira de superfície ou esmerilhadeira cilíndrica com eixos servo X e Z — nada mais — usa controle servo de 2 eixos.

Posicionadores auxiliares de 2 eixos:Em células robóticas ou FMS (Flexible Manufacturing Systems), os servoposicionadores de 2 eixos controlam a orientação ou transferência da peça de trabalho. O A20B-3300-0393 fornece a interface servo FSSB para essas unidades servo periféricas.

Atualizações de servo de analógico para FSSB:Máquinas originalmente usando interface servo analógica, quando atualizadas para drives compatíveis com FSSB, podem usar A20B-3300-0393 para fornecer a interface host FSSB para uma configuração de 2 eixos.

Especificações principais

Família A20B-3300-039x – Opções de contagem de eixos

A família de placas servo 039x C5410A cobre toda a gama de contagens de eixos FSSB:

A placa de 2 eixos é a extremidade compacta desta família — fornecendo a interface servo FSSB essencial para as configurações mais básicas de eixos CNC. Apesar de sua contagem de eixos menor, ele usa a mesma tecnologia FSSB e arquitetura de servocontrole que os irmãos com contagem de eixos mais alta.

Cenários de aplicação

Falha na placa servo do torno CNC de 2 eixos:Os eixos Z e X de um torno CNC desenvolvem alarmes de comunicação FSSB simultâneos. O A20B-3300-0393 é identificado como a falha. A substituição restaura a comunicação FSSB dos eixos Z e X.

Interface servo do posicionador de 2 eixos:O servo posicionador de 2 eixos de uma célula robótica usa A20B-3300-0393 como placa servo FSSB para seus acionamentos posicionais.

Perguntas frequentes

Q1: O que acontece se a ligação em cadeia FSSB entre as duas unidades for interrompida?

Se o cabo de fibra entre o Drive 1 e o Drive 2 estiver quebrado, a placa FSSB não poderá mais se comunicar com o Drive 2. O eixo 2 gerará alarmes de comunicação FSSB. A integridade de ambas as conexões de fibra — da placa ao Drive 1 e do Drive 1 ao Drive 2 — deve ser mantida para que ambos os eixos funcionem.

Q2: O A20B-3300-0393 pode acionar mais de 2 eixos se unidades adicionais forem adicionadas à cadeia FSSB?

Não. O A20B-3300-0393 está configurado apenas para 2 eixos. A configuração do protocolo FSSB da placa servo define quantos drives são endereçados em cada quadro FSSB. Adicionar uma terceira unidade à ligação em série não será reconhecido — apenas 2 eixos são atendidos.

Q3: A substituição do A20B-3300-0393 requer a reentrada dos parâmetros do servo?

Não. Os parâmetros servo para ambos os eixos residem na SRAM principal do CNC. Depois de encaixar o substituto, o CNC recarrega os parâmetros automaticamente. Verifique a resposta do servo em baixa velocidade em ambos os eixos antes de retomar a produção.

Q4: A conexão FSSB do A20B-3300-0393 é idêntica à do A20B-3300-0391 (6 eixos)?

Ambos usam a mesma interface física FSSB – um conector de fibra óptica conectado à primeira unidade na cadeia. Os cabos de fibra e o hardware da unidade são compatíveis com toda a família 039x. A diferença é o número de drives que o protocolo da placa está configurado para endereçar: 2 para A20B-3300-0393, 6 para A20B-3300-0391.

Q5: A quais amplificadores de servo drive o A20B-3300-0393 pode ser conectado?

O A20B-3300-0393 se conecta a qualquer servo amplificador FANUC com um conector de entrada FSSB — incluindo as séries Alpha-i SVM1, SVM2 e SVM3 (A06B-6096, A06B-6114) e unidades da série βi com interface FSSB. O drive deve suportar a versão do protocolo FSSB compatível com o sistema CNC.
