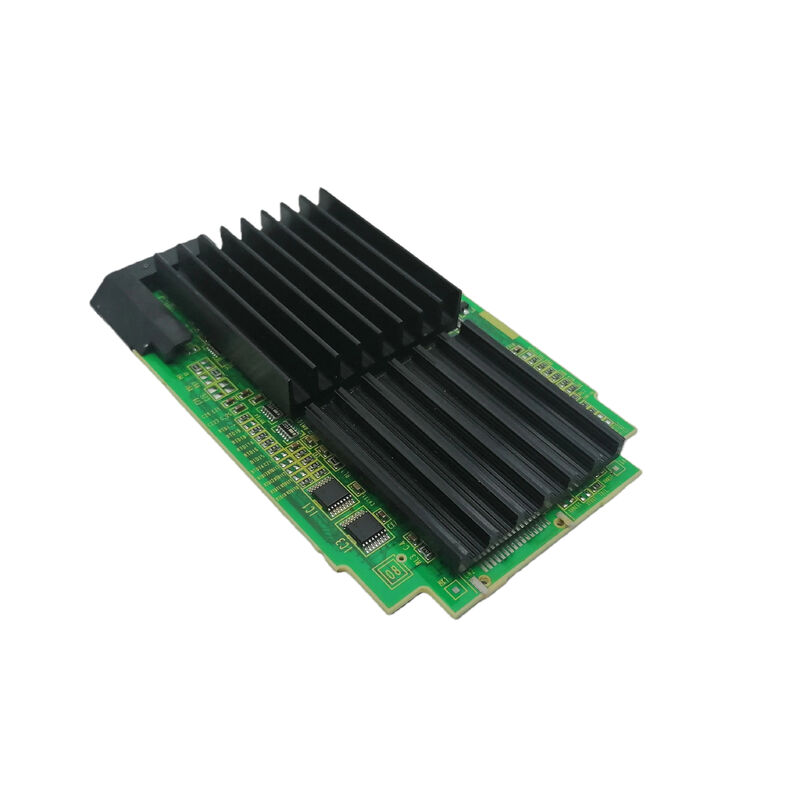

Placa A20B33000420 A2OB-33OO-O42O do PWB de A20B-3300-0420 Fanuc

A20B-3300-0420 | Módulo de interface gráfica do usuário FANUC — 64 MB DRAM/processador de exibição dedicado/interface do operador CNC

Módulo GUI 64 MB — Processamento de exibição dedicado

O A20B-3300-0420 é um módulo de interface gráfica do usuário dedicado — uma placa processadora plug-in atribuída exclusivamente ao display do operador do CNC e às funções da interface gráfica.

O princípio arquitetónico da FANUC para sistemas CNC avançados divide a responsabilidade de processamento:

Módulo principal da CPU:Lida com a execução de código G, interpolação de servo eixo, escada PMC e todas as funções de controle da máquina. Sua carga de trabalho aumenta com a complexidade da máquina.

Módulo GUI (A20B-3300-0420):Lida com tudo o que o operador vê: geração de conteúdo da tela, renderização de gráficos do caminho da ferramenta, gerenciamento de menus, processamento de entrada de teclas e função de PC, se habilitada. O processamento do módulo GUI é totalmente independente da carga de trabalho de usinagem.

Essa independência garante que a tela permaneça responsiva e estável mesmo quando a CPU principal estiver sobrecarregada com cálculos complexos de movimento de vários eixos.

Especificações principais

64 MB – Qual processamento de exibição precisa desta memória

64 MB suporta o conjunto completo de funções GUI para a plataforma CNC que o 0420 atende:

Exibir buffers:Um display LCD colorido de 800×600 requer aproximadamente 1,4 MB por buffer de quadro. Com buffers frontais e traseiros para atualizações de tela suaves, isso consome aproximadamente 3 MB – bem dentro da alocação de 64 MB.

Gráficos do caminho da ferramenta:A função de verificação gráfica do programa CNC renderiza o caminho da ferramenta como um gráfico 3D ou 2D. Isso requer o armazenamento das coordenadas do caminho da ferramenta analisada, a realização da projeção 3D para 2D e a manutenção da imagem renderizada na memória. 64 MB oferecem amplo espaço para isso, mesmo com programas complexos de múltiplas ferramentas.

Gerenciamento de menu e estado de tela:Todas as visualizações de tela do CNC — POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH — mantêm seu conteúdo atual simultaneamente na memória do módulo GUI para troca instantânea de tela. Os dados de estado combinados cabem confortavelmente em 64 MB.

Tempo de execução da função do PC (se ativado):A camada de função do PC, quando presente, funciona junto com a função de exibição do CNC. 64 MB fornecem espaço de trabalho para aplicativos de função de PC padrão sem pressão de memória.

Cenários de aplicação

Falha no módulo GUI — perda de exibição enquanto o CNC continua:Um CNC FANUC apresenta uma falha de exibição — o painel do operador não mostra nenhuma imagem ou uma tela congelada enquanto o CNC continua a usinar. O A20B-3300-0420 é identificado como a falha. A substituição restaura a exibição.

Manutenção do módulo GUI:Um CNC FANUC com horário de serviço alargado passa por manutenção de controlo. O A20B-3300-0420 é substituído para restaurar o módulo de exibição para boas condições e eliminar a degradação da tela relacionada ao envelhecimento.

Perguntas frequentes

Q1: Se o A20B-3300-0420 falhar durante um ciclo de usinagem, a máquina para?

A CPU principal continua executando o programa — o movimento do eixo e as sequências PMC não são afetados pela falha do módulo GUI. O display mostrará uma falha ou apagará, impossibilitando o operador de monitorar o ciclo. A ação correta é permitir que o bloco de programa atual seja concluído com segurança e então solucionar a falha do módulo GUI.

Q2: O A20B-3300-0420 (64 MB) pode substituir o A20B-3300-0551 (128 MB) no mesmo CNC?

Estas são configurações de memória diferentes do módulo GUI. A variante de 64 MB não substitui a variante de 128 MB se o software do CNC ou a função do PC exigir 128 MB. Porém, se a capacidade de 64 MB for suficiente para a configuração específica do CNC, o 0420 pode ser compatível. Confirme na documentação de hardware FANUC aplicável antes de substituir.

Q3: O módulo GUI armazena algum parâmetro ou programa CNC?

Os parâmetros CNC, programas de peças e ladder PMC residem em módulos SRAM e FROM dedicados na placa principal. A DRAM de 64 MB do módulo GUI é uma memória de trabalho volátil – ela contém apenas o estado de exibição e dados de tempo de execução. A substituição do A20B-3300-0420 não afeta nenhum dado de usinagem armazenado.

Q4: Quais plataformas CNC usam A20B-3300-0420?

O A20B-3300-0420 atende plataformas CNC da FANUC usando a arquitetura GUI modular A20B-3300 — principalmente CNCs da série i com slots de módulo de exibição dedicados. Confirme o modelo CNC aplicável na tabela de peças sobressalentes da documentação do hardware.

Q5: O A20B-3300-0420 (64 MB) é adequado para sistemas CNC com função de PC?

64 MB são suficientes para aplicativos de função de PC de escopo moderado. A personalização padrão da IHM, o software de comunicação DNC e os aplicativos de coleta de dados de produção normalmente operam dentro de um tempo de execução do módulo GUI de 64 MB. Se a aplicação da função do PC tiver requisitos de memória mais elevados, o módulo GUI de 128 MB (A20B-3300-0551) é mais apropriado.
