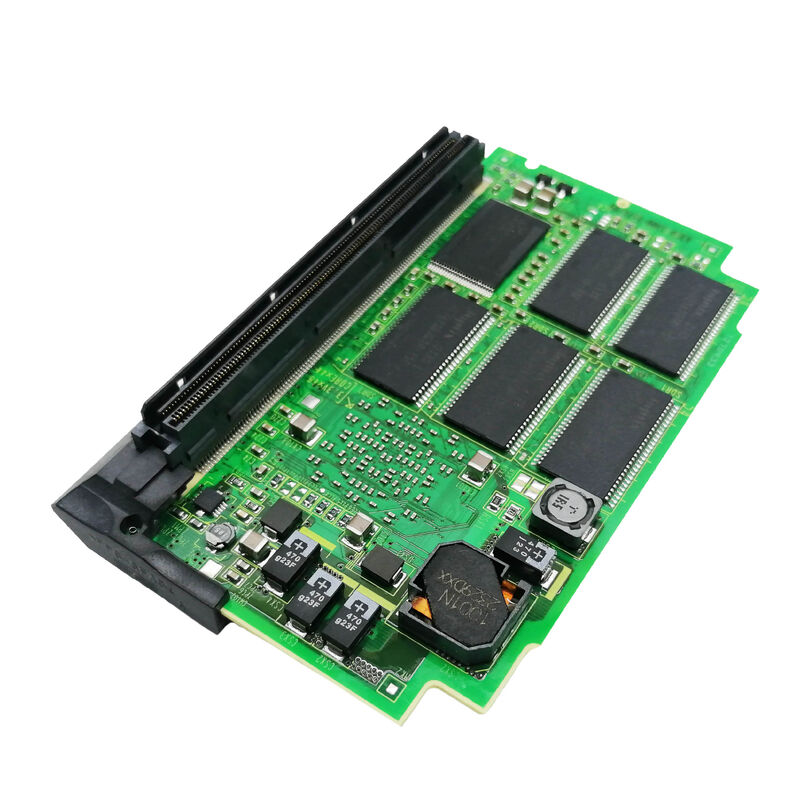

Placa A20B33000440 A2OB-33OO-O44O do PWB de A20B-3300-0440 Fanuc

A20B-3300-0440∙ FANUC FSSB Modulo de Servo de Eixo de 2 Caminhos B26 30i / 31i / 32i / R-30i / DSP4 / Expansão de Servo Multi-Caminho

Módulo de Servo de 2 vias O que significa "2 vias"

O termo "2 PATH" na terminologia CNC da FANUC refere-se ao controlo de dois caminhos, uma configuração CNC em que duas sequências de programas independentes são executadas simultaneamente no mesmo controlador.Cada caminho tem o seu próprio bloco de programação, seu próprio fuso, seu próprio conjunto de eixos servo e seu próprio sistema de coordenadas.todos os eixos contribuem para uma sequência de movimento coordenada.

Em sistemas de 2 caminhos, os dois caminhos operam de forma independente. O caminho 1 pode girar o eixo principal enquanto o caminho 2 está trabalhando simultaneamente o sub-eixo, cada um executando blocos de programa diferentes.O A20B-3300-0440 fornece a interface de servo FSSB que suporta esta arquitetura de 2 caminhos seus caminhos FSSB duplos se conectam aos servo drives que servem simultaneamente os dois caminhos do programa CNC.

Informações essenciais sobre o produto

DSP4 Tecnologia avançada de servo processamento

O A20B-3300-0440 utiliza a tecnologia DSP4 (Digital Signal Processor, 4a geração).O DSP4 representa o ASIC de processamento de servo avançado da FANUC para a plataforma 30i/31i/32i O DSP4 prevê:

Maior rendimento de processamento:Suporte a mais eixos e coordenação de servo mais complexa por unidade de tempo ¥ essencial para as configurações de alto número de eixos e de vários caminhos da plataforma 30i.

Algoritmos avançados de servocontrole:Os módulos baseados em DSP4 suportam os mais recentes modos de comando por servo da FANUC HRV, proporcionando maior largura de banda de servo e melhor desempenho de rastreamento.

Sincronização de várias vias:Coordenação dos dados de servo para eixos através de dois caminhos de programação CNC independentes dentro do mesmo ciclo FSSB.

Cenários de aplicação

30i Sistema de usinagem CNC de duas vias:Um FANUC 30i CNC controla um torno de torres gêmeas com caminhos principais e subfuso independentes.

Robô R-30i com célula multi-eixo:Um controlador de robô R-30i em uma célula de automação complexa usa o A20B-3300-0440 para estender sua capacidade de servo FSSB para juntas de robô e eixos externos.

Perguntas frequentes

P1: O que significa a designação "B26" para o A20B-3300-0440?

"B26" é o identificador do tipo de módulo dentro da família de módulos servo A20B-3300-044x FSSB. "B" identifica a compatibilidade com a plataforma de geração B. "26" é o número de tipo específico dentro desta geração,distinguindo esta configuração de dois caminhos da B24 (2 caminhos de 16 eixos) e da B11 (1 caminhos de 4 eixos).

Q2: Quantos eixos de servo suporta o A20B-3300-0440 em seus dois caminhos?

A contagem de eixos do módulo B26 é definida pela documentação de hardware da série FANUC 30i aplicável.A descrição especifica o "Módulo SERVO DO EIXO DO CAMINHO" sem uma contagem explícita de eixos, distinguindo-o do B24 (16 eixos indicados) e do B11 (4 eixos indicados). Confirmar a capacidade exacta do eixo a partir do manual de hardware FANUC 30i/31i/32i aplicável.

P3: A A20B-3300-0440 é intercambiável com a A20B-3300-0442 (B24, 16 eixos)?

Ambos são módulos FSSB de 2 caminhos para a plataforma 30i, mas B26 e B24 são designações de tipo diferentes com especificações diferentes.O módulo correto para uma máquina específica é identificado pela designação do módulo correspondente às especificações da placa principal.

Q4: A substituição do A20B-3300-0440 requer alterações nos parâmetros do servo?

Os parâmetros de servo para todos os eixos em ambos os caminhos residem na SRAM principal do CNC.O CNC recarregar todos os parâmetros do servo e restabelecer a comunicação FSSB para ambos os caminhos do programaVerificar a resposta do servo a baixa velocidade em todos os eixos em ambos os caminhos antes de retomar a produção.
