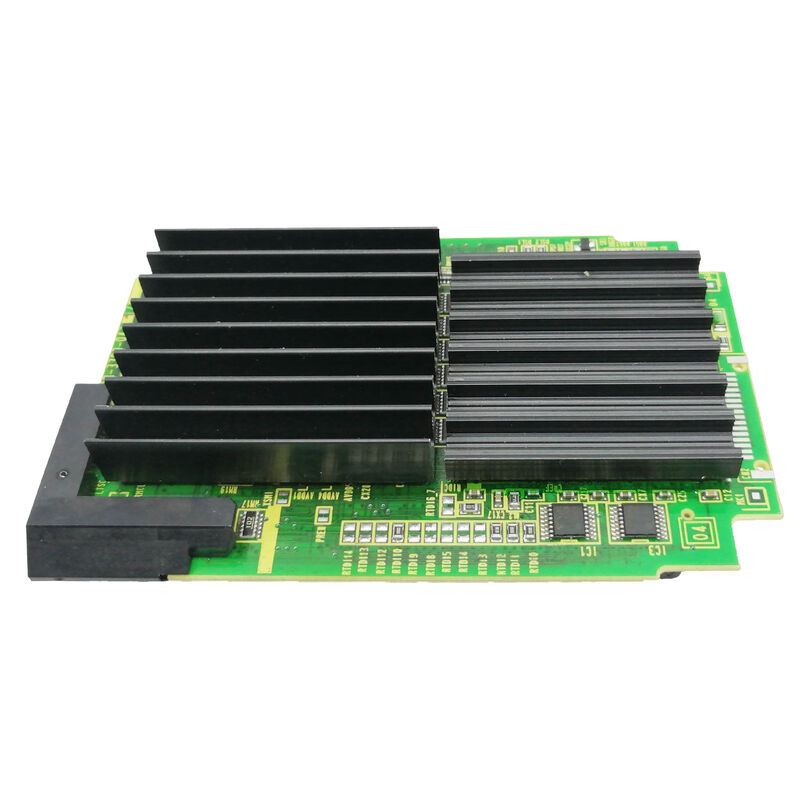

A20B-3300-0442∙ FANUC FSSB Modulo de Servo de 16 eixos de 2 caminhos B24 ∙ CNC de múltiplos caminhos de alto eixo / 30i/31i/32i / série A20B-3300
16 eixos através de 2 caminhos o módulo CNC de eixo alto
O A20B-3300-0442 combina o maior número de eixos da família 044x (16 eixos) com a arquitetura de 2 caminhos.Esta combinação identifica-o como o módulo para as configurações mais exigentes de máquinas-ferramenta CNC, aquelas em que um CNC de 2 vias controla simultaneamente muitos eixos de servo.
16 eixos distribuídos por 2 viassignifica tipicamente:
- Estrada 1:Até 8 eixos ∆ servo do eixo principal, torre, eixo Z, eixo X, eixo Y, eixo C e funções de servo auxiliares
- Percurso 2:Até 8 eixos ∆ subfuso, segunda torre, eixos de posicionamento adicionais e funções de servo secundáriasTodos os 16 eixos são coordenados através da comunicação FSSB de dois caminhos do A20B-3300-0442 ∙ uma densidade de gerenciamento do eixo de servo apenas alcançável com o processamento avançado do DSP neste módulo.
Principais especificações
| Parâmetro |
Valor |
| Designação do módulo |
B24 |
| Contagem de eixos |
16 |
| Contagem de caminhos |
2 |
| Interface |
FSSB (fibra óptica) |
| Série |
A20B-3300 |
| Família |
044x faixa do módulo FSSB de várias vias |
Densidade de dados do FSSB ¢ Coordenação de 16 unidades por ciclo
A gestão de 16 unidades numa configuração FSSB de 2 vias dentro de cada ciclo de servointerpolação requer uma largura de banda e um processamento de dados significativos: cada ciclo FSSB deve:
- Transmitir comandos de posição para 16 unidades individuais (divididos em 2 cadeias de margarida FSSB)
- Receber feedback do codificador de 16 unidades individuais
- Sincronizar os dados entre o caminho 1 e o caminho 2 para manter a coordenação do programa de vários caminhos O processamento baseado em DSP do A20B-3300-0442 lida com este eixo completo de 16,Transacção FSSB de 2 vias dentro do período de interpolação, movimento preciso em todos os 16 eixos simultaneamente.
Cenários de aplicação
Falha do servomodulo central do torneiro complexo:Um centro de torção controlado pela FANUC 30i com duas torres, dois fendões, eixos Y e eixos C desenvolve alarmes FSSB em vários eixos.Substituição restabelece a comunicação FSSB de 16 eixos de 2 caminhos.
Servo-expansão do FMS:A capacidade de 16 eixos da A20B-3300-0442 fornece espaço para o complemento de eixo expandido.
Perguntas frequentes
Q1: Como são distribuídos os 16 eixos entre os 2 caminhos no módulo B24?
A atribuição de eixo para caminho é configurada através dos parâmetros do sistema do CNC não conectados no módulo.10+6) é possível dependendo da configuração da máquinaO módulo fornece um total de 16 eixos geridos pelo FSSB; a atribuição do caminho é uma configuração de software.
P2: É o A20B-3300-0442 o módulo FSSB com o eixo mais alto no ecossistema FANUC 30i?
Entre a família A20B-3300-044x confirmada nesta sessão, A20B-3300-0442 em 16 eixos é a mais especificada.A família A20B-3300 mais ampla inclui módulos com até 36 eixos para gerações posteriores de controladores de robôs (R-30iB Plus)Confirme o máximo aplicável para o CNC 30i/31i/32i específico a partir da documentação de hardware.
P3: A substituição do A20B-3300-0442 requer a reentrada dos parâmetros do servo em todos os 16 eixos?
Não. Todos os parâmetros do servo de 16 eixos residem na SRAM principal do CNC. O CNC recarrega-os automaticamente após a montagem do substituto.Verificar a resposta do servo a baixa velocidade em todos os 16 eixos em ambos os caminhos do programa antes de retornar à produção completa.
P4: Pode o A20B-3300-0442 ser utilizado para atualizar um CNC 30i a partir de um módulo FSSB de eixo inferior?
A contagem máxima de eixos do CNC 30i também é limitada por opções de software e pela especificação da placa principal, não apenas pelo módulo FSSB.Se a montagem do A20B-3300-0442 desbloqueia eixos adicionais além dos atualmente ativos depende da configuração da opção de software do CNCConsulte a documentação hardware da série 30i do FANUC para o procedimento de expansão do eixo.
Q5: Que número de eixos está disponível por trilha FSSB em A20B-3300-0442?
Com 16 eixos totais e 2 caminhos FSSB, a divisão típica fornece até 8 eixos por caminho, uma cadeia de margaridas FSSB por caminho.SVM3) até ao limite de 8 eixos por cadeiaA configuração exacta segue os parâmetros de atribuição do eixo FSSB.
