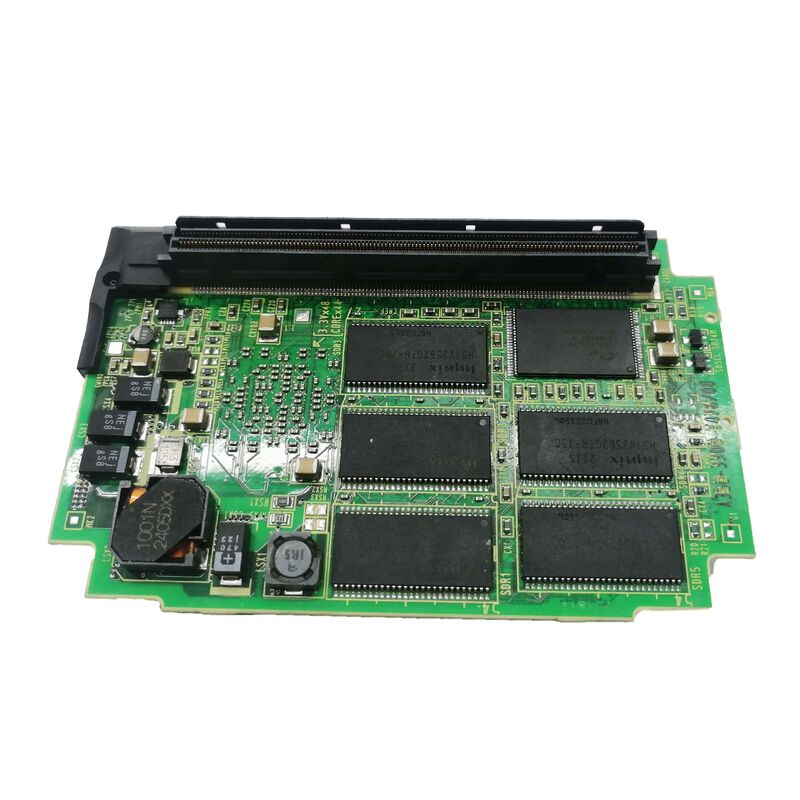

Placa A20B-3300-0445 Fanuc PCB A20B33000445 A2OB-33OO-O445

A20B-3300-0445 ∙ FANUC FSSB Modulo de Servo de 4 eixos de 1 caminho B11 ∙ Servo de expansão de um único caminho / configuração de eixo padrão / série A20B-3300

1-Path 4-Axis The Compact Standard Module (Módulo padrão compacto)

O A20B-3300-0445 é o extremo compacto da família de módulos de servo 044x com controle de 1 caminho e 4 eixos de servo.O B11 serve a configuração mais básica do eixo CNC.

Quatro eixos num único percurso FSSB cobrem toda a gama de configurações de máquinas-ferramenta CNC padrão:Centro de usinagem de 3 eixos:X, Y, Z como os três principais eixos lineares, mais um quarto eixo para o posicionamento do carregador de ferramentas ou uma mesa giratória? 4 eixos no total.Torno CNC de 4 eixos:Os eixos Z, X, C (orientação do fuso para operações de fresagem) e um eixo Y ou índice do carregador de ferramentas ¢ 4 eixos no total para um centro de torneamento CNC capaz.Máquina CNC de 3 eixos com 1 servo auxiliar:Uma máquina de rectificação, um EDM de fio ou um CNC de propósito especial com 3 eixos de usinagem mais uma função auxiliar controlada por servo.

Principais especificações

A20B-3300-044x Família

Os três módulos de servo A20B-3300-044x FSSB servem níveis de complexidade de máquina fundamentalmente diferentes:

A B11 (0445) serve as máquinas de um único caminho e de eixo inferior que representam a maioria da população de máquinas-ferramenta CNC.

Cenários de aplicação

30i Falha do servo do centro de usinagem CNC de 4 eixos:Um centro de usinagem FANUC 30i com X, Y, Z e mesa giratória (4 eixos) desenvolve alarmes de servo FSSB. O A20B-3300-0445 é identificado como a falha.

Manutenção do servomodulo CNC de via única:Um CNC FANUC que utiliza o módulo B11 de 4 eixos de 1 caminho é submetido a manutenção de controle.

Perguntas frequentes

P1: Pode o A20B-3300-0445 (B11, 4 eixos) ser utilizado como ponto de partida e posteriormente alargado a mais eixos?

O módulo B11 em si é uma configuração fixa de 4 eixos. A expansão para mais eixos requer a montagem de um módulo de maior capacidade (B24, B26) ou a adição de um segundo módulo servo. The CNC platform's total axis capacity is ultimately limited by the main board specification and installed software options — confirm the expansion path from the FANUC 30i/31i/32i hardware documentation.

P2: A A20B-3300-0445 é adequada para aplicações CNC de 5 eixos da FANUC 30i?

O módulo B11 fornece 4 eixos. Para uma configuração de 5 eixos, é necessário um módulo com capacidade de 5 ou mais eixos (o B24 em 16 eixos, o B24 em 16 eixos, o B24 em 16 eixos, o B24 em 16 eixos, o B24 em 16 eixos e o B24 em 16 eixos).ou uma combinação de módulos). Confirmar o requisito de eixo a partir da especificação da máquina antes de selecionar o servomodulo.

P3: A A20B-3300-0445 suporta o servo-controle HRV3?

Os servomodulos FSSB da família A20B-3300-044x suportam os modos de comando por servo disponíveis na plataforma FANUC 30i.Se o HRV3 estiver ativo para os eixos servidos pelo A20B-3300-0445 depende das definições dos parâmetros do servo e do hardware do servo-acionamento ligado a este módulo.A capacidade HRV3 é confirmada na documentação dos parâmetros de servo FANUC 30i.

Q4: A substituição do A20B-3300-0445 requer alterações dos parâmetros do servo?

Todos os parâmetros de servo para os 4 eixos residem na SRAM principal do CNC.Verificar a resposta do servo a baixa velocidade em todos os 4 eixos antes de voltar à produção.

P5: A A20B-3300-0445 é também utilizada em aplicações de controladores de robôs?

Os módulos A20B-3300-044x servem as plataformas FANUC 30i/31i/32i e R-30i.Se A20B-3300-0445 (B11, 1 trilho, 4 eixos) é especificado para aplicações R-30i com 4 eixos conjuntos é confirmado pela documentação de hardware R-30i.
