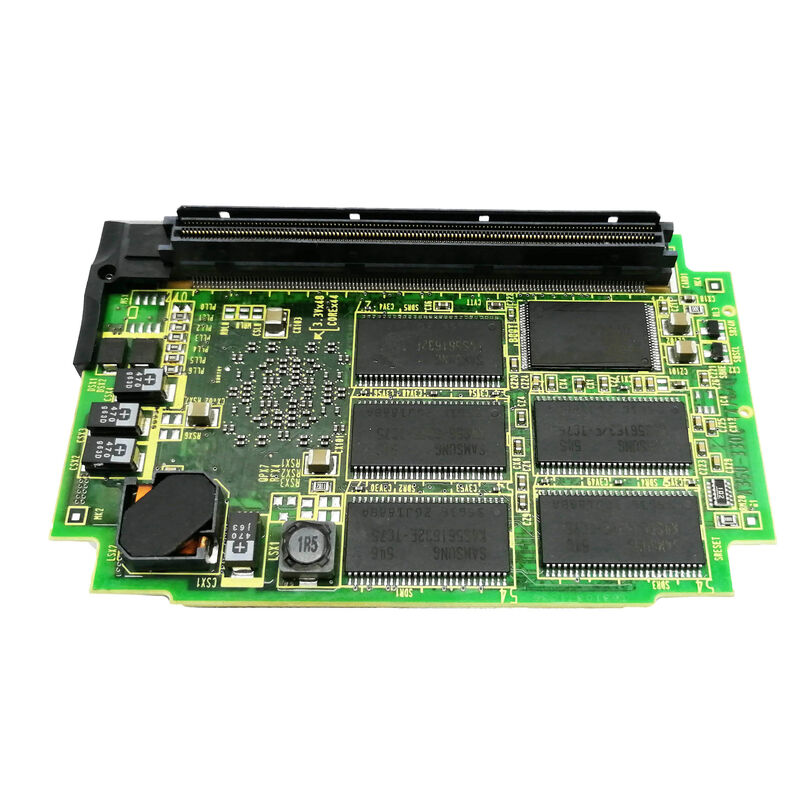

Placa A20B33000471 A2OB-33OO-O47I do PWB de A20B-3300-0471 Fanuc

A20B-3300-0471 | Módulo CPU FANUC Geração B3 — 128 MB DRAM / Série 16i-B / 18i-B / 21i-B / Processador CNC de alto desempenho

B3 — A atualização de alta memória para sistemas CNC iB

O A20B-3300-0471 representa um avanço significativo nos recursos de processamento para a geração CNC FANUC iB. Enquanto os módulos Pentium MMX anteriores (A20B-3300-0600 para 16i-B/18i-B, A20B-3300-0602/0603 para 21i-B) forneciam 16 MB ou 32 MB de DRAM, a geração B3 oferece 128 MB – quatro a oito vezes a memória de trabalho desses módulos anteriores.

A designação "B3" identifica duas coisas:

• B:A geração de hardware — compatível com a plataforma CNC da série iB
• 3:O tipo desta geração — posicionado como o terceiro tipo na família de módulos de CPU da série B

Este módulo de 128 MB foi projetado para configurações CNC da série iB, onde as capacidades de memória anteriores atingiram seus limites.

Especificações principais

A20B-3300-047x — A família de módulos de 128 MB

A gama 047x abrange todos os módulos de CPU com elevada memória de 128 MB para diversas plataformas CNC da FANUC:

O módulo B3 (0471) se distingue por sua compatibilidade confirmada com os três principais CNCs da série iB: 16i-B, 18i-B e 21i-B.

Cenários de aplicação

Atualização de memória iB CNC:Um CNC FANUC 16i-B executando um módulo de CPU de 16 MB apresenta instabilidade após a instalação de opções de software adicionais. O módulo A20B-3300-0471 B3 está instalado — fornecendo 128 MB de memória de trabalho que acomoda confortavelmente o complemento completo de opções.

Falha no módulo CPU CNC 21i-B:Um sistema CNC Série 21i-B com módulo de CPU tipo B3 desenvolve uma falha no processador. O A20B-3300-0471 é identificado e substituído – restaurando a capacidade de processamento de 128 MB.

Perguntas frequentes

Q1: O A20B-3300-0471 é compatível com versões anteriores como um substituto para módulos Pentium MMX anteriores (A20B-3300-0600 ou A20B-3300-0602) no mesmo iB CNC?

O módulo B3 fornece mais DRAM (128 MB vs 16–32 MB) na mesma plataforma iB. Se for um plug-in substituto para os módulos Pentium MMX depende da compatibilidade da placa principal com o tipo de módulo B3. Confirme no manual de manutenção da FANUC o modelo CNC específico antes de instalar um módulo B3 no lugar de um módulo Pentium MMX.

P2: O A20B-3300-0471 melhora o desempenho do CNC em comparação com um módulo Pentium MMX de 16 MB?

Sim, em situações ligadas à memória. Os 112 MB adicionais de DRAM eliminam restrições de memória em sistemas totalmente opcionais, uso de buffer antecipado e operação de funções de PC. O desempenho fundamental do processador depende da arquitetura de processador específica do B3 em relação ao Pentium MMX — o principal benefício do 0471 é a expansão da capacidade de memória, em vez da pura velocidade do processador.

Q3: A substituição do A20B-3300-0471 afeta os parâmetros ou programas armazenados?

Não. Todos os parâmetros e programas CNC residem em módulos SRAM e FROM separados do módulo CPU. A substituição de A20B-3300-0471 não afeta esses valores armazenados. O CNC inicializa desde FROM e lê os parâmetros desde SRAM após encaixar a substituição.

Q4: O A20B-3300-0471 é usado apenas em aplicações de máquinas-ferramenta CNC independentes ou também em sistemas robóticos integrados?

A compatibilidade confirmada – Série 16i-B, 18i-B e 21i-B – abrange controladores de máquinas-ferramenta CNC. Essas plataformas são utilizadas em centros de usinagem e centros de torneamento em aplicações de máquinas-ferramenta. Confirme se alguma configuração integrada de CNC/robô usando essas plataformas CNC também usa A20B-3300-0471 na documentação específica do sistema.
