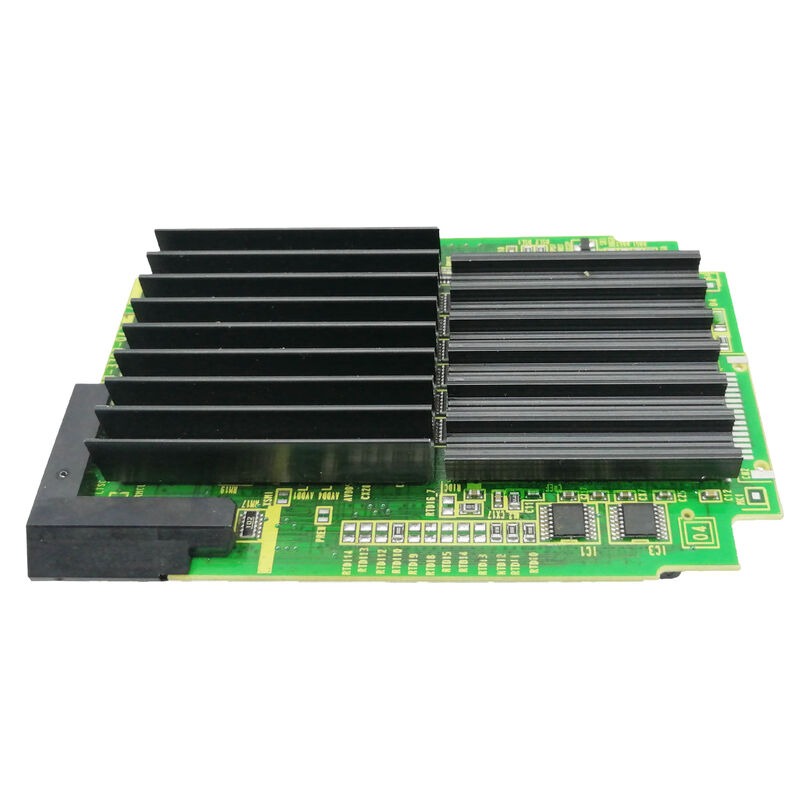

Placa A20B33000471 A2OB-33OO-O47I do PWB de A20B-3300-0471 Fanuc

A20B-3300-0471 | Módulo de CPU da geração B3 da FANUC — 128 MB de DRAM/série 16i-B/18i-B/21i-B/memória completa da geração B

B3 — Memória Cheia para a Geração iB

O A20B-3300-0471 é o módulo CPU com memória máxima para as plataformas CNC da geração FANUC iB. Com 128 MB de DRAM, ele duplica a memória de trabalho do módulo B2 (A20B-3300-0470) e fornece oito vezes a memória dos módulos Pentium MMX originais que serviram inicialmente a essas plataformas.

Esta capacidade de 128 MB não é um luxo — é a especificação apropriada para sistemas CNC das Séries 16i-B, 18i-B e 21i-B que são:

Totalmente opcional:Opções avançadas de software, incluindo AICC (AI Contour Control), transformações de 5 eixos, otimização de servo, verificação gráfica e outras, cada uma aumenta o espaço do software CNC. Um iB CNC totalmente opcional se beneficia do espaço de memória do módulo B3 de 128 MB.

Função PC habilitada:O CNC da série iB suporta uma função de PC incorporada para aplicações HMI personalizadas, coleta de dados e DNC. O software de função do PC é executado na mesma memória de trabalho que o kernel do CNC – 128 MB fornecem espaço suficiente para ambos.

Servindo a plataforma 21i-B:O 21i-B é uma plataforma mais complexa que o 16i-B/18i-B. O B3 é o único módulo de CPU confirmado que cobre todos os três: 16i-B, 18i-B e 21i-B. O B2 (0470) está confirmado apenas para 16i-B e 18i-B.

Especificações principais

B2 vs B3 – Quando escolher cada um

A escolha entre B2 (A20B-3300-0470) e B3 (A20B-3300-0471) depende da configuração do CNC instalado:

Para uma substituição simples: corresponda à designação do módulo instalado. Um CNC configurado com B2 foi validado com 64MB. Um CNC com B3 usa 128 MB completos. A substituição sem revisão do projeto pode funcionar em uma direção (B3 em um slot B2, fornecendo efetivamente mais memória do que o necessário), mas não na outra (B2 em um slot B3 forneceria metade da memória esperada).

Cenários de aplicação

Falha no módulo CPU CNC 21i-B:Um centro de maquinação FANUC Série 21i-B desenvolve falhas ao nível da CPU. O A20B-3300-0471 é confirmado como o módulo B3 correto. A substituição restaura o processamento da CPU de 128 MB.

Atualização de memória CNC 16i-B:Um CNC Série 16i-B que atualmente executa um módulo B2 (64 MB) é atualizado para B3 (128 MB) quando são instaladas opções de software adicionais que exigem mais memória de trabalho.

Perguntas frequentes

Q1: O A20B-3300-0471 (B3, 128 MB) é compatível em um slot de placa principal 16i-B projetado para B2 (64 MB)?

O B3 de 128 MB oferece mais memória que o B2. Na maioria dos casos, o B3 é um substituto compatível em um slot projetado para o B2 – a memória maior não causa problemas de compatibilidade. O CNC se beneficiará de memória de trabalho adicional. Confirme na documentação de hardware FANUC 16i-B se alguma restrição de memória mínima ou máxima se aplica.

P2: Qual é a principal vantagem do B3 (128 MB) sobre os módulos Pentium MMX anteriores (16–32 MB)?

O B3 oferece 4–8× mais memória de trabalho do que a geração Pentium MMX (16 MB ou 32 MB). Isso permite que configurações CNC totalmente opcionais, aplicativos de funções de PC e processamento antecipado de programas complexos operem sem pressão de memória – proporcionando desempenho CNC mais estável e consistente em todo o conjunto de opções instalado.

Q3: A substituição do A20B-3300-0471 afeta os parâmetros ou programas CNC?

Os parâmetros e programas CNC residem em módulos SRAM e FROM separados do módulo CPU. A substituição do A20B-3300-0471 não afeta os dados armazenados. Após encaixar o substituto, o CNC inicializa desde FROM e lê os parâmetros da SRAM automaticamente.

Q4: O A20B-3300-0471 também é usado na Série 21i-A (Modelo A) ou apenas no 21i-B?

A designação B3 identifica especificamente a plataforma de hardware da geração B. O 21i-A (Modelo A) usou especificações de módulo de CPU diferentes do 21i-B. A20B-3300-0471 está confirmado para a geração B (21i-B) – não para a geração A (21i-A). Confirme na documentação do hardware se o sistema instalado é 21i-A ou 21i-B antes de fazer o pedido.

Q5: Quais fornecedores e termos de garantia estão disponíveis para A20B-3300-0471?

Vários especialistas da FANUC confirmam a disponibilidade: DNC Electronics (fornecimento e troca diretos, stock 16i-B/18i-B mantido), fanuc-controller.com (garantia de 12 meses), Industrial Automation Co (em stock), FanucWorld (novo/recondicionado/reparação). A MRO Electric oferece garantia de 2 anos para unidades reparadas. A troca principal está disponível através da MRO Electric.
