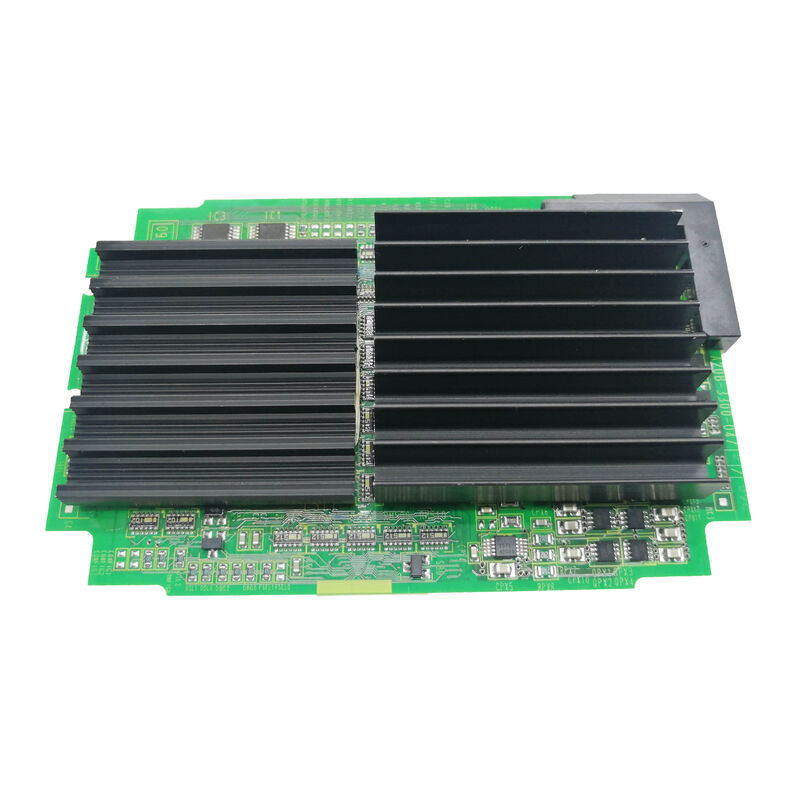

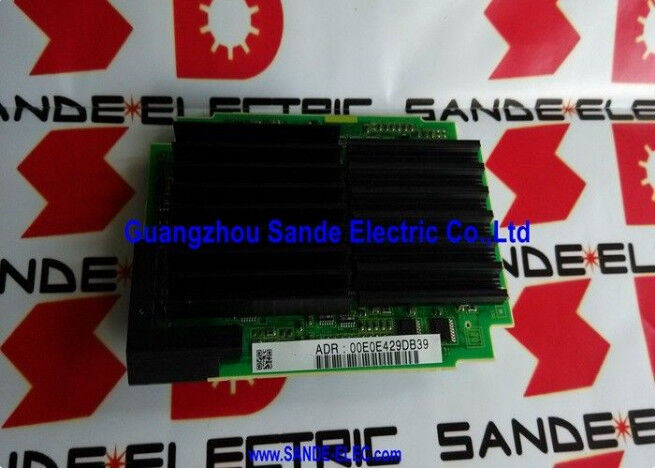

Placa A20B33000478 A2OB-33OO-O478 do PWB de A20B-3300-0478 Fanuc

A20B-3300-0478 | Módulo complementar servo FANUC FSSB — 30i / 31i / 32i / R-30i / Expansão servo de fibra óptica / DSP multieixos

Complemento FSSB — Expansão da capacidade do eixo servo

A Série 30i/31i/32i é a plataforma CNC de maior capacidade da FANUC — concebida para máquinas com os mais exigentes requisitos de contagem de eixos. O A20B-3300-0478 é um módulo servo complementar que estende a capacidade do servoeixo FSSB do sistema FS30i além do que a placa principal básica fornece sozinha.

A necessidade deste módulo adicional surge do perfil de aplicação do 30i/31i/32i. Um CNC FANUC Série 30i pode, teoricamente, gerir até 32 servo-eixos em vários caminhos. Os canais FSSB básicos na placa principal atendem a um número definido de eixos. Para configurações que vão além dessa capacidade básica – sistemas de usinagem de múltiplos caminhos, aplicações robóticas com muitas juntas, máquinas-ferramentas compostas complexas – o A20B-3300-0478 fornece canais FSSB adicionais.

Especificações principais

Compatibilidade com R-30i — Robô e CNC na mesma plataforma

O R-30i é o controlador de robô da FANUC para Arc Mate, LR-Mate e muitas outras famílias de robôs industriais da FANUC. O facto de o A20B-3300-0478 servir tanto o CNC 30i como o controlador do robô R-30i reflete a arquitetura de hardware partilhada das principais plataformas da FANUC.

Tanto o CNC FS30i quanto o robô R-30i usam a mesma arquitetura FSSB para controle do servoeixo:

• No CNC: FSSB se conecta a servo drives Alpha-i SVM para eixos de máquinas-ferramenta
• No robô: o FSSB se conecta aos servoacionamentos conjuntos do robô

Um único módulo A20B-3300-0478 pode servir qualquer aplicação — fornecendo expansão de eixo FSSB para um centro de maquinação 30i ou um robô industrial FANUC utilizando o controlador R-30i.

Cenários de aplicação

Sistema de usinagem CNC de alta contagem de eixos 30i:Um CNC FANUC Série 30i controla um centro de maquinação composto de 9 eixos — mais eixos do que os canais FSSB da placa principal base podem servir. O A20B-3300-0478 fornece canais FSSB adicionais necessários para a contagem de eixos estendidos.

Falha do módulo servo do robô R-30i:Um robô industrial FANUC controlado pelo R-30i desenvolve falhas de comunicação FSSB em um ou mais eixos articulados. O módulo servo adicional A20B-3300-0478 é identificado como a falha. A substituição restaura a comunicação FSSB completa para todas as unidades conjuntas.

Perguntas frequentes

Q1: Como o A20B-3300-0478 se conecta fisicamente à placa principal 30i?

O A20B-3300-0478 é um módulo plug-in que é instalado horizontalmente na placa principal da CPU 30i/R-30i - semelhante à forma como uma placa opcional é conectada a uma placa principal. Ele extrai seus sinais de alimentação e controle através do conector placa a placa e fornece seus conectores de fibra óptica FSSB para conexões de corrente de servo acionamento.

Q2: Quais servo drives se conectam ao A20B-3300-0478?

O A20B-3300-0478 fornece saídas de fibra óptica FSSB que se conectam aos módulos de servo drive FANUC Alpha-i (série A06B-6114 αis, série A06B-6096 Alpha SVM, etc.) em topologia em cadeia. Cada canal FSSB do módulo adicional pode atender vários drives conectados em série.

Q3: A substituição do A20B-3300-0478 requer alterações nos parâmetros do servo?

Não. Todos os parâmetros servo para os eixos servidos por este módulo adicional residem na SRAM principal do CNC ou do controlador do robô. Após instalar a substituição, o sistema restabelece a comunicação FSSB com todos os drives conectados e aplica os parâmetros existentes automaticamente.

Q4: O A20B-3300-0478 é intercambiável entre as aplicações CNC (30i) e robô (R-30i)?

O módulo de hardware está confirmado para controladores de robô 30i/31i/32i CNC e R-30i. No entanto, a configuração específica (contagem de canais FSSB, configurações de software) pode diferir entre aplicações CNC e de robô. Confirme no manual de manutenção aplicável que a mesma variante do módulo é correta para ambas as aplicações antes da substituição cruzada.

Q5: Qual é a diferença entre A20B-3300-0478 e as placas de eixo (A20B-3300-063x)?

As placas de eixo A20B-3300-063x (0635/0638) são os módulos de controle de eixo base para plataformas CNC FANUC de baixo custo (0i-D e relacionadas). O A20B-3300-0478 é um módulo de expansão servo adicional especificamente para as plataformas FS30i e R-30i - que já possuem canais FSSB básicos na placa principal e requerem este complemento para contagens de eixos estendidos. Eles atendem a diferentes níveis de plataforma CNC.
