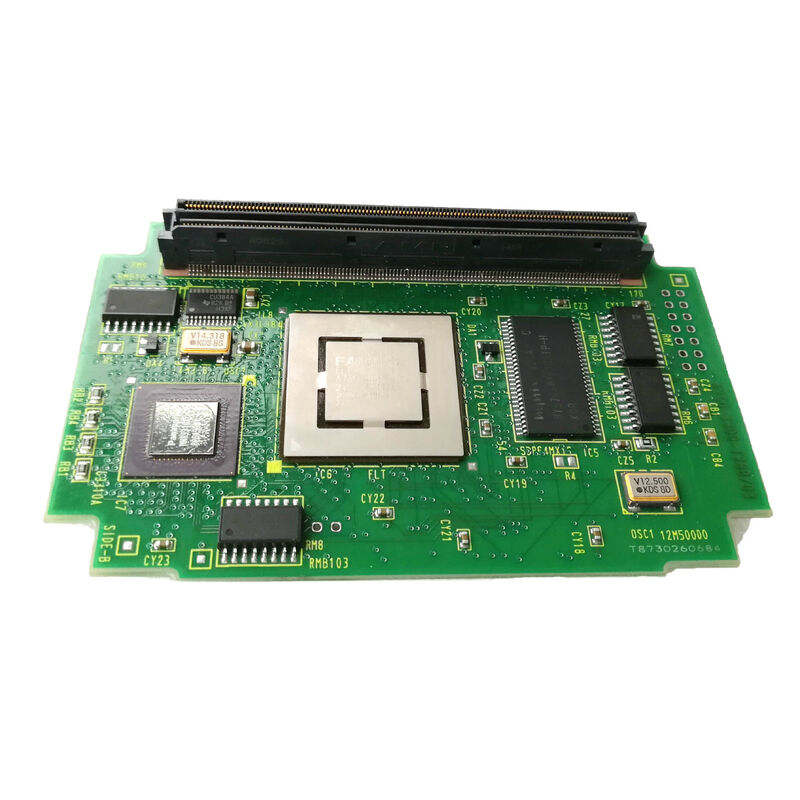

A20B-3300-0551 | Módulo de interface gráfica do usuário FANUC — placa de processador GUI/DRAM de 128 MB/display CNC e função de PC/série A20B-3300

Módulo GUI — Processamento Gráfico Dedicado

O A20B-3300-0551 não é um módulo de CPU de uso geral — é umMódulo de interface gráfica do usuáriodedicado ao processamento de exibição e funções de interface gráfica. Enquanto o módulo principal da CPU do CNC lida com a interpolação do programa, controle de eixos e coordenação do sistema, o módulo GUI assume a responsabilidade pela interface visual do operador.

Essa separação funcional proporciona um benefício arquitetônico crítico: a experiência de exibição do operador permanece suave e responsiva mesmo quando a CPU principal do CNC está fortemente carregada com cálculos complexos de vários eixos. Cada processador lida com seu próprio domínio sem competir pelo tempo de processamento.

Especificações principais

Módulo GUI A20B-3300 vs Módulo CPU – Funções Complementares

A série A20B-3300 contém módulos gerais de CPU (como o módulo A20B-3300-0293 486 e o ​​módulo Pentium A20B-3300-0312 descritos nesta série) e módulos funcionais especializados como o A20B-3300-0551.

A relação dentro de uma configuração CNC:

Módulo principal da CPU:Execução de programas, interpolação de movimento, escada PMC, comunicação servo, coordenação de sistema.

Módulo GUI (A20B-3300-0551):Renderização de exibição, interface do operador, feedback gráfico, aplicativos de funções de PC.

Ambos se conectam à mesma placa principal, mas atendem a domínios de processamento independentes. Uma falha no módulo GUI pode interromper a exibição do operador enquanto o CNC continua a usinar — e vice-versa.

Cenários de aplicação

Falha do módulo GUI no CNC com função PC:Um CNC FANUC com função de PC desenvolve problemas de exibição — a interface gráfica fica lenta, a exibição do caminho da ferramenta não é renderizada ou a função do PC falha. O CNC continua usinando normalmente. O módulo GUI A20B-3300-0551 é identificado como a falha. A substituição restaura o desempenho da tela e das funções do PC.

Remodelação do display CNC:A qualidade de visualização gráfica de um sistema CNC da FANUC degradou-se ao longo dos anos de serviço. O módulo GUI A20B-3300-0551 é substituído como parte de uma atualização do sistema de exibição.

Perguntas frequentes

Q1: Quais sistemas CNC usam o módulo GUI A20B-3300-0551?

A capacidade DRAM de 128 MB do A20B-3300-0551 e a designação "Módulo GUI" indicam uma configuração focada em exibição de alto desempenho - consistente com sistemas CNC da geração FANUC iB com função de PC ou opções de exibição de alta resolução. Confirme o modelo CNC aplicável na documentação de hardware da placa principal hospedeira.

Q2: A substituição do A20B-3300-0551 afeta os parâmetros CNC ou programas de peças?

Os parâmetros CNC e programas de peças residem nos módulos de memória SRAM e FROM na placa principal — e não no módulo GUI. A substituição do A20B-3300-0551 não afeta estes valores armazenados. Depois de instalar a substituição, as funções de exibição e GUI são restauradas. A capacidade de usinagem do CNC nunca foi afetada pela falha do módulo GUI.

Q3: O que acontece se o módulo GUI A20B-3300-0551 falhar enquanto o CNC estiver executando um programa?

Se o módulo GUI falhar durante a produção, as funções de usinagem do CNC continuam — a CPU principal, os servo-eixos e o PMC não são afetados. O display do operador pode ficar não funcional ou irregular, impossibilitando o monitoramento do programa ou a interação com o CNC a partir do painel do operador. A máquina deve ser parada com segurança na primeira oportunidade para substituir o módulo defeituoso.

P4: 128 MB são suficientes para aplicativos modernos de funções de PC?

A DRAM de 128 MB no A20B-3300-0551 foi generosa para a função de PC da geração FANUC iB. Para as aplicações de PC projetadas e qualificadas para esta geração CNC, 128 MB fornecem memória adequada. A execução de software de PC moderno não qualificado para esta geração CNC da FANUC não é recomendada, independentemente da memória disponível — utilize apenas software qualificado pela FANUC e pelo fabricante da máquina para a função de PC.
