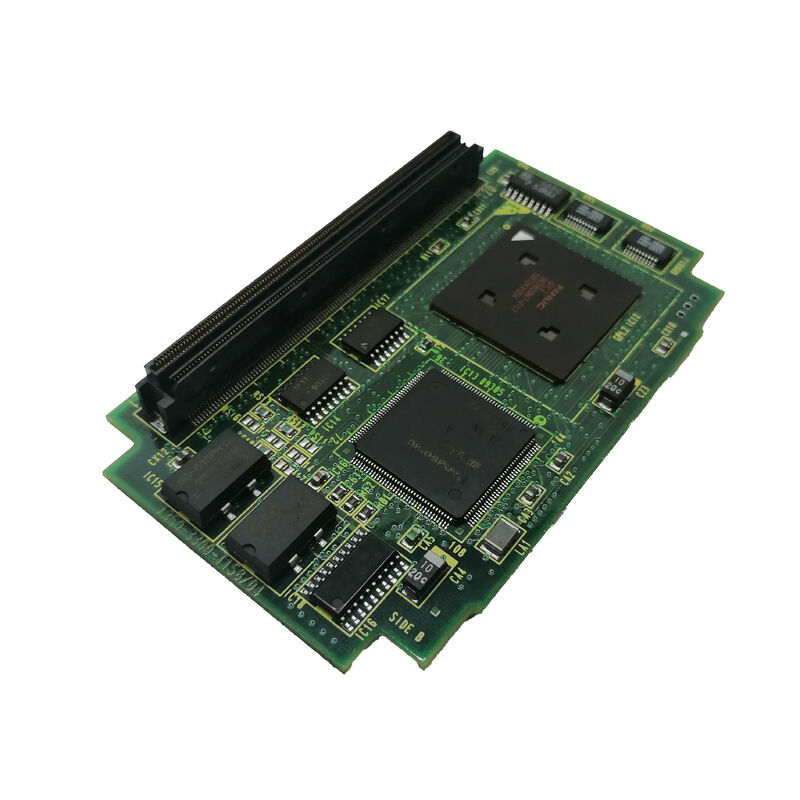

Placa A20B-3300-0552 Fanuc PCB A20B33000552 A2OB-33OO-O552

A20B-3300-0552 ∙ FANUC A20B-3300-055x Modulo da Série ∙ Adjacente ao Modulo GUI 0551 / CNC Display e Interface Função

A20B-3300-055x ¢ A gama de módulos de interface gráfica e de exibição

The A20B-3300-055x range within the broader A20B-3300 series is anchored by the confirmed A20B-3300-0551 (GRAPHIC USER INTERFACE MODULE W/128 MB DRAM) — the dedicated GUI processor for FANUC CNC systems with advanced display and PC function capability.

A A20B-3300-0552, imediatamente adjacente, pertence à mesma gama 055x. Na série A20B-3300, placas numeradas de forma próxima servem consistentemente funções relacionadas dentro da mesma categoria de aplicação.Placas em par desta série:

• A20B-3300-0602 / 0603:21i-B módulos Pentium MMX, variantes de 16 MB e 32 MB
• A20B-3300-0635 / 0638:As variantes Axis Card A1 e A2
• A20B-3300-0551 / 0552:Módulo GUI e seu companheiro 055x

O emparelhamento 0551/0552 provavelmente representa painéis de funções de exibição ou GUI relacionados, ou variantes diferentes de memória ou especificação, ou módulos complementares dentro da mesma arquitetura de exibição.

Informações essenciais sobre o produto

A Arquitetura da GUI onde 0552 se encaixa

A arquitetura do processador GUI da FANUC separa o processamento de funções de display e PC do módulo principal da CPU CNC.O A20B-3300-0551 é confirmado como o principal módulo de interface gráfica nesta arquitetura, fornecendo o espaço de trabalho DRAM de 128 MB para renderização de exibição, gráficos do caminho das ferramentas e aplicações de funções de PC.

O papel do A20B-3300-0552 dentro dessa mesma faixa 055x sugere que ele participa do mesmo domínio de função de exibição ou GUI:

Variante de interface gráfica com maior memória:Um módulo de interface gráfica 0552 com mais DRAM do que o 0551 que serve configurações CNC com software de função de PC mais intensivo ou requisitos de exibição de resolução mais elevada.

Módulo de interface gráfica de plataforma diferente:Um módulo de interface gráfica correspondente a uma variante específica da plataforma CNC, onde o 0551 e o 0552 servem diferentes gerações de hardware ou configurações de placa principal.

Companheiro de interface de exibição:Uma placa separada dentro da cadeia de exibição que funcione juntamente com o 0551 para fornecer funções específicas de saída de exibição ou de interface do controlador.

Confirmar a função exata a partir do rótulo do módulo instalado e do manual de manutenção CNC FANUC aplicável.

Cenários de aplicação

Falha no sistema de exibição CNC:Um CNC FANUC desenvolve falhas relacionadas com a exibição: o painel do operador mostra gráficos corrompidos ou a função de exibição falha.Substituição restaura a função de exibição.

Sistema de reserva do módulo de interface gráfica:Uma instalação de produção que utiliza CNCs FANUC com módulos de exibição de 055x-range possui A20B-3300-0552 juntamente com A20B-3300-0551 como peças sobressalentes do sistema de exibição.

Perguntas frequentes

P1: Como posso confirmar se o A20B-3300-0552 é o módulo correto para o meu CNC?

Leia o número da peça no rótulo do módulo instalado. Se for A20B-3300-0552, é a substituição confirmada.Referência cruzada com a tabela de peças sobressalentes do manual de manutenção FANUC CNC aplicável para confirmar a função exacta do módulo.

P2: A A20B-3300-0552 é intercambiável com a A20B-3300-0551?

Ambos estão na mesma faixa de 055x e servem funções de exibição / GUI relacionadas.Se são directamente intercambiáveis depende se são variantes do mesmo módulo ou placas distintas com especificações diferentesConfirme a documentação do hardware antes de substituir um pelo outro.

P3: A substituição do A20B-3300-0552 afeta os parâmetros ou programas CNC?

Não. Os parâmetros e programas CNC residem nos módulos SRAM e FROM da placa principal CNC ‡ não nos módulos GUI ou de exibição. A substituição do A20B-3300-0552 não afeta os dados de usinagem armazenados.

P4: Se o A20B-3300-0552 falhar, o CNC continua a mecanizar?

Tal como acontece com o módulo de interface gráfica A20B-3300-0551, uma falha no módulo de exibição afeta a visibilidade do operador, mas não a função de usinagem principal do CNC.A CPU principal continua a executar programas e controlar eixos de servoA abordagem segura consiste em permitir que o programa actual atinja uma parada controlada antes de resolver a falha do módulo.
