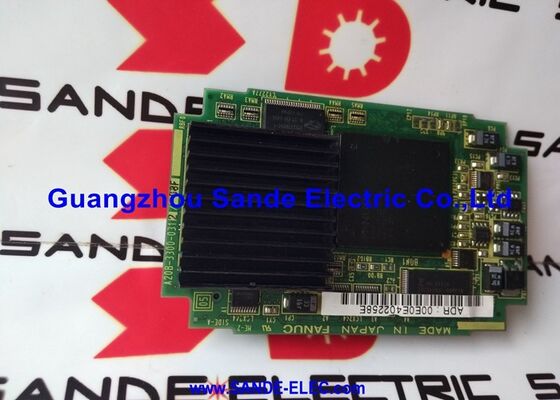

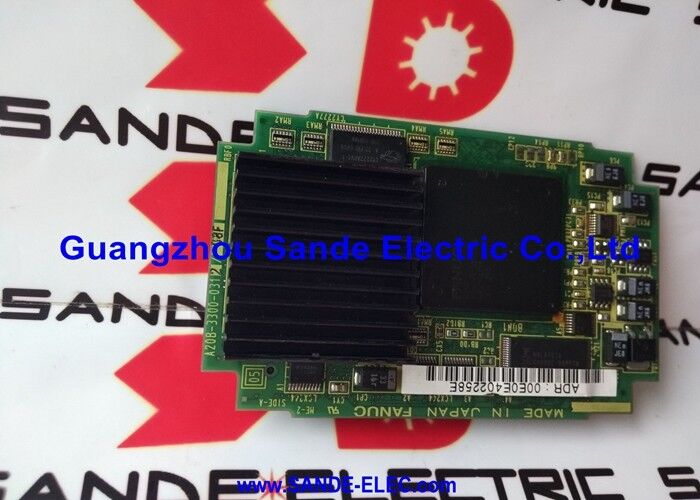

A20B-3300-0600 | Módulo CPU FANUC Série 16i-B e 18i-B — Pentium MMX/SDRAM de 16 MB/placa de processador plug-in/F16iB F18iB

Séries 16i-B e 18i-B — A plataforma CNC para usinagem e torneamento iB

Os controladores CNC da série 16i-B e 18i-B da FANUC representam a revisão de hardware da geração B do CNC da série i de gama média-alta da FANUC. Esses sistemas alimentam centros de usinagem complexos (16i-B) e centros de torneamento (18i-B), onde são necessários mais eixos, controle servo mais avançado e mais opções de CNC do que o 0i-B de nível econômico pode suportar.

A A20B-3300-0600 é a placa de processador Pentium MMX para esses controladores — o “cérebro” do 16i-B/18i-B que executa todo o software de controle CNC a partir de sua memória de trabalho SDRAM de 16 MB.

Especificações principais

A20B-3300-060x — A família de módulos de CPU Pentium MMX

A linha 060x é a família de módulos CPU Pentium MMX para as plataformas CNC da geração iB:

O 0600 é a variante específica do 16i-B/18i-B - diferente do 0602/0603 que atende o 21i-B. Apesar de todas usarem o mesmo processador Pentium MMX, as três placas atendem a diferentes soquetes da placa principal do CNC e não são intercambiáveis.

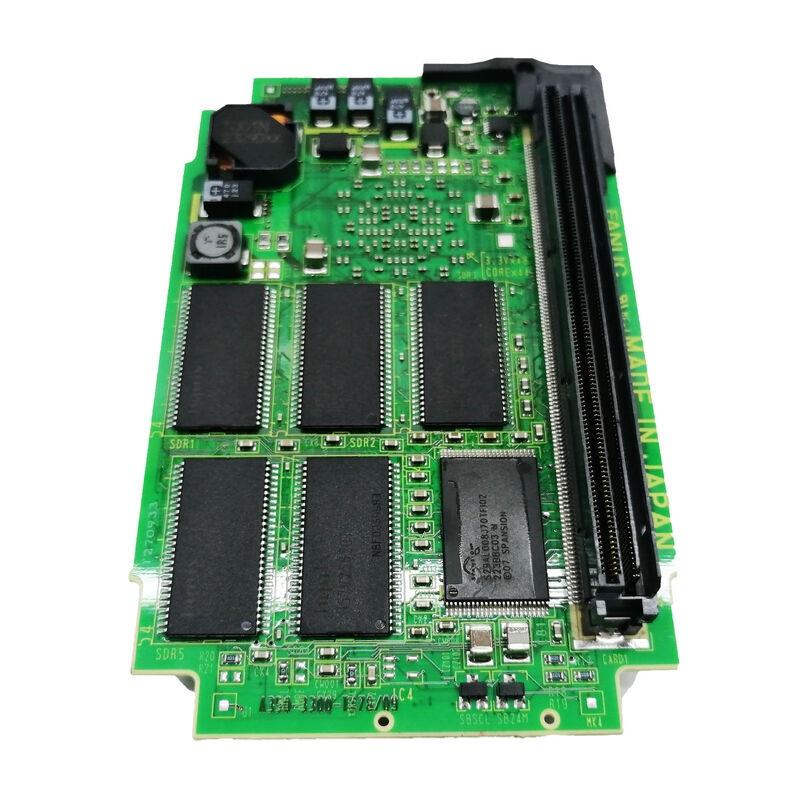

SDRAM — Velocidade síncrona para cargas de trabalho CNC

A designação “CPU SDRAM 16 MB” na descrição do produto identifica especificamente a tecnologia de memória como SDRAM. A DRAM padrão usa uma interface assíncrona — o tempo de transferência de dados é independente do clock do processador, exigindo estados de espera entre os acessos à memória.

SDRAM elimina esses estados de espera sincronizando todas as operações de memória com o relógio do sistema. Quando o CNC solicita dados da SDRAM, o primeiro acesso requer alguns ciclos de clock, mas os acessos subsequentes na mesma linha chegam à largura de banda máxima do barramento sem estados de espera adicionais. Para software CNC que acessa a memória em padrões sequenciais — execução de programa bloco a bloco, pesquisa de E/S sequencial, varredura de escada PMC — o modo burst da SDRAM oferece uma vantagem de desempenho consistente.

Cenários de aplicação

Falha no módulo CPU CNC 16i-B:Um centro de maquinação FANUC 16i-B desenvolve falhas ao nível da CPU — o CNC não consegue inicializar ou gera alarmes relacionados com a CPU. O A20B-3300-0600 é identificado como a falha. A substituição restaura o processador e sua memória de trabalho de 16 MB.

Atualização do processador do centro de torneamento 18i-B:Um centro de torneamento Série 18i-B foi atualizado do módulo Pentium padrão para o módulo Pentium MMX A20B-3300-0600. O desempenho aprimorado do cache e da SDRAM reduz o tempo de processamento de blocos para programas complexos de torneamento multieixos.

Perguntas frequentes

Q1: Qual é a diferença entre A20B-3300-0311 (Pentium padrão) e A20B-3300-0600 (Pentium MMX) para 16i-B/18i-B?

A20B-3300-0311 usa o processador Intel Pentium padrão. A20B-3300-0600 usa Intel Pentium MMX – com cache L1 duplicado, memória SDRAM (vs DRAM), previsão de ramificação aprimorada e conjunto de instruções MMX. O Pentium MMX oferece melhor desempenho em cargas de trabalho com uso intenso de cache, como processamento look-ahead CNC e execução PMC. Ambos atendem às Séries 16i-B/18i-B.

Q2: O A20B-3300-0600 pode substituir o A20B-3300-0602 (módulo Pentium MMX 21i-B)?

Não. Embora ambos utilizem o Pentium MMX com 16MB DRAM, o A20B-3300-0600 é para 16i-B/18i-B e o A20B-3300-0602 é para 21i-B. As configurações de soquete da placa principal específicas da plataforma e as atribuições de sinal os tornam não intercambiáveis.

Q3: A substituição do A20B-3300-0600 afeta os parâmetros ou programas CNC?

Não. Os parâmetros e programas CNC residem nos módulos SRAM e FROM. A substituição da placa CPU não afeta os dados armazenados. Após encaixar o substituto, o CNC inicializa desde FROM e lê os parâmetros desde SRAM.

Q4: O A20B-3300-0600 também contém FROM e SRAM ou são separados?

O A20B-3300-0600 contém o processador e 16 MB de memória de trabalho SDRAM. FROM (armazenamento de software de sistema não volátil) e SRAM (parâmetros apoiados por bateria/armazenamento de programa) residem em módulos de memória separados que se conectam em posições na placa principal ou perto dela - não integrados na placa de CPU. Esta arquitetura de memória modular é confirmada pelo CNC-Shopping para a plataforma 16i-B/18i-B.
