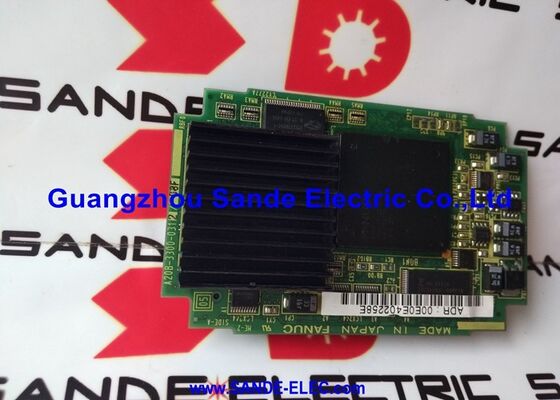

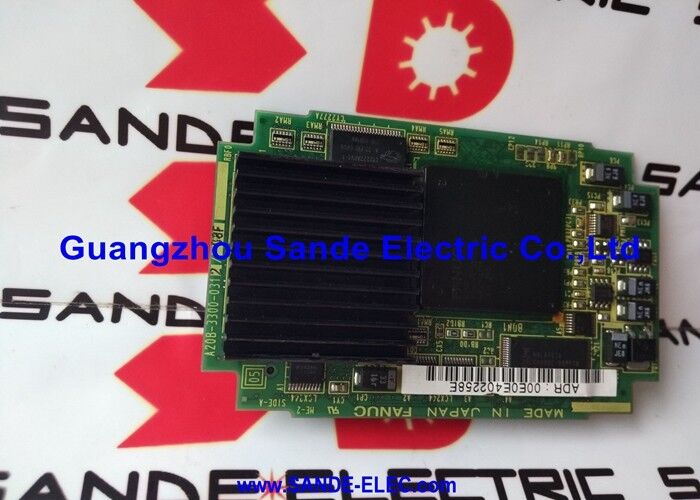

A2B-3300-0601 Fanuc PCB Board A20B33000601 A2OB-33OO-O6OI

FANUC A20B-3300-0601

O cérebro da CPU da configuração SDRAM de 16iB e 18iB

A A20B-3300-0601 é a placa de módulo de CPU plug-in para os controladores CNC da série 16iB e 18iB da FANUC.onde fornece o processador e a memória de trabalho que o CNC executa. Toda a execução do ciclo CNC, interpolação, geração de comandos de servo, gerenciamento de HMI e processamento de tarefas de fundo são executados através deste módulo.

Os módulos de CPU da série A20B-3300 são diferenciados por sua capacidade de SDRAM ou DRAM. A variante -0600 fornece 16MB; a -0601 fornece 32MB de SDRAM.A configuração de 32 MB é especificada para as aplicações de 16 iB e 18 iB mais exigentes ¢ sistemas multi-eixo, ambientes de programação complexos, ou configurações em que a memória de trabalho adicional suporta funções CNC mais sofisticadas e software opcional.

O módulo é um cartão plug-in em vez de uma placa autônoma ele se conecta à placa-mãe da CPU principal através de seu conector de borda, ocupando uma posição de slot definida nessa placa.A placa principal da CPU fornece energia e a interligação do sistemaO A20B-3300-0601 fornece o núcleo de processamento e a sua SDRAM.

Principais especificações

-0600 versus -0601 Capacidade de memória determina a variante

Estas duas variantes não são intercambiáveis sem confirmar as necessidades de memória do sistema CNC. A substituição deve corresponder à capacidade e ao tipo de memória da variante instalada.A instalação de um módulo de 16 MB onde era necessário um de 32 MB pode produzir falhas de inicialização ou falta de disponibilidade de funções se o software CNC exigir a maior configuração de memória.

Notas de substituição DATA FROM/SRAM Inalteradas

O A20B-3300-0601 carrega memória de trabalho volátil SDRAM. Os dados do programa, parâmetros e software do sistema do CNC são armazenados no módulo FROM/SRAM (normalmente da série A20B-3900-0xxx),Não neste cartão da CPU. A substituição do módulo da CPU não altera os dados de programa ou parâmetros armazenados. O CNC carrega seus dados de tempo de execução do FROM / SRAM na SDRAM do módulo da CPU a cada ligação.Uma cópia de segurança atual de todos os dados CNC ainda é recomendada antes de qualquer substituição de PCB, mas o risco de perda de dados decorrente da substituição do único módulo da CPU é inferior ao do módulo FROM/SRAM.

Perguntas frequentes

P1: Qual é a diferença funcional entre o A20B-3300-0600 (16MB) e o A20B-3300-0601 (32MB)?

Ambos são módulos de CPU para o 16iB e 18iB. A SDRAM de 32MB no -0601 fornece mais memória de trabalho para o ambiente de execução ativo do CNC útil para sistemas complexos de múltiplos eixos,grandes programasA configuração de hardware do sistema CNC instalado especifica qual variante é necessária.A substituição do -0600 quando for exigido o -0601 pode produzir erros de arranque ou função limitada.

P2: O A20B-3300-0601 armazena parâmetros ou programas CNC?

Não, a SDRAM é volátil, todos os dados são perdidos quando desligados.e o software do sistema são armazenados na FROM e na SRAM com bateria (normalmente num módulo separado A20B-3900-xxxx)O módulo da CPU carrega esses dados do módulo FROM/SRAM em sua SDRAM em cada inicialização.

P3: O CNC inicia mas mostra alarmes de erro de memória.

As falhas do módulo SDRAM podem produzir alarmes de erro de memória na inicialização. O CNC detecta que a memória de trabalho não está respondendo corretamente durante seu auto-teste de ligação.Os erros de memória no arranque também ocorrem a partir de baterias de backup SRAM esgotadas (que afetam FROM/SRAMDistinguir por código de alarme: alarmes apontando para DRAM ou falhas de memória de trabalho apontam para este módulo; alarmes SRAM ou FROM apontam para o módulo FROM/SRAM.

P4: O CNC deve ser configurado após a substituição do A20B-3300-0601?

Se apenas o módulo da CPU for substituído e o módulo FROM/SRAM for mantido intacto, os parâmetros CNC e a carga de software da FROM/SRAM continuarão normais.O CNC deve retomar o seu estado configurado na próxima ligaçãoConfirme que todos os parâmetros e funções estão intactos verificando as páginas de parâmetros CNC e verificando a operação de entrada/saída e a unidade antes de voltar à produção.

Q5: De onde vem o A20B-3300-0601?

Através do mercado pós-venda de peças CNC FANUC 16iB/18iB, distribuidores de PCB da série i FANUC, especialistas em reparação CNC e fornecedores de excedentes testados.Confirmar A20B-3300-0601 (32MB SDRAM) do rótulo do módulo instaladoO A20B-3300-0600 (16MB) não é um substituto direto sem confirmar a especificação de memória do sistema CNC.
