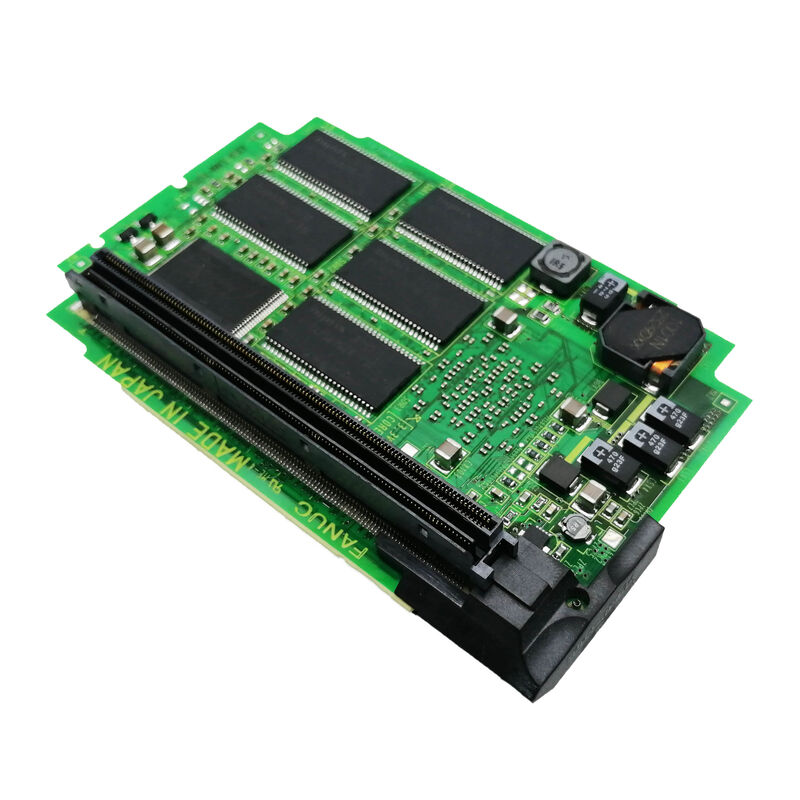

Placa A20B-3300-0638 Fanuc PCB A20B33000638 A2OB-33OO-O638

A20B-3300-0638 | Placa de eixo FANUC A2 — Série 0i-D / 4 eixos / HRV3-HRV2 / FSSB / 0i-TD e 0i-MD CNC

Placa do Eixo A2 — O Cérebro Servo para a Série 0i-D

O A20B-3300-0638 se conecta diretamente à placa principal da Série 0i-D. É o módulo que dá ao 0i-D sua inteligência de servo eixo – gerenciando toda a comunicação FSSB com os servo drives e coordenando os parâmetros de controle atuais para cada eixo controlado.

KFAS LLC confirma: "A20B-3300-0638 é usado no Manual de Manutenção Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN."

O 0i-D é o CNC 0i da FANUC de quarta geração — a plataforma CNC de gama média mais amplamente implementada para centros de torneamento e centros de maquinação na produção global. Seu desempenho servo impacta diretamente a qualidade da peça e o tempo de ciclo, tornando a placa de eixo uma das placas de maior importância na pilha de hardware CNC.

Especificações principais

HRV3 e HRV2 — Servo Resposta de Alto Desempenho

O suporte do A20B-3300-0638 para HRV3 e HRV2 é significativo. O controle HRV (High Response Vector) determina a largura de banda do circuito de corrente do servo:

VFC2:Loop de corrente atualizado em intervalos de 62,5 μs — o modo padrão de alta resposta que substituiu o HRV1 anterior. Fornece excelente rigidez servo para a maioria das aplicações de usinagem CNC.

VFC3:Loop de corrente atualizado em intervalos de 31,25 μs — metade do tempo de ciclo do HRV2, dobrando a taxa de atualização do loop de corrente. Isso aumenta ainda mais a rigidez do servo, reduz o erro de posição sob forças de corte dinâmicas e melhora a qualidade do acabamento superficial em altas taxas de avanço.

Para aplicações de usinagem de precisão – torneamento com tolerâncias restritas, fresamento de matrizes e moldes em alta velocidade – a disponibilidade do HRV3 no A20B-3300-0638 torna o 0i-D capaz de desempenho servo anteriormente associado a plataformas CNC de nível superior.

Cenários de aplicação

Falha no servo CNC 0i-TD:Um torno FANUC 0i-TD desenvolve alarmes de comunicação FSSB em um ou mais eixos. A placa de eixo A20B-3300-0638 é identificada como falha. A substituição restaura a comunicação servo FSSB para todos os quatro canais do eixo.

Manutenção da placa do eixo central de usinagem 0i-MD:Um centro de usinagem 0i-MD passa por manutenção do sistema de controle. O A20B-3300-0638 é substituído para restaurar a placa do eixo para uma condição em bom estado.

Perguntas frequentes

Q1: O A20B-3300-0638 é específico para 0i-D ou também compatível com 0i-C?

KFAS LLC confirma A20B-3300-0638 para manual de manutenção 0i-Model D (0i-TD, 0i-MD) B-64305EN. O 0i-D e o 0i-C usam hardware de placa principal diferente. Confirme na documentação do hardware 0i-C se o 0638 está especificado para aplicações 0i-C antes de fazer o pedido para essa plataforma.

P2: Quais alarmes indicam que o A20B-3300-0638 falhou?

Alarmes de comunicação FSSB (SV0401, SV0446 e códigos de erro FSSB relacionados na lista de alarmes 0i-D) que aparecem em vários eixos simultaneamente - especialmente quando os servo-drives e motores são testados corretamente - apontam para a placa do eixo como a fonte da falha. Os alarmes FSSB de eixo único podem indicar uma falha no lado do inversor e não na placa de eixo.

Q3: A substituição do A20B-3300-0638 requer alguma alteração nos parâmetros do servo?

Não. Os parâmetros servo do 0i-D (ganhos do eixo, configuração do modo HRV, tipo de motor, tipo de encoder) são armazenados na SRAM principal do CNC. Após ajustar o A20B-3300-0638, o CNC restabelece a comunicação FSSB e aplica automaticamente os parâmetros servo existentes a todos os quatro eixos.

Q4: Qual é a diferença entre A20B-3300-0638 (placa de eixo A2) e A20B-3300-0637 (placa de eixo A3)?

A JJ Automation confirma que A20B-3300-0637 é a placa de eixo A3, gerenciando funções de controle de eixo em controladores Série 0i e Série 30i. O tipo A3 atende a uma plataforma mais ampla ou mais capaz do que o tipo A2. O A2 (0638) é confirmado especificamente para 0i-D (0i-TD/0i-MD). Confirme o tipo de cartão instalado na etiqueta — não substitua A3 por A2 ou vice-versa sem verificar a compatibilidade do hardware.
