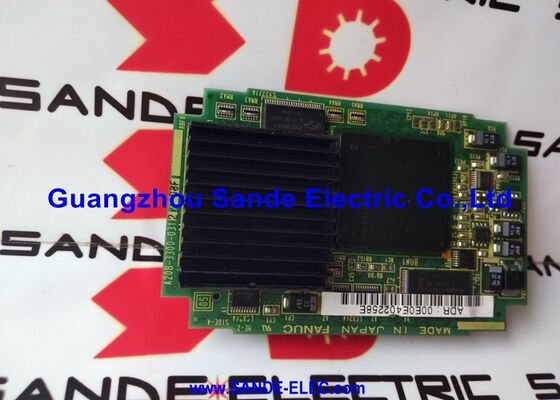

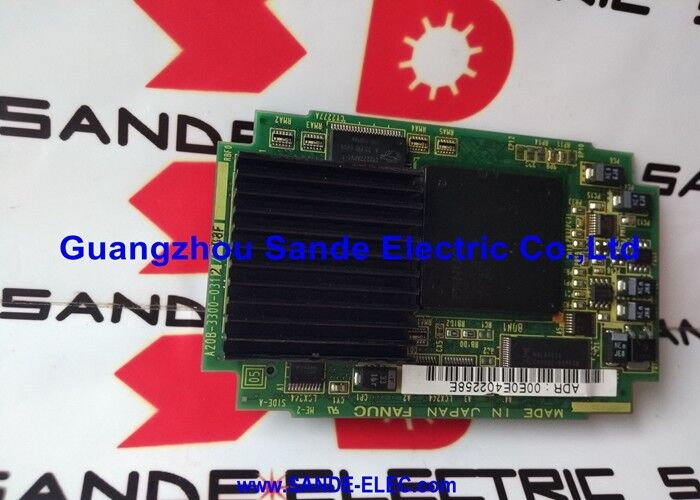

Placa A20B33000641 A2OB-33OO-O64I do PWB de A20B-3300-0641 Fanuc

FANUC A20B-3300-0641 PowerPoint Mate i 486X2 CPU Modulo A20B-3300 Série / Compacto CNC CPU Card

Power Mate i CPU

O A20B-3300-0641 é o cartão do módulo de CPU para o controlador CNC compacto Power Mate i da FANUC.e periféricos de máquinas em que não é necessário um CNC da série i em grande escala, mas é necessário um comando servo de circuito fechado precisoAs aplicações incluem posicionadores de robôs, eixos de transporte de paletes, indexadores de mesas rotativas e eixos auxiliares em máquinas complexas multifunção.

A designação "486X2" identifica a arquitetura do processador ∙ uma CPU de classe 486 a velocidade de duplo relógio.Lógico da escada PMCA placa de comando, gerador de comandos e controle em tempo real são todos executados através deste cartão.

Dentro da série A20B-3300, que abrange módulos de CPU em várias plataformas FANUC CNC, o -0641 identifica especificamente a variante Power Mate i 486X2.Isto é claramente distinto do A20B-3300-0601 (16iB/18iB módulo CPU) e outras variantes A20B-3300 que servem diferentes sistemas CNCOs números das peças são próximos; as funções não são intercambiáveis.

Principais especificações

Power Mate i Conectado ao host ou CNC independente

O Power Mate i comunica com um CNC da série i FANUC (16i, 18i, 21i) através do FANUC I/O Link. O CNC host emite comandos de alto nível;o Power Mate i gere o seu próprio programa de controlo do eixo de forma independenteEsta arquitetura distribuída permite que máquinas complexas tenham mais eixos do que os principais controles CNC diretamente.o Power Mate i funciona como um controlador autônomo para aplicações simples de um ou dois eixos sem qualquer CNC host.

Perguntas frequentes

P1: Com que FANUC CNC é o Power Mate que eu usei, e como o A20B-3300-0641 se encaixa?

O Power Mate i se conecta aos CNCs host FANUC 16i, 18i e 21i através da interface I/O Link.o controlador não pode executar o seu programa de controlo do eixo ou comunicar com o CNC host.

P2: A substituição do módulo da CPU A20B-3300-0641 requer recarga do programa?

O módulo da CPU transporta o processador, não o armazenamento do programa.Se os módulos FROM e SRAM forem mantidos intactos quando apenas o cartão da CPU for substituído, o Power Mate i deve restaurar sua operação configurada na próxima ligação. Confirme que todas as cargas de dados estão corretas na primeira inicialização após a substituição.

P3: Como é que o A20B-3300-0641 difere do A20B-3300-0601?

O A20B-3300-0601 é o módulo da CPU para os controles CNC da série 16iB/18iB (32MB de SDRAM).Estes servem plataformas CNC FANUC completamente diferentes e não são intercambiáveis em qualquer configuração.

P4: O Power Mate i não consegue iniciar. É o módulo da CPU a causa provável?

Se o Power Mate i não mostrar nenhuma atividade ao ligar e o CNC host gerar um alarme de comunicação de ligação de E/S para o Power Mate, verifique primeiro os módulos FROM e SRAMSe o conteúdo do FROM for confirmado intacto (ou restaurado a partir do backup) e o controlador ainda não começarO teste de troca com um A20B-3300-0641 é o diagnóstico definitivo.

Q5: De onde vem o A20B-3300-0641?

Através do mercado pós-venda do FANUC Power Mate i, os concessionários de peças CNC da FANUC, os fornecedores de excedentes testados e os serviços de reparação com experiência no Power Mate i.Confirme A20B-3300-0641 (Power Mate i 486X2 CPU) especificamente do rótulo do cartão instaladoA série A20B-3300 abrange múltiplas plataformas CNC. O sufixo exato -0641 é o parâmetro crítico de seleção.
