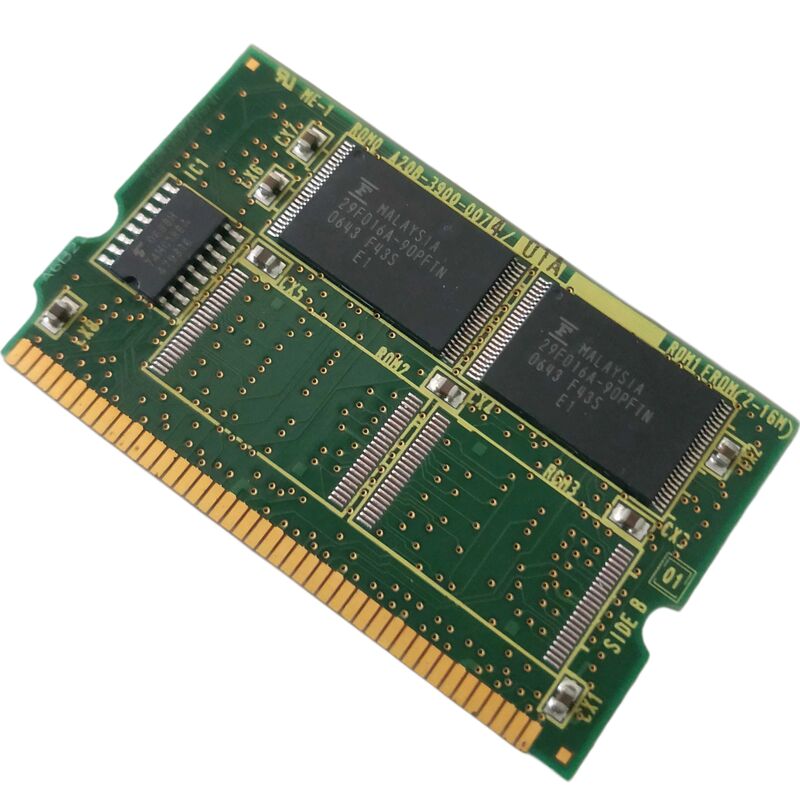

Placa A20B-3900-0074 Fanuc PCB A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074 A20B-3900 Série F-ROM Flash Memory Module

Número da parte:A20B-3900-0074

Revisão:/01A (conforme indicado no rótulo de bordo)

Fabricante:FANUC Corporation (Japão)

Tipo de produto:F-ROM (memória flash somente para leitura)

Série:A20B-3900

Tipo de memória:Flash ROM ?? não volátil, não requer bateria

Memória flash que mantém o CNC funcionando

O A20B-3900-0074 é um módulo FROM (Flash Read-Only Memory) da série A20B-3900 da FANUC, a família de placas de memória DIMM plug-in usadas na arquitetura de controle CNC da série i da FANUC.Este módulo liga-se ao slot DIMM na placa mestre i-Series e armazena o software do sistema CNC, firmware de controlo de servo, programas PMC e dados de funcionamento relacionados.

Ao contrário dos módulos de SRAM no mesmo controlador que contêm parâmetros da máquina, tabelas de deslocamento de ferramentas e programas de peças,e que necessitam de uma bateria de reserva para reter dados através de ciclos de alimentação. O módulo FROM utiliza memória flashO flash não é volátil sem uma bateria. Seu conteúdo sobrevive à perda de energia completa indefinidamente, e a falha não está associada à descarga da bateria.o CNC normalmente mostra um erro de arranque ou alarme de paridade FROM no power-on, porque o controle não pode carregar com sucesso seu software operacional na RAM de trabalho.

A série A20B-3900 abrange várias variantes de capacidade, cada uma identificada por seu sufixo de quatro dígitos.0075 = 2MB) confirmam o intervalo da sérieO código de revisão /01A no rótulo do cartão identifica a revisão de produção específica relevante quando se solicita a substituição da especificação correspondente.

Substituição de um módulo FROM

O módulo FROM armazena o software do sistema do CNC.

• Se o módulo tiver o firmware correto para a série CNC específica e versão do software,O comando inicia e retoma a operação com os parâmetros e programas do módulo SRAM (supondo que a SRAM esteja intacta).
• Se o módulo chegar em branco, o software do sistema FANUC deve ser carregado através do ecrã BOOT utilizando a placa de memória CF ou cartão de memória que contenha a imagem de software correta para este CNC.
• A versão do software deve corresponder à geração de hardware do CNC. Uma incompatibilidade impede o arranque correto.

A substituição FROM não afeta os parâmetros, programas de peças ou deslocamentos de ferramentas que residem no módulo SRAM.

Principais especificações

Perguntas frequentes

P1: O CNC mostra um erro de paridade FROM no power-up.

Antes de substituir, tente re-flashar o FROM através da tela de BOOT, uma corrupção suave às vezes pode ser corrigida.Se a operação de gravação falhar ou os erros persistirem após o re-flashAs células flash do módulo falharam e devem ser substituídas.

P2: Após a instalação de um substituto A20B-3900-0074, o CNC não mostra parâmetros.

Se o módulo SRAM foi manuseado corretamente (bateria mantida durante a troca da placa), todos os parâmetros, programas,e os offsets estão intactosSe a bateria SRAM foi removida ou esgotada durante a troca, o conteúdo da SRAM foi perdido e deve ser restaurado a partir do backup.

P3: O módulo FROM de substituição chega em branco. Que software precisa ser carregado?

A versão do software do sistema FANUC correspondente à série do CNC (por exemplo, 16i, 18i) e a versão do software devem ser carregadas através do ecrã BOOT.Obter a imagem de software correta da placa CF existente ou um arquivo de software do serviço FANUCConfirme que a versão do software corresponde ao original antes de carregar.

P4: Pode um módulo FROM de uma variante diferente do A20B-3900 substituir o 0074?

Diferentes sufixos da série A20B-3900 podem ter diferentes capacidades de flash. Instalar um módulo com capacidade insuficiente pode não manter a imagem completa do software, causando falhas de inicialização.Use a variante exata 0074 ou confirme a compatibilidade da capacidade antes de substituir.

Q5: De onde vem o A20B-3900-0074?

Através do mercado de revendedores FANUC CNC, unidades testadas e renovadas e, ocasionalmente, serviços de reparação.A placa deve ser testada para a correta função de leitura/escrita antes da aceitação.
