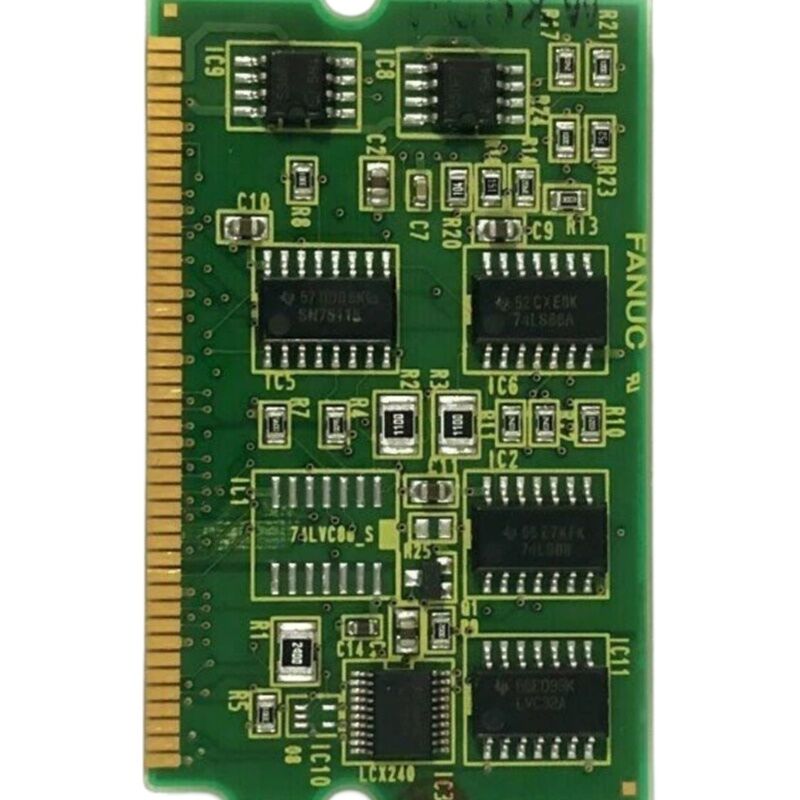

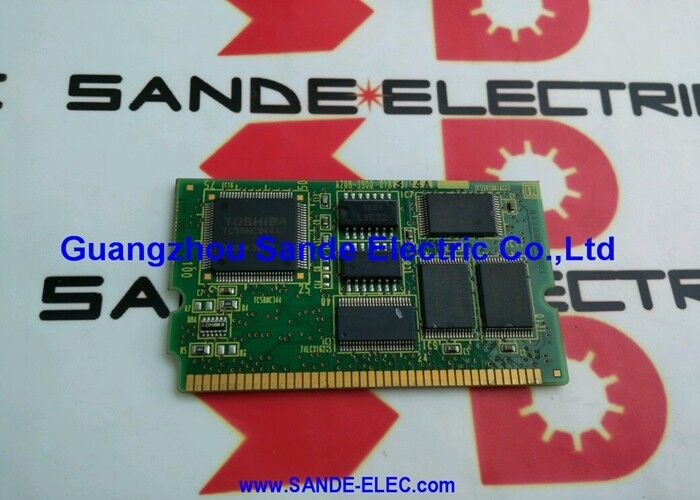

Placa A20B-3900-0170 Fanuc PCB A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170 ∙ FROM/SRAM Analog Spindle Module ∙ FANUC original, origem japonesa

Número da parte:A20B-3900-0170

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de fuso analógico FROM/SRAM (PCB)

Manual de referência:B-64115EN

Resumo

O A20B-3900-0170 é um PCB de dupla função da FANUC Corporation. Ele combina memória FROM / SRAM e uma interface de fuso analógico em um único módulo plug-in.

A FANUC concebeu-a para sistemas de controlo CNC configurados para conduzir o fuso através de um caminho de sinal analógico – uma configuração de hardware distinta e específica que esta placa existe para suportar.

A interface analógica do fuso é a característica definidora da placa.

Os sistemas CNC FANUC suportam dois métodos de controle do fuso: serial e analógico.Acionamento analógico do fuso usa um sinal de tensão tipicamente 0 a ± 10 V para controlar a velocidade do fuso.

As máquinas construídas em torno de amplificadores de fuso mais antigos ou de tipo analógico exigem a placa de interface analógica..

O FROM e SRAM nesta placa servem as mesmas funções que servem em qualquer módulo de memória FANUC.

A SRAM retém dados de tempo de execução sob backup de bateria. Ambos os tipos de memória são integrados na mesma placa física como o circuito de interface do fuso. O A20B-3900-0170 não é um módulo de memória puro.A função do eixo muda o que é e como deve ser manuseado.

Principais especificações

A interface analógica do fuso ∙ O que ela faz

Em um sistema CNC FANUC, o caminho de controlo do fuso depende do tipo de amplificador de fuso instalado.

Um amplificador de fuso em série comunica digitalmente com o CNC. Um amplificador de fuso analógico toma seu comando de velocidade de uma entrada de voltagem analógica.o CNC precisa de hardware que produz este sinal de tensão.

Esse hardware é o módulo analógico do fuso ∙ o A20B-3900-0170.

Quando o CNC comanda uma velocidade do fuso, o módulo analógico do fuso converte esse comando em uma tensão proporcional.

O amplificador do fuso lê essa tensão e aciona o motor do fuso em conformidade.

O feedback do codificador de posição do fuso retorna ao CNC através de um caminho separado, permitindo que o CNC monitore e regule a velocidade e a posição do fuso.

Este tipo de interface é fixado no hardware. Ao contrário de algumas funções CNC que podem ser remapadas através de parâmetros, o tipo de interface do fuso é determinado pela placa instalada.

Uma máquina configurada para acionamento analógico por eixo não funcionará corretamente com um módulo de memória puro nesta ranhura.

O caminho de controlo do fuso depende inteiramente da presença do A20B-3900-0170.

Perda de dados em caso de substituição

Substituir o A20B-3900-0170 significa perder todos os dados armazenados no quadro.

O software do sistema, os parâmetros, os dados de ajuste do fuso e quaisquer programas armazenados na parte FROM/SRAM deste módulo desaparecem quando a placa é removida.

Este não é um risco que possa ser gerido após o facto.

Uma cópia completa de todos os dados CNC ¢ programas, parâmetros, compensação de erro de passo, dados de ferramenta, parâmetros de fuso ¢ deve existir antes de a placa sair.a máquina não pode ser restaurada ao seu estado anterior após uma troca de placaO backup deve estar atualizado.

Um backup desatualizado restaura uma configuração desatualizada.

O backup dos dados FANUC CNC é feito através da função DATA BACKUP da tela BOOT ou através de dispositivos de memória externa através da interface RS-232 ou cartão de memória.Confirme se o backup está completo e legível antes de prosseguir com qualquer trabalho no quadro neste módulo.

Relação com outros módulos da série A20B-3900

A série A20B-3900 contém várias variantes de placa.

O A20B-3900-0170 não é um deles.

A substituição de um módulo de memória A20B-3900 diferente para o -0170 elimina a função de fuso analógico do sistema.

A máquina arranca, mas o controlo do fuso falha.

A substituição correta é uma outra placa A20B-3900-0170, ou uma placa confirmada pela documentação da FANUC como equivalente direto para o modelo CNC específico em utilização.

Perguntas frequentes

P1: O que acontece se o A20B-3900-0170 for substituído por um módulo de memória A20B-3900 padrão?

A interface analógica do fuso não está mais presente no sistema.

A máquina irá alarmar falhas relacionadas com o fuso. Somente uma placa com a função de interface analógica do fuso com o número de peça correto restaurar o controle do fuso.

P2: O fuso não responde aos comandos de velocidade. Como posso determinar se o A20B-3900-0170 é defeituoso?

Primeiro, confirme se a tensão de comando analógica está presente na entrada de comando do amplificador do fuso ¢ use um voltímetro no conector de saída analógica do CNC.Se nenhuma mudança de tensão quando o CNC ordens velocidade fuso, a falha está no caminho de saída analógica, que aponta para esta placa.

Se a voltagem estiver presente, mas o fuso não responder, a falha está a jusante no amplificador ou motor do fuso.

P3: É obrigatório um backup dos dados do sistema antes de substituir esta placa?

Todos os dados das partes FROM e SRAM deste módulo são perdidos quando a placa é removida.

Não há como recuperar estes dados sem um backup prévio.

O backup deve ser realizado antes da placa ser removida.

P4: A bateria de reserva no tabuleiro está morta. O tabuleiro ainda é utilizável?

A parte FROM retém os seus dados sem a bateria. A parte SRAM terá perdido os seus dados se a bateria estiver morta por um período prolongado.

A placa ainda é usável fisicamente, mas os dados da SRAM devem ser restaurados.

Substituir a bateria de reserva e recarregar todos os dados do sistema antes de voltar a operar a máquina.

P5: O CNC está mostrando um alarme de memória em vez de um alarme de fuso.

Sim, se o conteúdo do FROM estiver corrompido devido a um aumento de energia, falha na gravação ou falha no quadro, o CNC pode alarmar a memória em vez de uma falha específica do fuso.

Um alarme de memória que aparece junto com uma incapacidade de iniciar o comando completamente, ou que aparece imediatamente após um evento de energia,é uma indicação razoável de que o módulo FROM/SRAM foi afetado.

Verifique o código de alarme em relação ao manual B-64115EN para a descrição específica da falha.
