| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-3900-0180 |
Número da Peça: A20B-3900-0180
Fabricante: FANUC Corporation (Japão)
Tipo de Produto: Módulo de Memória FROM/SRAM (PCB)

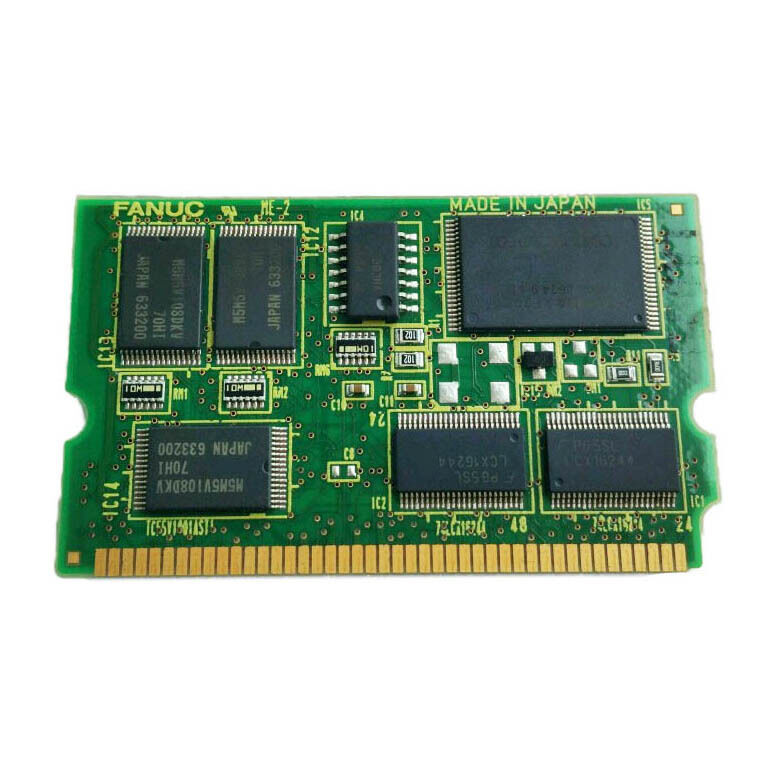

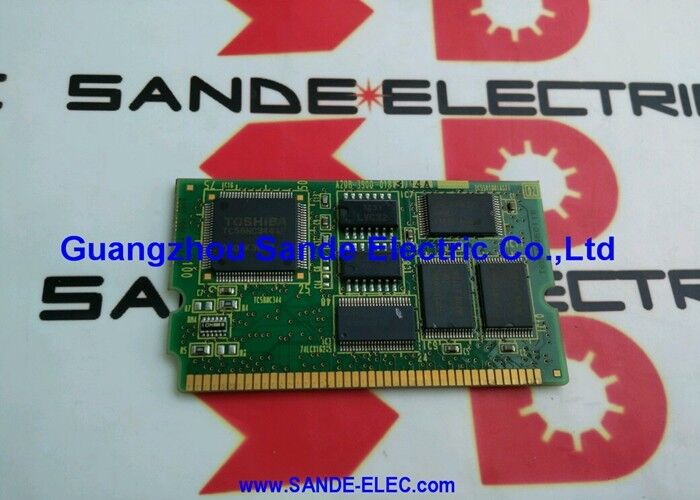

O A20B-3900-0180 é o módulo de memória FROM/SRAM para os sistemas CNC FANUC Série 30i, 31i e 32i.
Ele contém 16 MB de Flash ROM e 256 KB de SRAM em uma placa plug-in compacta que se instala horizontalmente na placa principal da CPU dentro do controlador. Ao ligar, o sistema carrega o conteúdo do FROM na memória de trabalho.
A partir desse ponto, o CNC opera a partir da RAM — o FROM serve como a fonte persistente que sobrevive a todos os ciclos de energia.
A Série 30i/31i/32i representa a plataforma CNC de ponta da FANUC.
Esses controladores operam centros de usinagem grandes, máquinas-ferramenta compostas e sistemas multieixos com requisitos de tempo real exigentes.
O módulo FROM nesses sistemas contém a pilha de software que torna essas capacidades possíveis — o kernel do CNC, o software de controle de servo, o tempo de execução da lógica ladder do PMC e os programas de gerenciamento.
Tudo isso reside nesta placa. Quando a placa falha, a máquina para.
| Parâmetro | Valor |
|---|---|
| Número da Peça | A20B-3900-0180 |
| Fabricante | FANUC Corporation |
| Tipo de Produto | Módulo de Memória FROM/SRAM (PCB) |
| Série da Placa | A20B-3900 |
| Controladores Compatíveis | FANUC Série 30i / 31i / 32i |
| Capacidade FROM | 16 MB (Flash ROM, não volátil) |
| Capacidade SRAM | 256 KB (com bateria, volátil) |
| Instalação | Plug-in horizontal, placa principal da CPU |
| Comportamento ao Ligar | Conteúdo do FROM carrega na DRAM ao inicializar |
| Origem | Japão |
| Temperatura de Operação | 0 – 55°C |
| Temperatura de Armazenamento | −20 – 60°C |
| Umidade | 75% UR máx. (sem condensação) |
| Condição Disponível | Novo / Recondicionado / Reparado |
A Flash ROM faz uma coisa bem: ela mantém os dados através dos ciclos de energia sem bateria. Cada desligamento, cada parada de emergência, cada transiente de tensão — o conteúdo do FROM sobrevive intacto. Os 16 MB nesta placa contêm o software do sistema CNC, o software de controle do amplificador de servo, a lógica ladder do PMC e outros programas que a máquina precisa para funcionar. Nada disso muda durante a operação normal.
A SRAM de 256 KB é diferente. É volátil. Ela depende de uma pequena bateria de backup para manter seu conteúdo quando a energia é removida. A SRAM neste módulo contém dados de tempo de execução — configurações do operador, offsets ativos e informações de estado semelhantes geradas durante a operação. Se a bateria ficar fraca e a energia for cortada, os dados da SRAM serão perdidos.
Isso torna a condição da bateria um item de manutenção, não um item de configuração. Verifique-a em uma programação, não em caso de falha.
Os dois tipos de memória trabalham juntos. O FROM fornece a base estática. A SRAM fornece o espaço de trabalho dinâmico. O controlador precisa de ambos para operar corretamente.
O conteúdo do FROM é software. Esse software tem uma versão.
A versão no A20B-3900-0180 de substituição deve corresponder àquela em que a máquina foi construída e comissionada. Os sistemas FANUC Série 30i/31i/32i são frequentemente personalizados pelos construtores de máquinas — suas opções, configurações de eixo e programas de lógica ladder do PMC são muitas vezes específicos para um único modelo de máquina ou até mesmo para um único número de série.
Um módulo de substituição com a versão de software incorreta pode ligar, mas não operará a máquina corretamente.
As faixas de parâmetros mudam entre as versões.
As definições da interface PMC mudam. Os dados de ajuste de servo podem precisar ser atualizados. A instalação da versão de software correta — ou a regravação do módulo para a versão correta — faz parte do procedimento de substituição, não um pensamento posterior.
Esses controladores estão no topo da linha CNC da FANUC. O 30i lida com as máquinas mais complexas: centros de usinagem de 5 eixos, grandes centros de torneamento com ferramentas acionadas e sistemas multipasso. O 31i e o 32i são versões escalonadas para menos eixos, mas com profundidade de capacidade semelhante.
Todos os três usam a mesma arquitetura de hardware básica, e todos os três dependem do módulo FROM como a base de sua pilha de software.
As máquinas operando nas Séries 30i/31i/32i geralmente estão em produção há anos.
O módulo FROM original acumula horas de operação. A memória Flash tem uma resistência finita de ciclos de escrita — na prática, os módulos FROM em controladores CNC raramente falham por exaustão de escrita, mas falham devido a transientes de energia, eventos eletrostáticos e falhas de hardware.
Quando isso acontece, o caminho de substituição é claro: a peça correta, com o software correto.
Q1: O CNC Série 30i liga, mas imediatamente exibe um erro de software do sistema. Esta placa pode ser a causa?
Sim. Se o conteúdo do FROM estiver corrompido ou ilegível, o CNC não poderá carregar seu software operacional e falhará na inicialização.
Um erro de software do sistema na inicialização, particularmente um que aparece após um evento de energia ou falha de hardware, é uma forte indicação de que o módulo FROM está afetado.
O código de alarme ajudará a refinar ainda mais — consulte o manual de manutenção do 30i para a descrição específica do código de falha.
Q2: Após substituir o A20B-3900-0180, os parâmetros precisam ser recarregados?
Sim. A placa de substituição é instalada sem os parâmetros da máquina anterior. Todos os parâmetros — parâmetros do CNC, parâmetros de servo, parâmetros do PMC, dados de compensação de erro de passo e dados de ferramenta — devem ser restaurados do backup após a instalação.
A versão do software no novo módulo também deve ser confirmada como compatível antes de carregar os parâmetros. Não tente operar a máquina antes que os parâmetros sejam restaurados.
Q3: O alarme da bateria de backup da SRAM apareceu, mas a máquina continuou funcionando. Isso é urgente?
Sim. Uma vez que o alarme de bateria fraca esteja ativo, o tempo antes da perda de dados é limitado. Os dados da SRAM são retidos enquanto a bateria fornecer voltagem suficiente.
Quando ela cai abaixo do limiar, todo o conteúdo da SRAM é perdido no próximo desligamento.
Faça backup dos dados da SRAM imediatamente e substitua a bateria antes do próximo desligamento programado.
Q4: O A20B-3900-0180 é intercambiável com outros módulos de memória A20B-3900?
Não livremente. A série A20B-3900 cobre uma ampla gama de combinações de capacidade FROM/SRAM e versões de software.
O -0180 é especificamente a variante de 16 MB FROM / 256 KB SRAM para a Série 30i/31i/32i.
Módulos com tamanhos FROM ou SRAM diferentes, ou versões de software diferentes, não são substitutos diretos.
Sempre confirme o número da peça e a versão do software antes da instalação.
Q5: O A20B-3900-0180 pode ser regravado com uma versão de software diferente?
A regravação de módulos FANUC FROM requer ferramentas de software FANUC e o pacote de software apropriado para o modelo CNC de destino e configuração de opções.
Este não é um procedimento de campo realizado com ferramentas genéricas.
Se a versão de software existente for desconhecida ou incompatível, entre em contato com um parceiro de serviço certificado pela FANUC com o tipo de CNC da máquina, modelo e lista de opções para obter o pacote de software correto.
