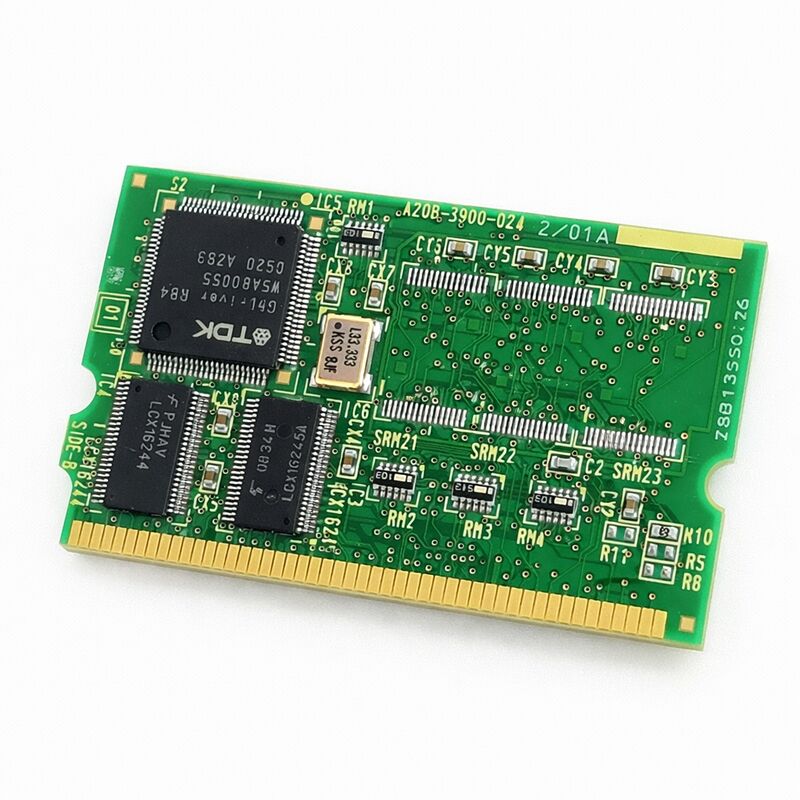

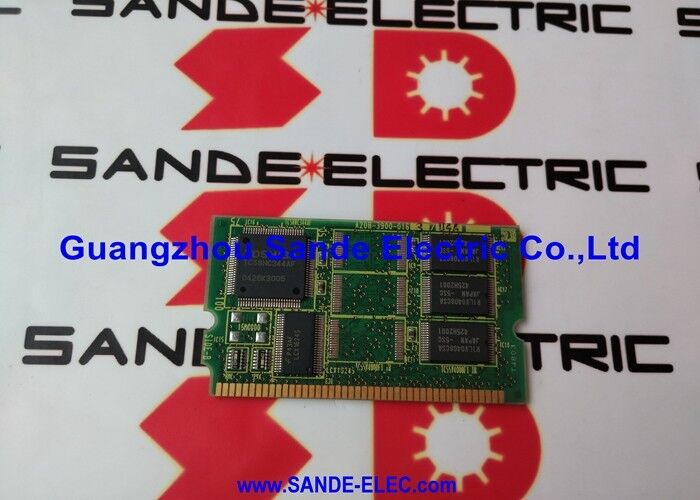

Placa A20B39000240 A2OB-39OO-O24O do PWB de A20B-3900-0240 Fanuc

FANUC A20B-3900-0240 ∙ 128 MB FROM / 1 MB SRAM Module B1 ∙ FANUC original, origem japonesa

Número da parte:A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-3900-0240 A20B-0240 A20B-0240 A20B-0240 A20B-0240 A20B-0240

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de memória FROM/SRAM (PCB)

DesignaçãoMódulo B1

Resumo

O A20B-3900-0240 é o módulo SRAM de 128 MB FROM / 1 MB da FANUC, designado como a variante B1 na série A20B-3900.

It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.

Esta capacidade reflecte a escala dos sistemas suportados por este módulo: grandes controladores CNC FANUC e controladores robóticos que executam configurações de software complexas com grande carga de opções.

O FROM mantém a pilha de software inteira do controlador de forma não volátil.O FROM neste módulo nunca perde o seu conteúdo através de uma interrupção de energia que é a natureza fundamental do Flash ROM.

Um módulo em branco ou incorrectamente carregado não executará o controlador.

É por isso que a reinstalação de arquivos FROM após a substituição da placa é um passo obrigatório, não opcional.

A SRAM de 1 MB deste módulo é uma memória volátil com bateria, contém dados que o controlador gera durante o funcionamento: parâmetros ativos, variáveis de tempo de execução,e outras informações sobre o estado que devem sobreviver a interrupções de alimentação de curta duração, mas são mantidas pela bateria de reserva durante o apagamento totalA capacidade de SRAM de 1 MB é adequada para sistemas com conjuntos de parâmetros moderados.

Quando for necessário um armazenamento de parâmetros maior, a variante B2 (A20B-3900-0241, com 2 MB de SRAM) atende a essa necessidade.

Principais especificações

DE Capacidade Por que 128 MB importa

O salto de 32 MB ou 64 MB para 128 MB FROM não é arbitrário.

O software do sistema base leva uma parte do FROM.

Cada opção carregada no controlador executor de macro, funções de programação de conversação, pacotes de linguagem adicionais, ciclos personalizados, capacidade PMC expandida consome mais espaço FROM.Sistemas robóticos carregam software robótico, bibliotecas de visão, pacotes de controlo de força e outros softwares específicos de aplicação.

Um controlador que execute uma configuração básica funciona confortavelmente em 32 MB ou 64 MB.

Um controlador com muitas opções, uma grande escada PMC e um extenso software de usuário empurra para além desses limites.

O 128 MB FROM do A20B-3900-0240 elimina essa restrição. É o módulo para configurações de controle totalmente carregadas onde capacidades FROM menores seriam insuficientes.

Requisito de recarga de dados

A instalação de um novo A20B-3900-0240 instala um módulo em branco. Sem software, sem parâmetros, sem programas. Tudo deve ser recarregado antes que a máquina ou robô possa operar.

Este não é um passo trivial.

Os ficheiros FROM devem ser carregados utilizando o procedimento de arranque FANUC adequado.

Os programas de escada PMC devem ser recarregados. Os programas de usuário, dados de ferramentas e quaisquer outros dados armazenados devem ser restaurados.

Cada categoria de dados usa um caminho de restauração diferente. A sequência é importante. Complete a instalação do software antes do carregamento de parâmetros e confirme a integridade do software antes do carregamento de parâmetros.

O backup que alimenta esta restauração deve ser atual e completo.

Um backup parcial deixa lacunas que exigem reentrada manual. Manter um backup completo e verificado atualizado após qualquer alteração do sistema é a única maneira de fazer uma substituição de placa direta.

B1 versus B2 Choisir la bonne variante (Escolher a variante certa)

As designações da série A20B-3900 B1 e B2 indicam a capacidade da SRAM. Os módulos B1 carregam 1 MB de SRAM. Os módulos B2 carregam 2 MB de SRAM.

A capacidade do FROM 128 MB neste caso é a mesma. A diferença mostra-se na quantidade de armazenamento de parâmetros voláteis disponível.

A maioria dos sistemas CNC FANUC funciona confortavelmente com 1 MB de SRAM.ou um grande número de programas armazenados, beneficiam do extra de 1 MB oferecido pela variante B2.

A documentação do controlador ou o rótulo do módulo original confirmam qual variante foi montada na fábrica.

Perguntas frequentes

P1: O controlador não inicia após a instalação do A20B-3900-0240. Qual é a causa mais provável?

O conteúdo do FROM está em branco em um novo módulo.

Acesse a tela de inicialização do FANUC (segure teclas específicas durante o power-up O controlador deve arrancar normalmente.

P2: O A20B-3900-0240 é intercambiável com o A20B-3900-0241 (B2)?

Eles compartilham a mesma capacidade de 128 MB FROM. A diferença é a SRAM: B1 tem 1 MB, B2 tem 2 MB.

Um B2 pode muitas vezes substituir um B1 sem problema mais SRAM não causa problemas. Um B1 substituindo um B2 pode causar problemas se o sistema foi configurado para usar a capacidade total de 2 MB SRAM.

Verificar o requisito da documentação do controlador antes da substituição.

Q3: Que dados devem ser recarregados após a substituição do A20B-3900-0240?

Todos os ficheiros FROM (software do sistema, software de opção, escada PMC), todos os parâmetros CNC, todos os programas armazenados e quaisquer dados do utilizador.

Complete a instalação do software primeiro, depois os parâmetros, depois os programas.

Não pular a etapa do software ∙ os parâmetros carregados sem o software correto podem gerar alarmes ou não carregar corretamente.

P4: A bateria de reserva SRAM está morta. A placa ainda é utilizável?

A parte FROM está intacta, independentemente da condição da bateria, não é volátil.

A parte da SRAM terá perdido seu conteúdo durante qualquer evento de desligamento após a falha da bateria. Substitua a bateria e recarregue todos os dados residentes na SRAM.

A placa em si é funcional; apenas os dados da SRAM requerem restauração.

Q5: Como deve ser manuseado o A20B-3900-0240 durante a instalação?

Use precauções anti-estáticas em toda a parte.

Manusear somente pelas bordas ¢ evitar tocar em traços de circuitos ou chips.

Confirmar que o módulo está totalmente instalado no seu conector após a instalação um módulo parcialmente instalado pode causar falhas intermitentes em vez de uma falha limpa, dificultando o diagnóstico.
