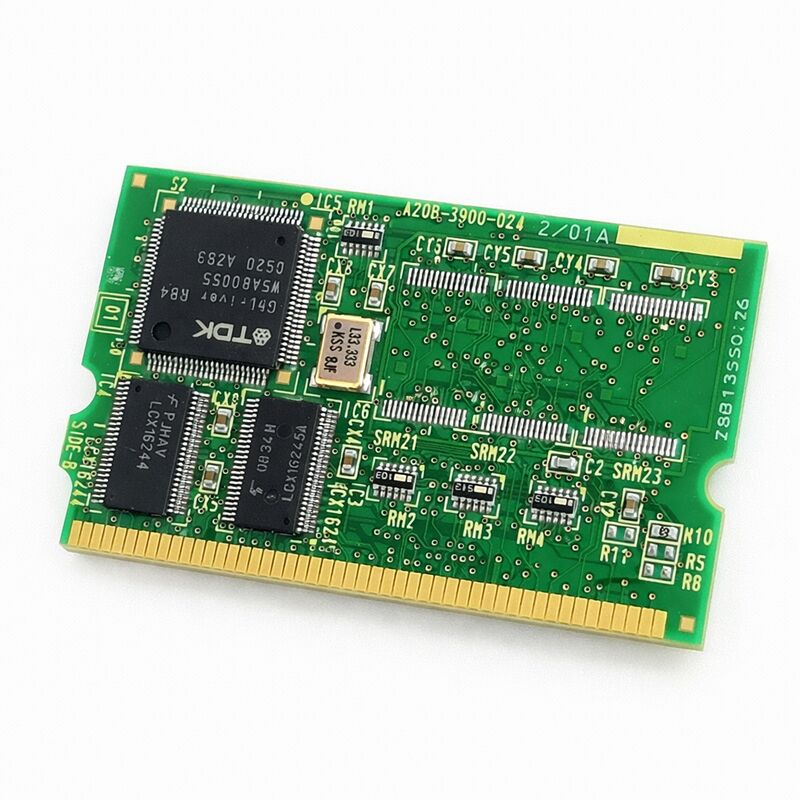

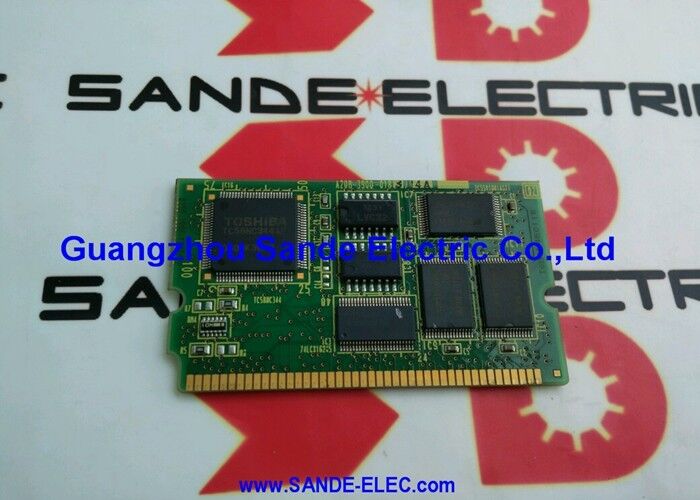

Placa A20B-3900-0241 Fanuc PCB A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241∙ 128 MB FROM / 2 MB SRAM Module B2 ∙ FANUC original, Japão Origem

Número da parte:A20B-3900-0241 (em inglês)

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de memória FROM/SRAM (PCB)

DesignaçãoMódulo B2

Identificação:E4

ID da SRAM:04

Resumo

O A20B-3900-0241 é a variante B2 do módulo de memória FROM / 2 MB SRAM de 128 MB da FANUC o equivalente ao B1 (A20B-3900-0240), com a alocação de SRAM duplicada de 1 MB para 2 MB.

É confirmado para utilização em sistemas CNC FANUC 0i-D, entre outros, e desempenha o mesmo papel fundamental de todos os outros módulos da série A20B-3900:fornecendo a memória volátil não volátil e suportada por bateria da qual o controlador depende para manter seus dados de software e tempo de execução.

128 MB de Flash ROM suporta configurações CNC FANUC totalmente carregadas.

O software do sistema, o software de servo, os programas de escada PMC, os pacotes de opções e o software definido pelo usuário residem em FROM.

O FROM no A20B-3900-0241 armazena tudo isso em ciclos de energia sem exigir uma bateria Flash ROM é inerentemente não volátil.

O controlador lê o FROM ao ligar e carrega o seu conteúdo na memória de trabalho.FROM ID E4 e SRAM ID 04 identificam a configuração de memória deste módulo nos sistemas de diagnóstico e configuração da FANUC.

O extra de 1 MB de SRAM em relação à variante B1 permite aplicações com conjuntos de parâmetros maiores, requisitos de armazenamento de programas expandidos,ou utilização mais intensiva das funções opcionais de gestão de dados da FANUC.

Nos sistemas em que o B2 foi instalado em fábrica, a substituição por um B1 pode resultar em SRAM insuficiente para o conjunto de opções configurado.

Principais especificações

O que o FROM e o SRAM fazem

Flash ROM não precisa de uma bateria. os dados que contém permanece colocado independentemente do estado de energia.o software de controlo por servo, o tempo de execução da escada PMC e o software de opção específico da aplicação.

Eles carregam uma vez no power-up e funcionam a partir da RAM até o próximo ciclo de energia.

A SRAM é diferente, é volátil, esquece o seu conteúdo quando a energia é cortada, a menos que uma bateria de reserva a mantenha viva.

A SRAM contém os dados que mudam durante a operação da máquina: parâmetros definidos pelo operador da máquina ou engenheiro de serviço, programas de usinagem armazenados, dados de ferramenta ativa, tabelas de compensação de erro de passo.

A bateria de reserva é um componente de manutenção ∙ tem uma vida útil e deve ser substituída periodicamente antes de falhar silenciosamente.

A SRAM de 2 MB no módulo B2 é mais importante em sistemas que ultrapassam os limites de 1 MB.

Um controlador executando uma única função CNC com uma pequena biblioteca de programas e um conjunto mínimo de parâmetros pode nunca notar a diferença.

Um controlador que gere um grande centro de usinagem com centenas de programas armazenados, um extenso banco de dados de gestão da vida útil da ferramenta e um completo conjunto de opções achará o espaço de cabeça valioso.

Plataforma FANUC 0i-D

O FANUC 0i-D é uma plataforma CNC de gama média amplamente implantada.

O 0i-D trouxe melhorias significativas de capacidade em relação aos seus antecessores ∙ maiores contagens de eixos, nanointerpolação, melhor desempenho do servo e disponibilidade de opções mais amplas.

Os controladores desta geração ainda estão em produção ativa em todo o mundo e os seus módulos FROM/SRAM são elementos de manutenção ativa.

A A20B-3900-0241 é confirmada para instalações 0i-D.

Os identificadores FROM ID E4 e SRAM ID 04 ligam o módulo à configuração de memória específica utilizada pela plataforma 0i-D nesta faixa de capacidade.

Estes identificadores constam dos diagnósticos de configuração do controlador

Procedimento após a instalação

A substituição do A20B-3900-0241 reinicia o software e os dados do controlador para um estado em branco.

Tudo o que estava no módulo anterior, software do sistema, parâmetros, programas, dados de compensação, desapareceu.

A sequência de restauração correta: carregar o software FROM primeiro, depois os parâmetros, depois os programas e os dados do utilizador.Tentar carregar parâmetros antes da versão correta do software ser instalada pode produzir alarmes de incompatibilidade do software.

Verifique a versão do software após a instalação FROM e confirme que corresponde à versão esperada do backup antes de carregar os parâmetros.

Verificar o FROM ID e o SRAM ID no ecrã de diagnóstico do controlador após a instalação.

E4 e 04 confirmam, respectivamente, que o módulo correto foi reconhecido.

Se os identificadores não aparecerem conforme esperado, investigar o estado dos assentos do módulo e do conector antes de concluir que o módulo é defeituoso.

Perguntas frequentes

P1: Após a instalação do A20B-3900-0241, o controlador mostra um alarme de configuração de ROM.

Este alarme normalmente aparece quando o controlador não consegue ler o FROM corretamente, ou quando o FROM ID não corresponde à configuração esperada do controlador.

Confirme que o módulo está totalmente instalado.

Se estiver montado correctamente e o alarme continuar a funcionar, verificar se o número da peça do módulo é correto para o tipo de controlador instalado.

O FROM ID E4 deve aparecer no diagnóstico da configuração do sistema do controlador, uma vez que o módulo seja corretamente reconhecido.

P2: Pode o A20B-3900-0241 substituir o A20B-3900-0240 (B1) numa máquina originalmente equipada com o B1?

Em geral, sim, o B2 fornece os mesmos 128 MB de FROM que o B1, com SRAM adicional.

Um sistema originalmente equipado com B1 não será prejudicado pela SRAM extra do B2.

Confirmar com a documentação da máquina que o modelo do controlador aceita tanto B1 como B2.

Carregar todo o software e parâmetros como normal após a substituição.

P3: Os programas de escada PMC são armazenados em FROM ou SRAM?

Os programas de escada PMC são armazenados em FROM (não volátil).

No entanto, os parâmetros PMC e algumas variáveis de dados PMC são mantidos na SRAM (bateria).

Tanto o FROM como o SRAM devem ser restaurados corretamente após a substituição de um módulo para que o PMC funcione normalmente.

Recarregar a escada através do procedimento de restauração do software FROM e restaurar os parâmetros PMC separadamente.

P4: A SRAM aparece vazia após a instalação, mas a FROM carregada corretamente.

Um módulo novo ou recém-fornecido tem SRAM em branco.mas os dados da SRAM para parâmetros e programas devem ser carregados separadamente através do procedimento de restauração de parâmetros e programas.

Este é um passo normal e esperado na substituição do módulo.

Q5: Como posso confirmar o FROM ID e o SRAM ID após a instalação do A20B-3900-0241?

Acesso ao ecrã de diagnóstico do sistema no controlador FANUC normalmente encontrado no menu Sistema/Configuração.

O FROM ID e o SRAM ID são exibidos no resumo de configuração de hardware do controlador.

Para o A20B-3900-0241, o FROM ID deve ler E4 e o SRAM ID 04. Estes valores confirmam que o controlador identificou correctamente o módulo instalado.
