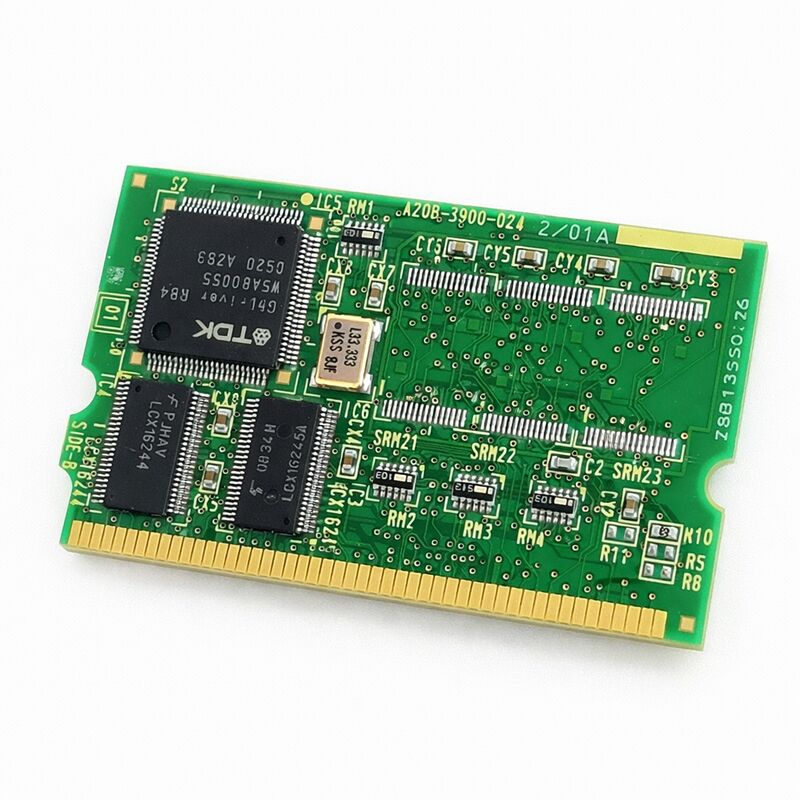

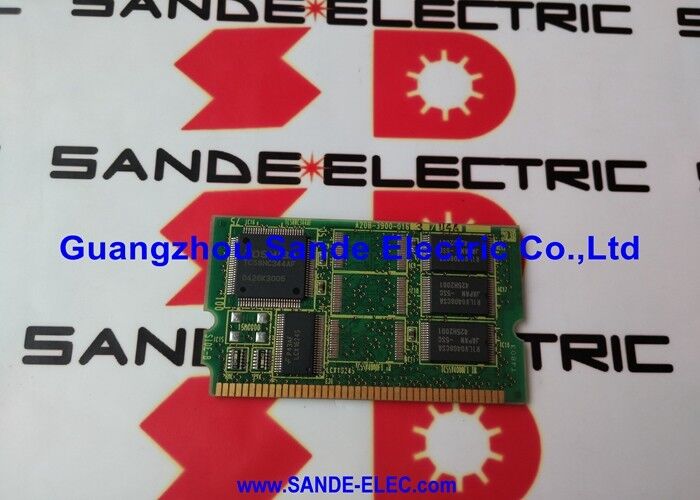

Placa A20B-3900-0242 Fanuc PCB A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242

Número da parte:A20B-3900-0242

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de memória SRAM (PCB)

Série do quadro:A20B-3900

Sistemas compatíveis:Sistemas de controlo CNC FANUC

Resumo

O A20B-3900-0242 é um módulo de memória SRAM da série A20B-3900 da FANUC.A memória de acesso aleatório estática é a memória volátil com bateria no centro do armazenamento de dados ativos de todos os controladores CNC FANUC.

Ele contém as informações que tornam cada máquina uma máquina específica: programas de peças, tabelas de deslocamento de ferramentas, configurações de parâmetros, dados de coordenadas da peça de trabalho e valores de variáveis macro.Estes dados devem sobreviver a eventos de apagão.A bateria de reserva no módulo mantém o conteúdo da SRAM intacto durante anos entre os ciclos de energia da máquina.

A série A20B-3900 representa a família de módulos de memória de última geração da FANUC.

Estes módulos oferecem maior capacidade e melhor integração em comparação com as antigas arquiteturas de memória FANUC.

A variante -0242 fornece a alocação de SRAM adequada à sua plataforma de controlador designada.

Quando este módulo falha ou quando a bateria de reserva se esgota e não é substituída o conteúdo da SRAM é perdido no próximo desligamento.

O controlador volta a ligar com memória em branco. Ele alarma imediatamente. Todos os dados específicos da máquina devem ser restaurados do backup antes que a máquina possa produzir peças novamente.

Principais especificações

O que a SRAM contém ⁠ e por que é importante

Todos os programas que o operador entra vivem na SRAM, cada comprimento de ferramenta e raio de deslocamento vivem na SRAM, cada parâmetro CNC que define como a máquina se move, limites de taxa de alimentação, tempos de aceleração,Valores de regulação por servo, atribuições de E/S ̇ vive na SRAM.

A identidade operacional da máquina está inteiramente contida nesta memória.

Este não é o mesmo que o software do sistema. O software do sistema vive no FROM (Flash ROM) um armazenamento separado e não volátil que não precisa de uma bateria e não muda durante o uso normal da máquina.SRAM é a camada de memória de trabalho acima de FROM.

É onde residem os dados específicos da fábrica, da máquina e do trabalho.

Perder a SRAM não quebra o hardware CNC.

A eletrónica está bem, mas sem dados SRAM, o controlador não tem configuração, não sabe os limites de viagem da máquina, a biblioteca de ferramentas ou quais programas executar.Tudo deve ser re-inserido ou restaurado a partir de um arquivo de backup antes que a máquina é utilizável novamente.

Isto faz com que a prática de reserva e a condição da bateria de reserva sejam preocupações de manutenção de importância crítica.

Backup de bateria O item de manutenção essencial

A SRAM deste módulo é alimentada por uma bateria de reserva dedicada quando a máquina é desligada.

A bateria é um recurso finito. Tem uma vida útil típica que varia com as condições de armazenamento, mas geralmente dura vários anos em serviço normal da máquina.

Quando a tensão da bateria cai abaixo do limite de retenção da SRAM, os dados são perdidos na próxima vez que a máquina é desligada.

O controlador FANUC emite um alarme de baixa bateria antes de a bateria atingir o ponto de falha.

Este alarme é o sinal de substituição. Não o ignore, não o descarte sem substituir a bateria, e não desligue a máquina antes de a substituição ser feita.A janela para a substituição segura está aberta, mas é finita..

A substituição da bateria com a energia ligada é o procedimento correto na maioria dos sistemas FANUC.

Verifique a documentação de manutenção da máquina para o procedimento correto antes de iniciar.

Backup de dados antes de qualquer trabalho do módulo

Qualquer trabalho de módulo de memória começa com um backup de dados.Backup da variável macro .

Um backup feito cinco minutos antes de uma troca de módulos vale muito mais do que um feito há seis meses, se alguma coisa mudar.

O ecrã de arranque do controlador FANUC fornece as ferramentas de reserva.

Assim como a função BOOT disponível na maioria dos controladores. Formatar um cartão de memória, iniciar o backup, verificar se os arquivos estão presentes e não de tamanho zero, em seguida, prossiga com o trabalho do módulo.

Perguntas frequentes

P1: O controlador mostra um alarme de paridade SRAM no power-up. O que isso significa e o que deve ser verificado primeiro?

Um alarme de paridade de SRAM indica que o controlador detectou dados corrompidos na SRAM, o conteúdo armazenado não corresponde aos seus valores de verificação de erros.Uma bateria esgotada é a causa mais comum.

Se a bateria for fraca, substitua-a e restaure a partir de um backup.

P2: apareceu o alarme da bateria.

O alarme aparece enquanto a bateria ainda tem carga suficiente para manter a SRAM mas essa margem diminui com o tempo.Agendar a substituição dentro do turno atual ou da próxima janela de manutenção, o mais tardar.

Não planeie uma desligação durante a noite sem primeiro substituir a bateria ou fazer um novo backup.

P3: Após a substituição do módulo SRAM, o alarme da máquina com "PARAMETRO Ativado" e todos os parâmetros parecem ser zero.

Um novo módulo instala em branco. Todos os dados da SRAM, parâmetros, programas, deslocamentos estão ausentes. Isso é esperado. Restaure o conjunto de parâmetros completo do backup usando a função de restauração da tela de inicialização.

Se não existir uma cópia de segurança recente, os parâmetros devem ser reinseridos manualmente a partir da documentação da máquina ou de uma impressão de parâmetros.

Nunca utilizar uma máquina sem verificar a correcção dos parâmetros após a substituição de um módulo de memória.

P4: Os módulos SRAM da série A20B-3900 podem ser trocados entre diferentes variantes de número de peça?

As diferentes variantes da família de módulos SRAM A20B-3900 apresentam diferentes atribuições de capacidade e podem ser combinadas a diferentes plataformas de controladores.Não é garantida a intercambiabilidade entre variantes de sufixos.

Sempre combinar o número exacto da peça do módulo de substituição com o número da peça a retirar.

Um desajuste de capacidade pode fazer com que o controlador alarme ou se comporte de forma imprevisível após a instalação.

P5: Por quanto tempo um A20B-3900-0242 removido pode reter os seus dados no armazenamento?

Sem uma fonte de energia ativa, a bateria do módulo mantém os dados SRAM durante o armazenamento.

Uma bateria saudável em um módulo armazenado mantém dados por anos. No entanto, a bateria é drenada durante o armazenamento, assim como acontece em serviço - apenas mais lentamente se a temperatura de armazenamento for baixa.

Se um módulo estiver a ser armazenado como reserva pré-carregada, verifique o estado da bateria antes de depender dela para uma troca.

Um módulo com uma boa bateria e dados de backup recentes é um valioso substituto; um com uma bateria esgotada é apenas hardware.
