Placa de Interface HSSB para Controles CNC FANUC da Série i

Descrição Principal

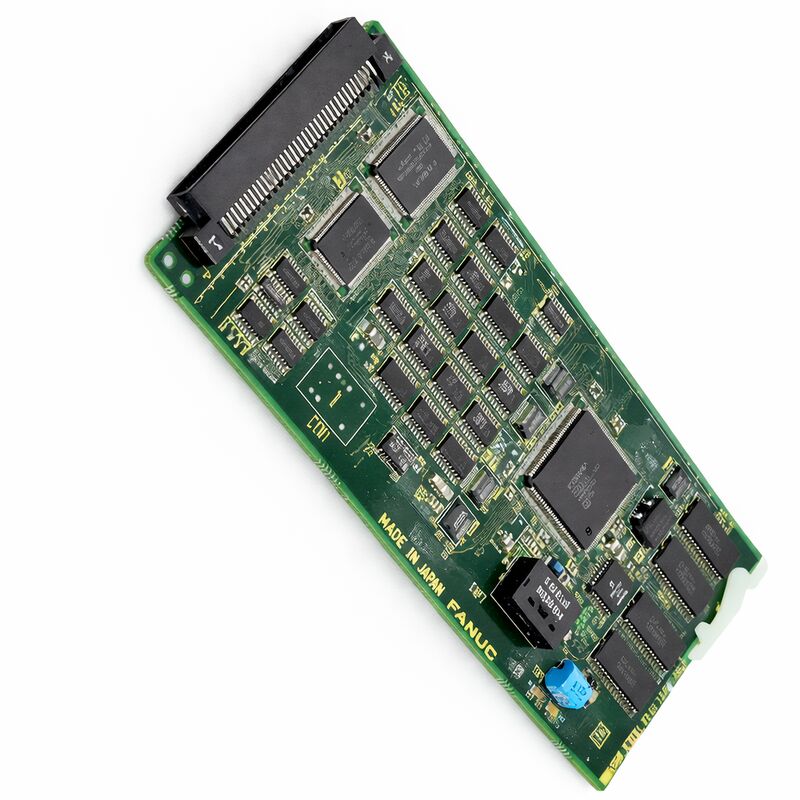

O conector FANUC A20B-8001-0641 é uma placa de interface HSSB usada no lado CNC dos controles FANUC da Série i. Está associada às plataformas 16i, 18i e 21i, é montada na unidade básica e inclui o conector óptico COP7 para o link de barramento serial de alta velocidade.

Em um ambiente de máquina prático, esta placa é selecionada quando o CNC necessita de um caminho de comunicação óptica dedicado para um computador pessoal compatível, em vez de uma conexão serial padrão de baixa velocidade.

Na arquitetura de hardware da Série i, HSSB é o barramento serial de alta velocidade usado para transferir grandes quantidades de dados entre o CNC e um PC através de fibra óptica.

Isso torna a A20B-8001-0641 uma placa para comunicação e integração de sistemas, em vez de controle de eixo, potência de spindle ou funções apenas de exibição.

É comumente instalada ao lado de hardware de controle principal, como a placa de CPU, placa de controle de eixo e módulos de memória na estrutura de controle de backplane amarelo.

Um detalhe prático é importante durante o planejamento do sistema: o comprimento do cabo HSSB pode chegar a até 100 metros quando esta placa de interface do lado NC é emparelhada com placas específicas compatíveis do lado do PC.

Isso torna a placa útil não apenas para integração em nível de gabinete, mas também para instalações onde um link óptico limpo é preferido em uma distância maior entre máquina e PC.

Tabela de Parâmetros

Aplicações

O conector A20B-8001-0641 é mais adequada para comunicação de alta velocidade de PC para CNC em sistemas FANUC da Série i.

Ela se encaixa em máquinas que necessitam de um link HSSB óptico para transferir volumes maiores de dados, integrar software de suporte baseado em PC ou manter uma estrutura de comunicação CNC-para-PC estabelecida sem alterar a arquitetura de controle original.

Também é bem adequada para suporte de retrofit, substituição de placa em controles 16i/18i/21i e trabalhos de serviço em sistemas da Série i com backplane amarelo onde o caminho HSSB original deve ser restaurado.

Em termos de manutenção, esta placa é mais útil quando o hardware do CNC permanece em serviço e a camada de comunicação necessita da placa de interface correta, em vez de uma mudança de controle mais ampla.

FAQ

Q1: Qual é o propósito principal da A20B-8001-0641?
Seu trabalho é fornecer a interface HSSB no lado do CNC, permitindo que um controle FANUC da Série i troque grandes quantidades de dados com um PC compatível através de uma conexão de fibra óptica.

Q2: Esta é a placa HSSB do lado do PC?
Não. Este modelo é a placa de interface do lado NC/CNC. O arranjo HSSB usa uma placa do lado do CNC e uma placa de interface separada do lado do PC, conectadas por fibra óptica.

Q3: Com quais controles FANUC ela está normalmente associada?
Está associada a controles da Série i, como 16i, 18i e 21i, e é instalada na unidade básica do CNC, em vez de em uma caixa de comunicação externa geral.

Q4: Por que o conector COP7 é importante?
O conector COP7 é o ponto de conexão óptica usado pelo link HSSB. Como a placa se comunica por fibra óptica, a condição do conector e a compatibilidade do cabo afetam diretamente a estabilidade da comunicação.

Q5: O que deve ser verificado antes de substituir esta placa?
Confirme o número exato da peça, verifique se a máquina realmente usa HSSB, inspecione o conector óptico e a condição da fibra, e verifique se a placa de interface do lado do PC emparelhada é compatível.

Como esta placa pertence à camada de comunicação, um diagnóstico de falha deve incluir todo o caminho HSSB, em vez de apenas a placa CNC.
