PCB de inversor de luz de fundo para sistemas LCD coloridos de 8,4 polegadas
Resumo

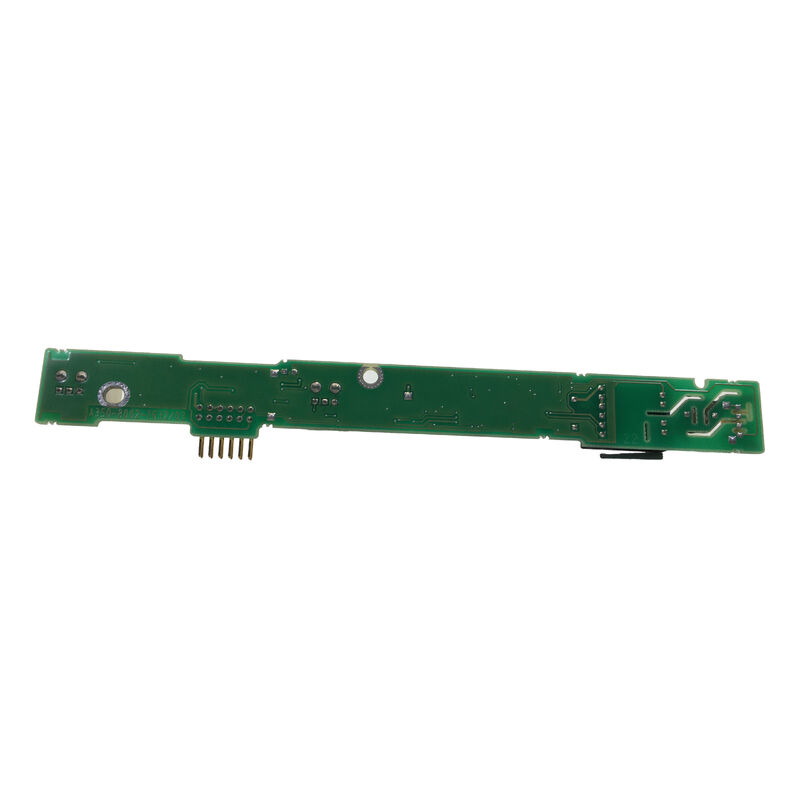

OFANUC A20B-8002-0633é umPCB de inversor de luz de fundoutilizadas no interiorSistemas de controlo da série 0i, especialmenteConfigurações da série média 0i-C e 0i-Dcom8Displays coloridos de 0,4 polegadasO seu trabalho consiste em suportar o nível de energia exigido pela secção de luz de fundo LCD, permitindo que o ecrã ilumine corretamente e mantenha uma visibilidade utilizável durante o funcionamento.
No campo, uma placa de inversor de retroiluminação é um componente muito específico, mas muito importante.
O próprio painel LCD pode ainda estar presente e tecnicamente intacto, mas a tela pode parecer escura, fraca ou ilegível se o estágio do inversor não estiver funcionando corretamente.
Isso significa que uma máquina pode parecer ter um ecrã com falha quando o problema real está localizado no circuito de alimentação de luz de fundo, em vez do painel ou da placa de controle principal.
Isto torna o A20B-8002-0633 particularmente relevante para situações de reparação envolvendo telas fracas, condições de exibição pretas com controle ativo em segundo plano ou arranque de luz de fundo inconsistente.
Para os técnicos familiarizados com os sistemas da série 0i, as placas de inversor são um ponto de controlo padrão na cadeia de energia de exibição,especialmente em conjuntos de controlo com suporte amarelo, onde vários componentes relacionados com o ecrã trabalham juntos numa estrutura compacta.
Snapshot da aplicação
Sistemas adequados
- FANUC 0i-C
- FANUC 0i-D
- Equipamento de controlo de apoio amarelo de série média
Tamanho de exibição associado
- 8Sistemas LCD a cores de 0,4 polegadas
Função do Conselho
- Suporte de alimentação do inversor de luz de fundo
- Função do circuito de iluminação LCD
- Restauração e substituição da tela de manutenção
Por que esse quadro é importante no trabalho de serviço
Um PCB de inversor de luz de fundo não é o mesmo que o painel LCD, e não é o mesmo que o painel de controle principal do ecrã.
Ele tem um papel elétrico mais focado: alimentar o lado de iluminação do sistema de tela.
Na prática de manutenção, essa distinção é importante porque a substituição do componente de exibição errado desperdiça tempo e não resolve a falha.
O A20B-8002-0633 é, portanto, melhor abordado como uma parte de serviço dedicada para restaurar o brilho e a legibilidade do ecrã na configuração correta da série 0i.
Perguntas frequentes
P1: O que faz o A20B-8002-0633 realmente dentro do controle?
Esta placa funciona como um inversor de luz de fundo PCB, o que significa que suporta a conversão de energia necessária para o sistema de luz de fundo LCD.ajuda a iluminar a tela para que o operador possa ver claramente a interface CNC.
Se a secção do inversor falhar, o ecrã pode aparecer preto ou extremamente fraco, mesmo quando o comando em si ainda está em funcionamento.
P2: Como é que uma placa de inversor é diferente do painel LCD em si?
O painel LCD é a superfície de exibição visual, enquanto a placa de inversor suporta a função de iluminação que torna o painel legível.
Um inversor falhado pode fazer um LCD saudável parecer morto.e defeito da placa principal em vez de tratar cada tela escura como um LCD ruim.
P3: Quais são os sintomas que indicam comumente uma falha da placa do inversor?
Sintomas comuns incluem uma tela muito escura, uma tela que pisca brevemente na inicialização e depois diminui, iluminação inconsistente,ou um ecrã que se torne ilegível enquanto o comando parece estar ativo.
No diagnóstico de campo, os técnicos geralmente confirmam se a máquina ainda está funcionando em segundo plano antes de decidir se o problema da exibição está relacionado à luz de fundo.
P4: Por que a correspondência exata do modelo é importante para placas de inversor de luz de fundo?
Porque as placas de inversores estão ligadas a tamanhos específicos de ecrã, configurações de painéis e famílias de controles.
Uma placa visualmente semelhante pode não ser eletricamente adequada para o sistema LCD de destino.mas também para o comportamento de iluminação estável e confiabilidade a longo prazo.
P5: O que os engenheiros devem inspecionar antes de substituir este PCB inversor?
Eles devem inspecionar a condição do painel LCD, arneses, conectores e hardware de exibição circundante,e verificar se o problema não é causado por problemas de energia a montante ou danos no gabinete de controle.
É também uma boa prática procurar sinais de esforço térmico ou envelhecimento na área de exibição, uma vez que as falhas do estágio do inversor estão frequentemente relacionadas com longas horas de funcionamento e condições térmicas.
