A2B-8100-0136 Fanuc PCB Board A20B81000136 A2OB-8IOO-OI36

FANUC A20B-8100-0136 Placa Principal LCD Montada 21i-A com PMC-SA5

Descrição Principal

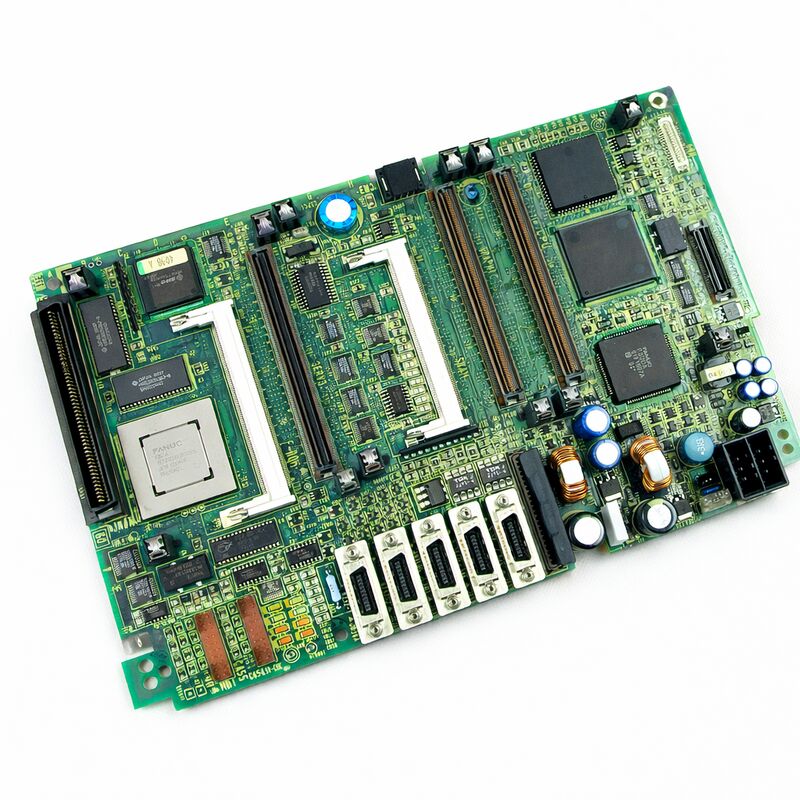

A FANUC A20B-8100-0136 é uma placa principal LCD montada 21i-A com PMC-SA5, destinada a conjuntos de controle onde a interface do operador e a estrutura da placa principal são intimamente integradas.

Listagens públicas de produtos e trechos de manuais alinham-se nessa identificação, e a documentação da FANUC para a família do Modelo 21i A também descreve a plataforma PMC-SA5 como a opção PMC mais rápida em comparação com a PMC-SA1, com uma velocidade de instrução básica de 0,085 µs/passo e um tamanho máximo de ladder de 16.000 passos.

No trabalho de manutenção real, essa combinação importa.

Uma placa como esta não é simplesmente uma peça de reposição do lado da tela e não apenas uma placa-mãe genérica.

Ela pertence a um formato de controle integrado com LCD montado, portanto, os técnicos geralmente a substituem quando precisam preservar o arranjo de hardware original do 21i-A e restaurar o comportamento pretendido do PMC e da placa principal sem alterar o design do controle circundante.

Tabela de Parâmetros

Notas de Caso de Uso

Onde o controle original 21i-A permanece mecanicamente e eletricamente reparável, a substituição da placa principal exata montada em LCD é geralmente uma solução mais limpa do que tentar uma adaptação.

Ela mantém o formato de controle existente intacto, reduz a incerteza de engenharia e se encaixa na forma como os departamentos de manutenção industrial geralmente gerenciam equipamentos CNC de longa vida útil.

FAQ

P1: O que diferencia a A20B-8100-0136 de uma placa de suporte padrão?
Este modelo é identificado como uma placa principal LCD montada 21i-A com PMC-SA5, portanto, combina a responsabilidade da placa principal com um formato de controle integrado, em vez de servir como uma placa adicional de função restrita.

Em serviço de campo, isso significa que ela desempenha um papel mais central na operação do sistema e é escolhida para substituição exata em vez de substituição geral.

P2: Por que o PMC-SA5 é importante na descrição desta placa?
O PMC-SA5 é um sistema PMC definido dentro da família FANUC, e a especificação publicada o mostra como a opção de maior velocidade em comparação com o PMC-SA1 no mesmo contexto familiar. Isso importa porque o desempenho do ladder e a capacidade lógica disponível afetam como a máquina lida com tarefas de controle do lado do PLC, intertravamentos e coordenação de periféricos.

P3: Quais sintomas podem levar um técnico a inspecionar esta placa?
Gatilhos típicos incluem falhas na inicialização, comportamento instável do controle, problemas na unidade montada em LCD, alarmes persistentes do lado do controle ou problemas que permanecem após causas mais simples, como cabos e condições de energia, já terem sido verificados. Como esta é uma peça de classe de placa principal, os sintomas podem parecer mais amplos do que uma única falha de exibição.

P4: Esta placa deve ser tratada como uma peça de encaixe direto ou um item de reparo configurável?
Ela deve ser tratada como uma peça de reposição específica do modelo. Uma placa nesta categoria é normalmente selecionada pelo número exato da peça e pela família de controle pretendida, pois o encaixe, o papel interno e o tipo de PMC associado são importantes.

Em serviço CNC, a precisão exata do número da peça é um guia mais confiável do que a aparência sozinha.

P5: Por que os compradores preferem o modelo de placa original em vez de adaptar uma placa de controle diferente?
Porque o modelo original preserva a arquitetura FANUC pretendida. Adaptar uma placa diferente pode introduzir incertezas na fiação, no comportamento do sistema ou na comissionamento.

Para usuários de produção, manter o caminho de controle original é geralmente mais seguro, mais rápido e mais previsível do que um redesenho parcial.
