A2B-8100-0137 Fanuc PCB Board A20B81000137 A2OB-8IOO-OI37

FANUC A20B-8100-0137

21i-A Arquitetura montada em LCD

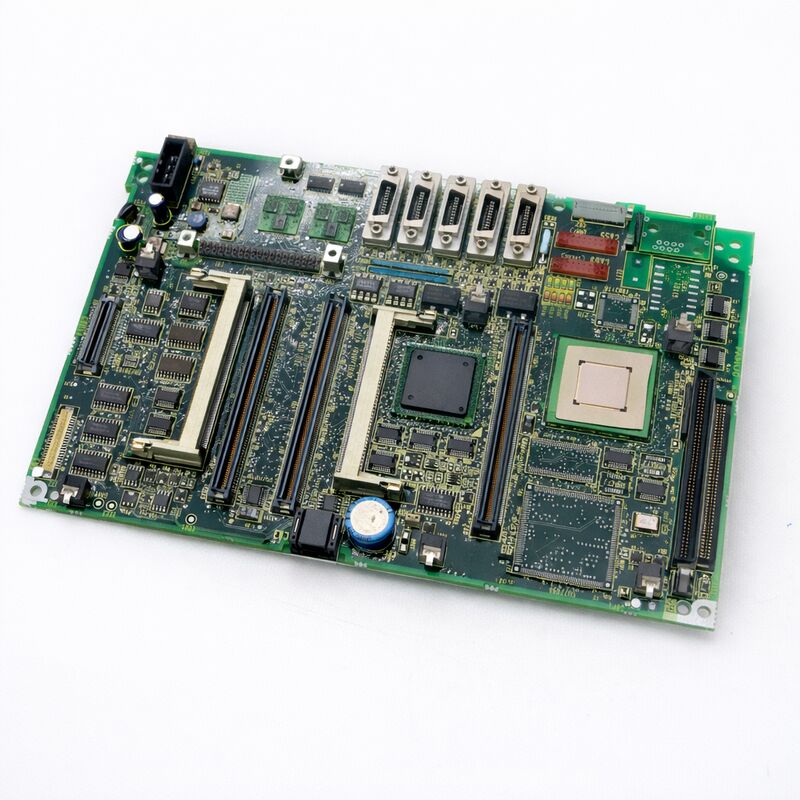

O A20B-8100-0137 é o PCB principal para a série FANUC 21i-A na configuração montada em LCD. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsAs duas configurações partilham a mesma plataforma CNC 21i-A, mas diferem na embalagem física.

Este PCB principal montado em LCD lida com todas as funções CNC 21i-A principais: execução de software CNC, execução de escada PMC, gerenciamento de I / O, processamento de interface do operador,e coordenação dos módulos funcionais da unidade de controloUma falha no PCB principal causa uma falha completa no sistema de controlo.

Principais especificações

PMC-SA1 Opção PMC compacta para esta placa

A versão PMC incorporada nesta placa é a PMC-SA1: execução de instruções de 5 μs/passo e um máximo de 5.000 passos de escada.que proporciona maior velocidade de execução e maior capacidade de escada.

Para uma máquina 21i-A equipada com PMC-SA1 da construção original, o A20B-8100-0137 é a substituição semelhante que preserva a configuração PMC original.A substituição por uma placa com PMC-SA5 aumenta tecnicamente a capacidade, mas altera o ambiente PMC, se a escada da máquina instalada foi escrita e ajustada para o comportamento da SA1, a introdução do SA5 sem revisão não é uma simples introdução.

Um limite de escada de 5.000 passos permite a lógica de automação típica para máquinas-ferramenta de pequena ou média dimensão: sequências de mudança de ferramenta, lógica de bloqueio de segurança, resposta do painel do operador,e gerenciamento do modo de máquina adequado dentro desta capacidade para aplicações simples de centro de usinagem e torno.

Não intercambiáveis com os PCB principais SA5 ou autônomos

Três pontos de verificação de compatibilidade antes de encomendar:

1. Versão PMC:A20B-8100-0137 = PMC-SA1.
2. Estilo de instalação:As placas montadas em LCD não são intercambiáveis com PCBs principais autônomos (rack separado), mesmo dentro da mesma família 21i-A.
3. Série CNC:Esta placa é específica para a 21i-A. As gerações 16i-A/18i-A e 21i-B usam diferentes números de peças principais de PCB.

Perguntas frequentes

P1: Qual é a diferença entre o PMC-SA1 e o PMC-SA5?

Ambos são versões PMC incorporadas na família principal de PCBs 21i-A. A PMC-SA1 (esta placa) fornece uma velocidade de instrução de 5 μs/passo com uma capacidade máxima de escada de 5.000 passos.PMC-SA5 proporciona execução de instruções mais rápida e maior capacidade de escadaNão são intercambiáveis sem verificar se o programa de escada da máquina instalada é compatível com o ambiente SA5.

P2: O que é um PCB principal montado em LCD, e como ele difere de uma placa autônoma?

No projeto montado em LCD, a PCB principal CNC integra-se na parte traseira da unidade do painel LCD/operador O PCB principal está num armário de rack de controlo separado. Ambos usam a mesma plataforma CNC 21i-A, mas hardware físico diferente.

Q3: A substituição do A20B-8100-0137 requer backup de dados CNC?

Sim. Faça backup de todos os dados do CNC, parâmetros, escada PMC, dados de ferramentas, programas antes de remover a placa original.mas um backup completo protege contra qualquer perda de dados durante o procedimento de substituiçãoA placa de substituição chega com defeitos de fábrica.

Q4: O que deve ser verificado antes de concluir que o PCB principal falhou?

Verifique as tensões da fonte de alimentação de controlo ∙ uma fonte de alimentação com falha produz sintomas idênticos. Verifique todos os conectores e os assentos dos módulos de memória.Verificar os estados do LED de diagnóstico do estágio de arranque em relação ao manual de manutenção 21i-A para identificar o estágio específico de falhaUma partida que se detém no estágio de inicialização do ecrã e não mostra LEDs avançando pode indicar problemas de alimentação antes da PCB principal.

P5: O A20B-8100-0137 é compatível com o 21i-B ou 16i-A?

O A20B-8100-0137 é específico para a configuração montada em LCD 21i-A. Os 21i-B, 16i-A e 18i-A usam séries principais de PCB diferentes.O 21i-B usa uma numeração de placa diferente mesmo na mesma família A20B-8100Confirme que o CNC instalado é da série 21i-A e que o PCB principal existente é A20B-8100-0137 antes de encomendar.
