FANUC A20B-8100-0271∙ Server de dados Ethernet + ATA Opção de armazenamento PCB ∙ Série 15i / 16i / 18i / 21i / 0i CNC

O que este quadro acrescenta ao CNC

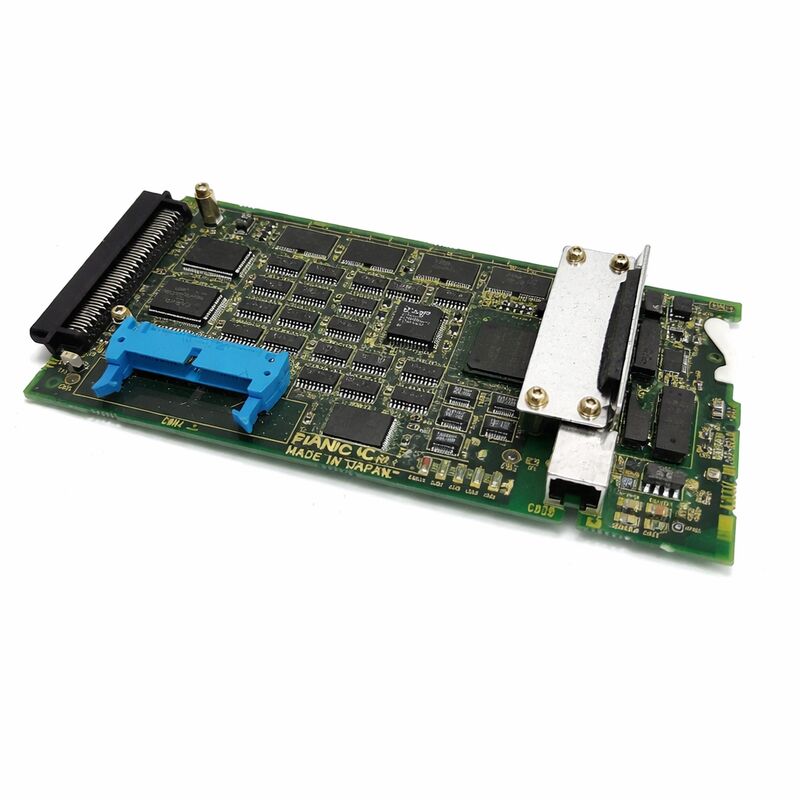

O A20B-8100-0271 é o PCB de opção de servidor de dados para os controladores CNC da série i da FANUC. Instalado em um slot opcional no riser da placa principal do controlador, ele adiciona duas funções simultaneamente:armazenamento local de programas NC de grande capacidade num cartão flash ATA, e conectividade Ethernet à LAN de fábrica para gestão de programas DNC.

Sem esta placa, um CNC da série i armazena os programas NC na sua memória principal FROM/SRAM, com capacidade medida em kilobytes a algumas centenas de kilobytes.Os programas são armazenados num cartão flash ATA, cuja capacidade é medida em megabytes a gigabytesAs peças complexas com passos de interpolação finos, contornos de várias superfícies ou grandes conjuntos de sub-rotinas podem ser armazenadas localmente na máquina na íntegra, prontas para funcionar imediatamente.

A interface Ethernet conecta o servidor de dados à LAN da fábrica através do protocolo de servidor de dados compatível com FTP da FANUC.ou estação de trabalho de engenharia pode carregar e baixar programas através da rede sem mídia física ou conexões de cabo serial RS-232CDado que os programas são executados a partir do armazenamento flash local, em vez de ser transmitido pela rede, as interrupções da rede durante o corte não têm efeito sobre o funcionamento da máquina.

Principais especificações

ATA Adaptador e Instalação Slot Restrições

O adaptador de cartão flash ATA liga-se ao conector CNH6 na placa e deve ser ligado antes da placa ser instalada não pode ser acedido uma vez que a placa está na ranhura.As unidades remodeladas no mercado secundário são tipicamente fornecidas sem o adaptador ATA; deve ser obtida separadamente se não estiver incluída.

A placa não pode ser instalada em determinadas posições de slots opcionais devido aos requisitos de distância física do adaptador ATA:

• Não pode ocupar o espaço mais próximo do LCD
• Não pode ocupar a fenda central de uma unidade de 3 fendas
• Não pode ocupar a ranhura mais distante do LCD numa unidade de 4 ranhuras

Confirme as posições disponíveis do controlador antes de encomendar.

Função do servidor de dados versus Ethernet incorporado

Alguns controladores 16i-B/18i-B têm Ethernet incorporado na placa principal que permite a comunicação FOCAS2/Ethernet para monitoramento da máquina e streaming de programas DNC.Esta não é a mesma função do servidor de dados. A Ethernet incorporada sozinha não fornece armazenamento local de cartão ATA ou o protocolo FTP do servidor de dados.Uma máquina com Ethernet incorporado ainda pode beneficiar do A20B-8100-0271 se for necessário um grande armazenamento local de programas ou se for necessário um funcionamento sem streaming.

A função de servidor de dados requer também que o software de opção FANUC correspondente seja habilitado no FROM do CNC.a tela do servidor de dados e funções não aparecerá na interface do operador CNC, mesmo com a placa instalada.

Perguntas frequentes

Q1: A função de servidor de dados requer uma opção de software para ser habilitada?

A função do servidor de dados requer que o software de opção correspondente seja habilitado no FROM do CNC.a tela do servidor de dados e as funções não aparecerão na interface do operador CNC, mesmo com a placa instalada fisicamente. Verifique a tela de status das opções do sistema para confirmar se a opção do servidor de dados está presente antes de encomendar o hardware de substituição.

P2: O adaptador ATA está ausente da placa renovada. Onde ele se conecta?

O adaptador de cartão flash ATA liga-se ao conector CNH6 da placa A20B-8100-0271.Deve ser ligado ao CNH6 antes de a placa ser instalada na abertura opcional. O adaptador não pode ser alcançado uma vez que a placa estiver instalada.. Forneça o adaptador ATA correto separadamente e conecte-o à placa antes da instalação.

P3: O que acontece se a placa for instalada numa posição de fenda restrita?

O adaptador de cartão ATA possui requisitos de clareza física que entram em conflito com o conjunto LCD ou placas adjacentes em certas posições de slots.A instalação num espaço restrito impede que o controlador se feche corretamente ou que o adaptador ATA se instale. Confirmar que uma posição de ranhura permitida está disponível no controlador específico antes da instalação.

P4: O A20B-8100-0271 pode ser utilizado num controlador da série 30i ou 31i?

No. O A20B-8100-0271 é para a geração 15i/16i/18i/21i/0i da série i. A série 30i/31i/32i usa diferentes arquiteturas de hardware e diferentes formatos de placa de opção.Esses controladores utilizam as placas de opção da série A20B-8101 para funções de Ethernet e servidor de dados.

Q5: Que capacidade de cartão flash ATA é compatível?

Cartões flash ATA padrão dentro da faixa de capacidade definida pela versão do software do servidor de dados FANUC instalado.As capacidades suportadas estão tipicamente na faixa de 32MB a 1GB, dependendo da versão do softwareO Manual do Operador do Servidor de Dados FANUC especifica os tipos de cartões suportados e os limites de capacidade para cada versão de software.
