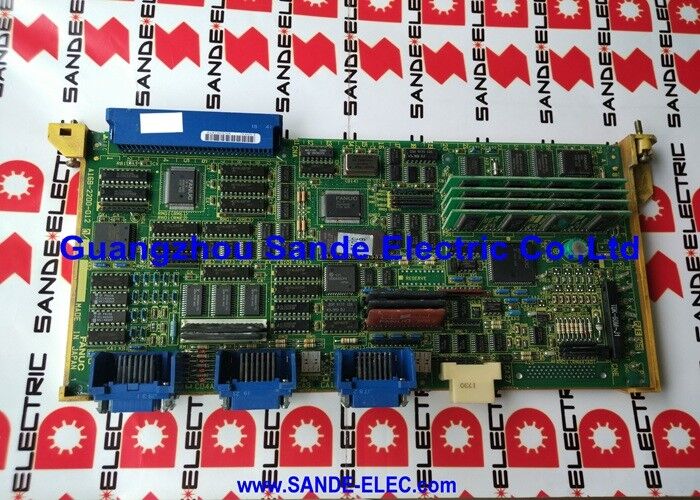

A2B-8100-0381 Fanuc PCB Board A20B81000381 A2OB-8IOO-O38I
  • A2B-8100-0381 Fanuc PCB Board A20B81000381 A2OB-8IOO-O38I

A2B-8100-0381 Fanuc PCB Board A20B81000381 A2OB-8IOO-O38I

Lugar de origem Japão
Marca FANUC
Certificação CE ROHS
Número do modelo A20B-8100-0381
Detalhes do produto
Doença:
Novo / usado
Item nº.:
A20B-8100-0381
Origem:
Japão
Certificado:
CE
Destacar:

a20b placa de PCB Fanuc

,

a20b placa de circuito CNC

,

Placas de circuitos de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circui

Termos de pagamento e envio
Quantidade de ordem mínima
1 peça
Detalhes da embalagem
Embalagem original
Tempo de entrega
0-3 dias
Termos de pagamento
T/T, Paypal, Western Union
Habilidade da fonte
100 pcs/dia
Descrição do produto

FANUC A20B-8100-0381 ∙ I/O Link II SAVE B PCB ∙ Slave / Master Configurable Fieldbus Board, para Série 16i / 18i / 21i-A & Power Mate i-D/H, Série A20B-8100, Japão Origem

Número da parte:A20B-8100-0381

Fabricante:FANUC Corporation (Japão)

Categoria do produto:PCB I/O Link II Option Board (Interface de Bus de Campo)

Série:A20B-8100 FANUC família de circuitos impressivos opcional da série i


Resumo

OFANUC A20B-8100-0381é a placa de interface I/O Link II o hardware que adiciona a capacidade de ônibus de campo proprietário da FANUC OPCN-1 (anteriormente JPCN-1) aos controladores CNC da série i e aos controladores de movimento Power Mate.

Permite a comunicação directa entre o CNC e uma rede distribuída de módulos de E/S, unidades e outros dispositivos certificados OPCN-1 através do autocarro I/O Link II,independente da arquitetura padrão I/O Link que a maioria dos controladores CNC FANUC já inclui como função incorporada.

O I/O Link II é um protocolo diferente e mais capaz do que o original FANUC I/O Link.

O I/O Link original conecta o CNC ao próprio hardware distribuído de I/O Unit-A e I/O Unit-B da FANUC em uma arquitetura master-slave.

O I/O Link II baseia-se no padrão OPCN-1, definido pela Associação Japonesa de Fabricantes Elétricos.o que significa que os dispositivos compatíveis com o I/O Link II vão muito além do hardware de E/S da FANUC para incluir quaisquer produtos certificados OPCN-1 de fabricantes terceiros..

Esta compatibilidade com equipamentos certificados OPCN-1 amplia a gama de dispositivos que podem ser integrados diretamente na arquitetura de controlo da máquina do sistema CNC.

A placa A20B-8100-0381 serve tanto a série 16i/18i/21i-A como a plataforma de controle de movimento Power Mate i-D/H.

No contexto do Power Mate i-D/H, esta placa é especificamente designada como I/O Link-II Slave Board B,Refletindo o papel do Power Mate i-D/H como um controlador de eixo distribuído que funciona como um escravo na rede I/O Link II gerida por um CNC mestre.


Principais especificações

Parâmetro Valor
CNC compatível Série 16i/18i/21i-A (tipo autônomo)
Controlador compatível Power Mate i-D/H
Protocolo Ligação I/O II (bus de campo OPCN-1 / JPCN-1)
Configuração Mestre ou escravo configurável através do pin de ajuste SH1
Indicadores LED 4 × verde (RUN, COM, SO, SLV); 2 × vermelho (TER, PRT)
Conector Bloco terminal TBA (conexão de rede OPCN-1)
Instalação Mini-slot na unidade básica (qualquer mini-slot na unidade de 1 ou 3 slots)
Série A20B-8100
Situação Disponível ️ renovado, testado
Origem Japão

Ligação I/O II  O que é e por que é importante

O original I/O Link da FANUC conecta o CNC às próprias unidades de I/O distribuídas da FANUC através de um autocarro serial proprietário.Funciona de forma fiável no próprio ecossistema de produtos da FANUC, mas limita-se ao hardware de E/S da FANUC.

O protocolo é baseado no OPCN-1, um padrão de campo aberto desenvolvido pela JEMA (Associação Japonesa de Fabricantes Elétricos).A certificação OPCN-1 é um padrão de conformidade verificável. Qualquer dispositivo aprovado pela certificação OPCN-1 pode interoperar com qualquer outro dispositivo certificado na mesma rede..

Isto significa que numa rede I/O Link II, o CNC da FANUC pode trocar dados com terminais de E/S certificados OPCN-1, sensores, unidades e outros dispositivos de vários fabricantes,não apenas o próprio hardware da FANUC.

Para fabricantes de máquinas e integradores de sistemas, o I/O Link II abre possibilidades de integração que o I/O Link original não pode fornecer.Hardware de E/S especializado relais de segurança com certificação OPCN-1, terminais de válvulas, blocos de sensores podem comunicar-se diretamente com o CNC através do barramento I/O Link II.

O PMC do CNC (Programmable Machine Controller) lê o status desses dispositivos e comanda-os exatamente como faria com o FANUC I/O nativo, sem hardware de gateway adicional necessário.


Configuração do pin SH1 Master e Configuração do escravo

A placa A20B-8100-0381 carrega um pin de configuração (SH1) que determina se a placa opera como um mestre ou escravo do I/O Link II. Este é um ponto de configuração importante:

Modo escravo:A placa principal do I/O Link II do CNC atua como escrava de uma estação principal.

Quando a placa for instalada num controlador Power Mate i-D/H,é sempre configurado como um escravo (o Power Mate atua como um controlador de eixo escravo distribuído na rede I/O Link II de um CNC mestre de nível superior).

A tomada é instalada no lado SLAVE e não deve ser deslocada na aplicação Power Mate i-D/H.

Modo Mestre:When installed in a standalone 16i/18i/21i-A controller for the master station function — where the CNC is the master of the I/O Link II network and OPCN-1 slave devices are connected to it — the setting pin is moved to the MASTER side.

A posição do alfinete de regulação deve ser correta para a aplicação específica.

Uma configuração incorreta provoca falhas de comunicação do I/O Link II que aparecem como alarmes de rede no CNC.


Diagnóstico de LED de estado

O A20B-8100-0381 fornece seis LEDs de estado ¢ quatro verdes e dois vermelhos ¢ que exibem o estado operacional da placa em tempo real:

LEDs verdes:

  • RUN (em inglês)O quadro está ligado e o processador está a funcionar normalmente.
  • COMAs comunicações I/O Link II estão ativas.
  • SOO estado de saída reflete o estado de comunicação da rede.
  • SLVIndicador de estado de escravidão (ilumina-se quando opera em modo escravo com comunicação de rede válida).

LEDs vermelhos:

  • TERErro de terminal; indica um problema com as conexões do bloco terminal TBA da placa.
  • PRTErro de protocolo; uma falha de comunicação a nível de rede no bus I/O Link II.

Durante a colocação em serviço, a monitorização destes LEDs confirma que a placa estabeleceu comunicação com todos os dispositivos escravos I/O Link II configurados.

Durante a resolução de problemas, o padrão de LEDs iluminados e apagados restringe a localização da falha para a placa, a fiação da rede ou um dispositivo conectado específico.


Perguntas frequentes

P1: Qual é a diferença entre a placa I/O Link II (A20B-8100-0381) e a interface I/O Link padrão incorporada na maioria das placas principais FANUC CNC?

A ligação de E/S padrão (JD44A ou conector semelhante na placa principal) comunica com o hardware de E/S distribuído da Unidade A e da Unidade B da FANUC.utiliza o protocolo OPCN-1 de campo aberto, que seja compatível com qualquer dispositivo com certificação OPCN-1, incluindo hardware de fabricantes não pertencentes à FANUC.

Os dois sistemas operam de forma independente ¢ um CNC pode utilizar ambos simultaneamente, com o I/O Link padrão servindo unidades de I/O FANUC e o I/O Link II servindo dispositivos OPCN-1 numa rede separada.


P2: O LED PRT (erro de protocolo) acende no A20B-8100-0381.

O LED PRT indica um erro de nível de protocolo na rede I/O Link II ̇ a placa não se comunica corretamente com os dispositivos no autocarro.

Primeiro, verifique a fiação do bloco terminal TBA em relação ao manual de ligação FANUC I/O Link II: verifique a resistência de terminação no último dispositivo da cadeia, confirme a polaridade correta do sinal,e verificar as conexões do escudo do cabo.

Em seguida, confirme que todos os dispositivos conectados são certificados OPCN-1 e alimentados.

Se foram recentemente adicionados dispositivos individuais, confirme que os parâmetros de configuração do I/O Link II do CNC refletem a atual contagem de dispositivos de rede e atribuições de endereços.


P3: O A20B-8100-0381 pode ser instalado em qualquer das ranhuras opcionais numa unidade base CNC 16i/18i/21i-A?

Para a série 16i/18i/21i-A, a placa I/O Link II pode ser instalada em qualquer mini slot da unidade básica de 1 ou 3 slots.

Ao contrário da placa de servidor de dados, que possui restrições específicas de slots, a A20B-8100-0381 não possui restrições posicionais em relação ao LCD ou a outras placas.

Confirmar a configuração do espaço disponível da unidade específica antes da instalação.


P4: O pin de ajuste SH1 está instalado no lado SLAVE. Pode ser movido para o lado MASTER no campo?

Sim, para um controlador 16i/18i/21i-A onde o modo mestre é necessário.

No entanto, a aplicação Power Mate i-D/H exige a configuração do lado escravo e a documentação FANUC indica explicitamente: "Não alterar a configuração" neste contexto.

Antes de mover o pin, verifique a função de funcionamento pretendida do controlador.


Q5: Que dispositivos certificados OPCN-1 podem ser ligados à rede A20B-8100-0381 I/O Link II?

Qualquer dispositivo que tenha passado a certificação OPCN-1 (JPCN-1) da JEMA pode ser conectado.bem como produtos certificados OPCN-1 de terceiros, como terminais de E/S distribuídos, colectores de válvulas, sensores inteligentes e certos sistemas de acionamento que possuem esta certificação.

O número de dispositivos ligados e o volume total de dados são regulados pelas especificações do I/O Link II.

Consulte o manual de ligação FANUC I/O Link II para os limites de tamanho da rede e os procedimentos de configuração do dispositivo.
