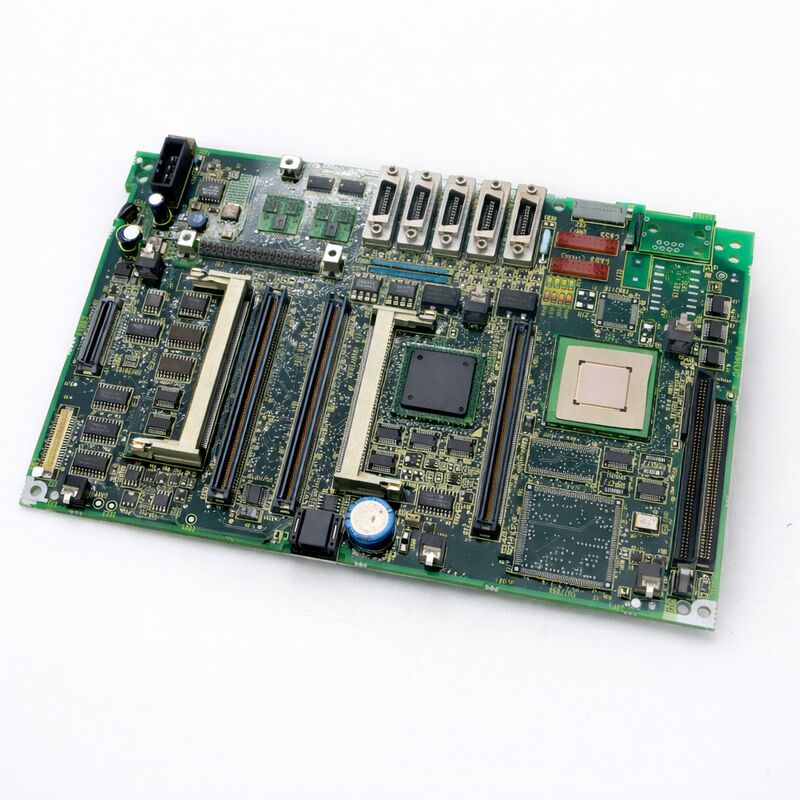

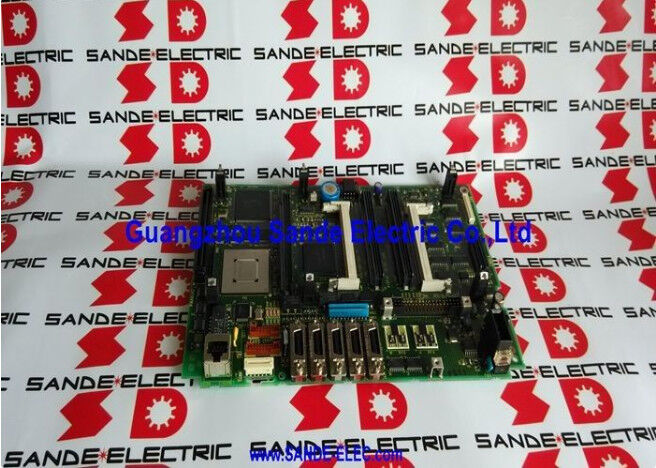

FANUC A20B-8100-0661 | Placa Principal de CPU da Série 18i-B — Para Controladores CNC 18i-MB / 18i-TB, Série A20B-8100, Montada em LCD, Origem Japão

Número da Peça: A20B-8100-0661

Fabricante: FANUC Corporation (Japão)

Categoria do Produto: Placa de Circuito Impresso — Placa Principal de CPU (Placa Mãe de Controle CNC)

Série: A20B-8100 — Família de placas principais FANUC 16i-B / 18i-B / 21i-B

Visão Geral

A FANUC A20B-8100-0661 é a placa principal de CPU para controladores CNC FANUC Série 18i-B. Seja a máquina um 18i-MB (centro de usinagem), 18i-TB (tornos) ou outra variante 18i-B, esta é a placa no centro do sistema de controle — o componente de hardware mais importante no controlador 18i-B.

O 18i-B está posicionado no meio da hierarquia da segunda geração da série i da FANUC.

Ele oferece mais capacidade de eixo e funções de usinagem avançadas do que o 21i-B, enquanto compartilha a mesma arquitetura central — comunicação digital de servo FSSB, controle serial de spindle e um design modular de placa plug-in — como toda a geração 16i-B/18i-B/21i-B.

Esse posicionamento tornou o 18i-B uma escolha popular para tornos complexos (particularmente máquinas com múltiplos revólveres e sub-spindles), centros de usinagem de 5 eixos e outras máquinas-ferramenta avançadas que necessitam de mais do que a contagem de eixos do 21i-B, mas não exigem a capacidade total do 16i-B.

A placa é montada na face traseira da unidade LCD/MDI. Módulos plug-in são instalados em sua face frontal. Sistemas de máquina construídos em torno desta placa são identificados por designações de unidade de controle que começam com A02B-0283-Bxxx.

Esta placa está em serviço em uma vasta base instalada de máquinas 18i-B e continua sendo o principal item de manutenção para esta geração de CNC.

Especificações Principais

O que Distingue o 18i-B do 16i-B e 21i-B

As três placas principais da geração A20B-8100-066x servem a três designações distintas de CNC. Compreender as diferenças é diretamente importante para a manutenção:

18i-B vs 21i-B. O 18i-B suporta mais eixos controlados e funções de usinagem mais sofisticadas do que o 21i-B.

Ele usa módulos de CPU de especificações mais altas (A20B-3300-03xx) em comparação com as CPUs de menor potência do 21i-B.

As duas placas principais não são intercambiáveis — a substituição de uma placa 21i-B em uma máquina 18i-B não é suportada.

18i-B vs 16i-B. O 16i-B é a placa de maior especificação desta geração.

O 18i-B e o 16i-B compartilham a mesma família de módulos de CPU (A20B-3300-03xx) e a mesma família de módulos DRAM (A20B-3300-0310/0311). Suas placas principais diferem nas contagens máximas de eixos e conjuntos de funções definidos por seu respectivo software CNC. As placas em si não são compatíveis entre si.

O Módulo de Controle do Sistema 18i-B

O A20B-8100-0661 hospeda os seguintes módulos plug-in:

Módulo de CPU (A20B-3300-03xx). O cartão processador classe Pentium que executa o software do sistema 18i-B.

Um passo significativo de desempenho em relação aos processadores 486DX usados na geração do modelo A, fornecendo o poder de processamento necessário para interpolação complexa multi-eixo e funções de usinagem de alta velocidade.

Cartão de servo FSSB. O módulo de controle de eixo que gerencia a comunicação de fibra óptica com todos os amplificadores de servo.

Para as configurações multi-eixo do 18i-B — tornos com múltiplos revólveres e sub-spindles, centros de usinagem com eixos rotativos — o cartão FSSB lida com mais comunicações de eixo simultâneas do que um cartão de servo 21i-B gerenciaria.

Cartão gráfico. Controla o painel LCD. Suporta exibição colorida nas unidades LCD coloridas de 10,4 polegadas e 8,4 polegadas comumente instaladas em máquinas 18i-B.

Módulo FROM/SRAM. Software do sistema e dados da máquina. A SRAM é alimentada por bateria — a bateria de backup deve estar funcional para preservar os dados durante quedas de energia.

Módulos DRAM. Memória de trabalho. O 18i-B suporta configurações de 16MB (A20B-3300-0310) ou 32MB (A20B-3300-0311).

Módulo de fonte de alimentação (A20B-8100-0720). Montado diretamente na placa principal.

FAQ

P1: O controlador 18i-B está completamente inoperante — sem display, sem ventoinha, sem atividade de LED. O módulo da fonte de alimentação é confirmado como funcional. A placa principal está com defeito?

Com uma fonte de alimentação confirmada como funcional e sem sinais de vida, a placa principal se torna o principal suspeito.

Antes de concluir isso, verifique se a bateria não está profundamente descarregada e se o conector de alimentação da unidade LCD está seguro.

Se estes forem confirmados e a placa ainda não apresentar atividade, o circuito de gerenciamento de energia principal da placa provavelmente falhou.

É necessária a substituição da placa ou reparo em nível de componente.

P2: Uma A20B-8100-0661 de uma máquina 18i-B pode substituir diretamente uma de outra máquina 18i-B?

O tipo de placa principal é compatível. No entanto, os módulos na placa — FROM/SRAM, CPU, cartão de servo, DRAM — pertencem à máquina doadora.

Após transplantar a placa com seus módulos, a máquina receptora terá os parâmetros, ladder PMC e dados da doadora, não os seus próprios.

Os dados da máquina receptora devem ser restaurados de seu próprio backup de SRAM antes que a máquina possa retornar ao serviço.

Sempre trate a substituição da placa principal como um procedimento crítico de dados que requer um backup atual.

P3: O 18i-B exibe o alarme 360 (FSSB: erro na inicialização) em todos os eixos a cada inicialização, com os amplificadores de servo energizados. O que deve ser verificado?

O alarme 360 em múltiplos eixos com amplificadores energizados indica falha na cadeia FSSB. Verifique as conexões de fibra FSSB na porta COP10A no cartão de servo FSSB da placa principal primeiro — este é o ponto de falha mais comum.

A fibra deve estar limpa, sem danos e totalmente travada. Inspecione a fibra quanto a dobras acentuadas ou danos. Verifique também a conexão no primeiro amplificador na cadeia FSSB.

Se ambos forem confirmados como bons e o alarme persistir, o cartão de servo FSSB na placa principal pode ter falhado — ele pode ser substituído independentemente da placa principal.

P4: A bateria de backup foi encontrada descarregada quando a placa de substituição foi instalada. Os dados da SRAM já foram perdidos?

Os dados da SRAM são perdidos durante períodos de desligamento sem uma bateria funcional, não no momento da substituição. Se a bateria estava descarregada antes da placa ser desligada para manutenção, os dados da SRAM podem já ter sido perdidos antes do início do trabalho de substituição.

É por isso que o backup de SRAM para um meio externo deve ser sempre realizado antes de qualquer trabalho de manutenção em um CNC da série i, independentemente de a bateria parecer boa. Se os dados foram perdidos, eles devem ser reinseridos a partir das folhas de parâmetros originais do fabricante da máquina e dos arquivos de programa.

P5: Após substituir o A20B-8100-0661 e restaurar todos os dados, o spindle não funciona e exibe o alarme SP9001. O que deve ser investigado?

SP9001 é um alarme de comunicação serial de spindle — o 18i-B não está recebendo comunicação válida do amplificador de spindle. Após a substituição da placa principal, isso geralmente resulta de um cabo JA7A solto ou desconectado entre a placa principal e o amplificador SPM.

Verifique o conector JA7A em ambas as extremidades. Se a conexão estiver segura, verifique os parâmetros do spindle — particularmente os parâmetros de configuração do spindle serial — foram restaurados corretamente.

Um parâmetro de spindle incorreto após uma restauração pode produzir este alarme mesmo com uma conexão física boa.
