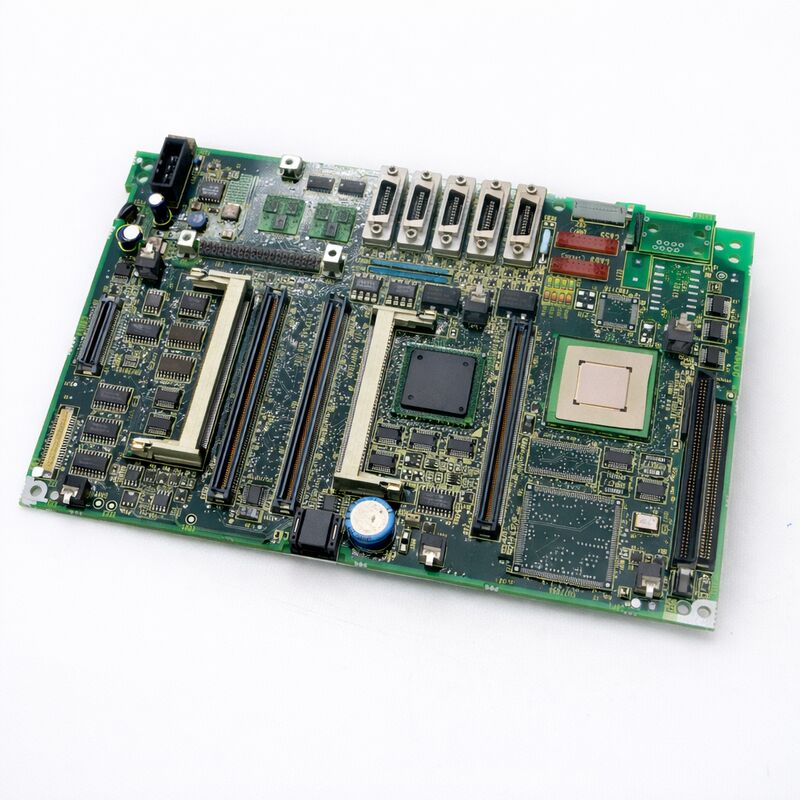

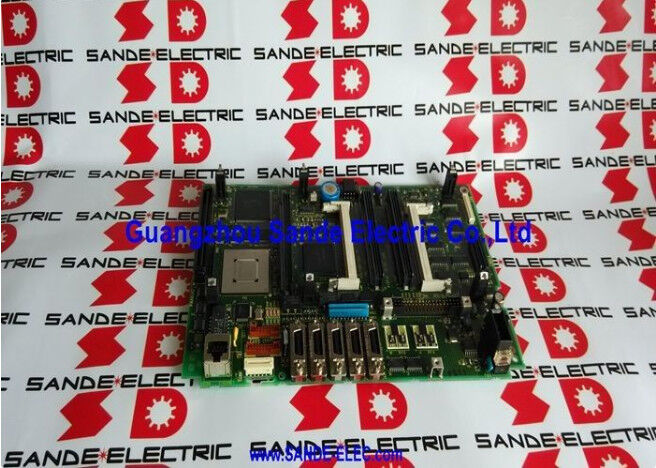

A2B-8100-0662 Fanuc PCB Board A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662∙ Série 21i-B Controle CPU Principal PCB PMC-SA1, Sem Ethernet, Série A20B-8100, LCD-Muntado, Para 21i-MB / 21i-TB, Japão Origem

Número da parte:A20B-8100-0662

Fabricante:FANUC Corporation (Japão)

Categoria do produto:Pcb √ placa-mãe da CPU principal (CNC Control Motherboard)

Série:Família de placas principais FANUC 16i-B / 18i-B / 21i-B

Resumo

OFANUC A20B-8100-0662É a placa de CPU principal para controladores CNC da série 21i-B FANUC configurados com PMC-SA1 e sem Ethernet incorporado.

É a variante específica da placa-mãe que define o conjunto de características do sistema 21i-B para esta configuração: um capaz,controlador CNC rentável para aplicações de torno (21i-TB) e centro de usinagem (21i-MB) adequado para a gama média de complexidade da máquina-ferramenta.

Dentro da família de placas principais A20B-8100-066x, cada número de peça corresponde a uma combinação específica de designação de série CNC e configuração de recursos de bordo.:PMC-SA1, sem Ethernet.

A designação PMC-SA1 refere-se à especificação PMC (Programmable Machine Controller) ‡ SA1 é o PMC de nível de entrada da geração 21i-B,Gestão da lógica típica da escada da máquina sem a capacidade de programação avançada da variante SB7.

A ausência de Ethernet incorporado é a outra característica definidora: máquinas que exigem conectividade de rede de fábrica devem adicionar uma placa de opção Ethernet externa,enquanto as máquinas que se comunicam apenas via RS-232C ou PCMCIA operam com esta placa como padrão.

A série 21i-B é a CNC principal da FANUC para máquinas-ferramenta de produção de uso geral.dentro de uma especificação de PMC e de contagem de eixos adequada para máquinas-ferramenta típicas de 2 a 4 eixos.

Principais especificações

O 21i-B na geração 16i-B / 18i-B / 21i-B

A família A20B-8100-066x abrange toda a série i de segunda geração em três designações CNC:

O 21i-B ocupa a posição mais baixa na hierarquia de eixos e funções desta geração.

O 21i-B é adaptado a máquinas-ferramenta onde 2 a 4 eixos e funcionalidade de ciclo padrão satisfazem todos os requisitos de usinagem ­ que descreve a maioria dos tornos convencionais,Centros de usinagem verticais, e máquinas de perfuração na produção mundial.

Uma diferença notável de hardware é o módulo da CPU. O 21i-B usa processadores de CPU de especificação mais baixa em comparação com o 16i-B e 18i-B.

Os requisitos de processamento do 21i-B são proporcionalmente mais baixos ∙ menos eixos, programas de peças mais simples,menor demanda de processamento simultâneo para que a especificação da CPU reduzida seja apropriada e não limite o desempenho prático da máquina.

PMC-SA1 O que significa na prática

O PMC (Programmable Machine Controller) num CNC FANUC é o PLC incorporado.Mudanças de ferramentas, sistemas de paletes, e tudo fora do controle direto de servo e fuso.

A PMC-SA1 é a especificação PMC de nível de entrada da geração 21i-B:

Etapas do programa:O SA1 suporta um número definido de degraus de escada ‡ suficientes para os requisitos PMC dos tornos de dois eixos ou dos centros de usinagem de três eixos.

Símbolos da escada:O SA1 fornece o conjunto padrão de contatos de relé, bobinas, temporizadores, contadores e funções de comparação usadas na lógica de escada convencional da máquina-ferramenta.

Velocidade de execuçãoSA1 executa na taxa necessária para a resposta normal de E/S da máquina, adequada para funções de fuso, refrigerante, porta e ferramenta com tempos de resposta em dezenas de milissegundos.

Para máquinas com trocadores de ferramentas complexos, sistemas multipaletos ou interfaces de macro de utilizador extensas,O PMC-SB7 (disponível nas placas -0663 e -0665) oferece mais etapas de programação e capacidade ampliada.

O SA1 do -0662 serve a maioria das aplicações padrão de máquinas-ferramenta sem limitação.

Perguntas frequentes

P1: Uma máquina 21i-B tem uma placa -0662 (PMC-SA1, sem Ethernet). Pode ser substituída pela -0664 (PMC-SA1, com Ethernet)?

Fisicamente e eletricamente, o -0664 pode substituir o -0662.

A única diferença é que o -0664 adiciona capacidade Ethernet embutida o -0662 não tem a porta Ethernet simplesmente não é usada se não estiver conectada.

Confirmar que a versão do software FROM dos módulos da placa de substituição é compatível com a configuração específica da máquina antes da substituição.

P2: Após a instalação de um A20B-8100-0662 de substituição, o 21i-B mostra o alarme PMC ER01 (programa não encontrado).

O alarme de PMC ER01 indica que o programa de escada de PMC não está presente na SRAM.

Ou o backup da SRAM não foi restaurado após a substituição, o módulo da SRAM não foi transferido da placa original ou o processo de restauração não foi concluído.Confirmar o módulo SRAM da placa original está instalado na nova placa.

Em seguida, restaurar o backup da SRAM a partir do meio de backup.

P3: A máquina 21i-B não precisa de Ethernet. Se uma placa -0664 for usada como substituição, a Ethernet não utilizada causa algum problema?

Não, a porta Ethernet incorporada no -0664 está inativa se não estiver ligado nenhum cabo e não estiverem configurados parâmetros Ethernet.

Não consome recursos do sistema nem afeta o desempenho do CNC.

A substituição é funcionalmente transparente para máquinas que não usam Ethernet.

P4: Qual é a placa de controlo do eixo necessária no A20B-8100-0662 para um centro de usinagem de 4 eixos?

O A20B-3300-0032 (4-axis servo control card, Series 90B0 servo software) é o cartão correto para uma configuração de 4 eixos 21i-B.

O A20B-3300-0033 lida com configurações de dois eixos.Verifique sempre qual cartão de eixo está montado na máquina original antes de encomendar uma substituição ̇ o cartão de eixo é transferido com os outros módulos quando a placa principal é substituída.

P5: O módulo DRAM para o A20B-8100-0662 é o mesmo que para as placas principais 16i-B ou 18i-B?

O 21i-B utiliza módulos DRAM diferentes dos utilizados no 16i-B e no 18i-B. O 21i-B (sem Ethernet) usa A20B-3300-0291 (16MB DRAM) ou A20B-3300-0290 (32MB DRAM).

Os 16i-B e 18i-B utilizam A20B-3300-0310 (16MB) ou A20B-3300-0311 (32MB).

A montagem de um módulo DRAM 16i/18i em uma placa principal 21i-B causa falha de inicialização.
