A2B-8100-0670 Fanuc PCB Board A20B81000670 A2OB-8IOO-O67O

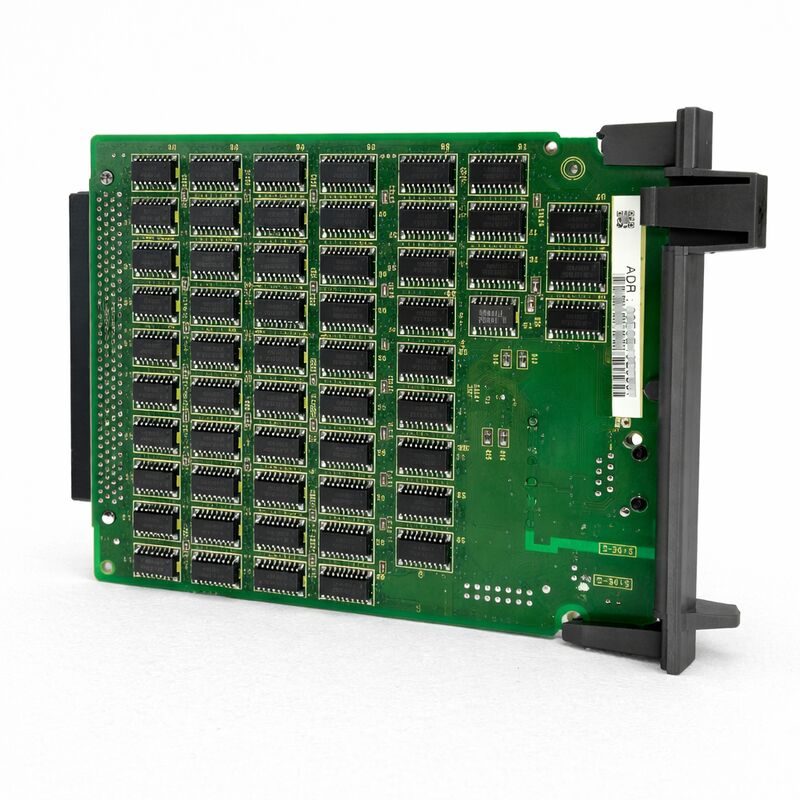

FANUC A20B-8100-0670 ∙ Fast Ethernet Board ∙ Standalone CNC Ethernet Option PCB, FOCAS1 / DNC1 / Factolink Network Interface, Série A20B-8100, Japão Origem

Número da parte:A2B-8100-0670

Fabricante:FANUC Corporation (Japão)

Categoria do produto:PCB Ethernet Option Board (tipo CNC autônomo)

Série:A20B-8100

Resumo

OFANUC A20B-8100-0670é uma placa de opção Fast Ethernet para os controladores CNC da série i da FANUC. Instala-se no slot de opção de uma unidade de controlo CNC independente,adição de uma porta Ethernet 100BASE-TX que permite ao controlador se conectar a uma LAN de fábrica.

Sem esta placa ou a função Ethernet incorporada disponível em certas variantes de placa principal um CNC da série i FANUC não tem ligação direta à rede.Só pode comunicar através de cabo serial RS-232C ou HSSB.

O A20B-8100-0670 muda isso. Uma vez instalado e configurado, o CNC torna-se um nó de rede.

Pode receber e enviar programas NC, responder a chamadas FOCAS2 API de software de monitoramento, participar em transferências de arquivos DNC1/Ethernet servidor de dados,e exibir as telas de orientação do operador Factolink empurradas de um servidor de fábrica.

A designação independente na categoria do produto é específica e importante.

Os controladores da série i da FANUC são disponibilizados em duas arquiteturas físicas: integrados (compatíveis, montados em LCD) e autônomos (a eletrónica CNC num gabinete separado).

O A20B-8100-0670 é projetado para as unidades de tipo autônomo onde os painéis de opção são instalados em slots de rack dedicados dentro do gabinete de controle.

Principais especificações

O que a placa Ethernet permite

Uma vez instalado o A20B-8100-0670 e configurados os parâmetros Ethernet do CNC, várias funções de conectividade ficam disponíveis:

FOCAS1/Ethernet.FOCAS (FANUC Open CNC API Specification) é a API padrão da FANUC para acessar dados CNC de aplicativos externos.

Com a placa Ethernet, os aplicativos executados em um PC ou servidor podem se conectar via TCP/IP para ler a carga do fuso, posição do eixo, estado de alarme, nome do programa,e dezenas de outros elementos de dados CNC em tempo real.

Esta é a base da monitorização da máquina, dos painéis OEE e da integração do MTConnect nas máquinas da série i da FANUC.

DNC1/Ethernet.A função DNC1 permite que os arquivos do programa NC sejam carregados a partir de um servidor de arquivos acessível pela rede em vez de serem transferidos antecipadamente para a memória interna do CNC.

O CNC solicita um arquivo de programa por nome, e a placa Ethernet o recupera do caminho do servidor DNC configurado através da rede.

Esta é a forma padrão de grandes programas – programas de usinagem de moldes de vários mil blocos, por exemplo – são executados em máquinas CNC sem a sobrecarga de uma grande memória local.

Facto-link.O Factolink é o sistema de orientação do operador da FANUC.

Um servidor Factolink empurra páginas de texto para a tela do CNC, permitindo que instruções de configuração, instruções de manutenção ou dados de produção sejam apresentados diretamente no painel do operador.

A placa Ethernet fornece o link de rede que torna as atualizações do Factolink possíveis em tempo real a partir de um servidor central.

Contexto da instalação

O A20B-8100-0670 instala-se em um slot de opção disponível no rack de controle do CNC autônomo.Ele se conecta ao conector F-bus no plano traseiro e é detectado pelo software do sistema CNC durante a inicialização.

Após a instalação, os parâmetros de rede do CNC devem ser configurados ¢ endereço IP, máscara de sub-rede, gateway padrão e os parâmetros de função específicos para FOCAS, DNC1 ou Factolink,Dependendo dos serviços utilizados.

Estes parâmetros são inseridos através das telas de parâmetros SYSTEM / Ethernet do CNC no modo MDI e armazenados em memória não volátil.

A placa em si requer uma opção de software Ethernet compatível para ser ativada no software do sistema do CNC (FROM).A instalação da placa sem a licença de opção de software correspondente resulta na inatividade da função Ethernet.

Verifique a configuração de opção do CNC antes de encomendar esta placa como substituição independente.

Perguntas frequentes

Q1: O A20B-8100-0670 está instalado mas a tecla soft EMBED PORT não aparece no ecrã SYSTEM.

A causa mais comum é que a opção de software Ethernet não está ativada no módulo FROM do CNC. O hardware da placa Ethernet deve ser correspondido por uma opção de software ativada na licença CNC.

Verificar a função Ethernet no ecrã de opções do CNC (SISTEMA → [OPÇÕES]).

Se não estiver listado ou não estiver habilitado, o tabuleiro não pode ser ativado sem a opção de software correspondente.

P2: O A20B-8100-0670 pode suportar chamadas FOCAS2 API a partir de um software de monitoramento de máquina moderno?

Sim. FOCAS1/Ethernet (que o A20B-8100-0670 suporta) e FOCAS2 partilham uma base de protocolo compatível.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

Confirmar a versão específica da biblioteca FOCAS2 e a série CNC compatível com o fornecedor de software.

P3: O CNC é de tipo 16i-B ou 18i-B integrado (montado no LCD).

O A20B-8100-0670 é especificamente para unidades CNC de tipo autônomo com slots de opção de rack dedicados.Unidades CNC integradas (montadas em LCD) 16i-B/18i-B/21i-B usam uma arquitetura de slot opcional diferente e diferentes placas de interface Ethernet.

Confirmar a arquitetura física do CNC antes de encomendar ¢ unidades autônomas têm a eletrônica em um armário de rack separado,enquanto as unidades integradas têm a eletrônica integrada atrás do painel LCD.

Q4: Quantas conexões FOCAS simultâneas suporta o A20B-8100-0670?

A placa Ethernet suporta um número limitado de conexões TCP/IP simultâneas, conforme definido pela especificação FANUC FOCAS1/Ethernet, normalmente até três conexões de aplicativo simultâneas.Tentar abrir mais conexões do que a placa suporta causa recusas de conexão ou timeouts no software de aplicação.

Para ambientes que exigem muitos consumidores de dados simultâneos, uma única concentração de dados FOCAS2 que se conecta uma vez ao CNC e redistribui os dados é a arquitetura padrão.

P5: Após a substituição do A20B-8100-0670, os parâmetros Ethernet aparecem em branco. Existe uma maneira de recuperá-los sem os registros de configuração originais?

Os parâmetros da Ethernet (endereço IP, máscara de sub-rede, caminho do servidor DNC, etc.) são armazenados na SRAM do CNC.

Se a placa tiver sido substituída sem antes fazer backup da SRAM, ou se os parâmetros tiverem sido eliminados durante a substituição, devem ser reinseridos manualmente.

Os parâmetros para FOCAS, DNC1 e Factolink são todos inseridos nas telas de parâmetros SYSTEM → Ethernet.

Contacte a documentação de serviço do fabricante da máquina-ferramenta ou o administrador da rede da fábrica para a configuração IP original, se os registos não estiverem disponíveis localmente.
