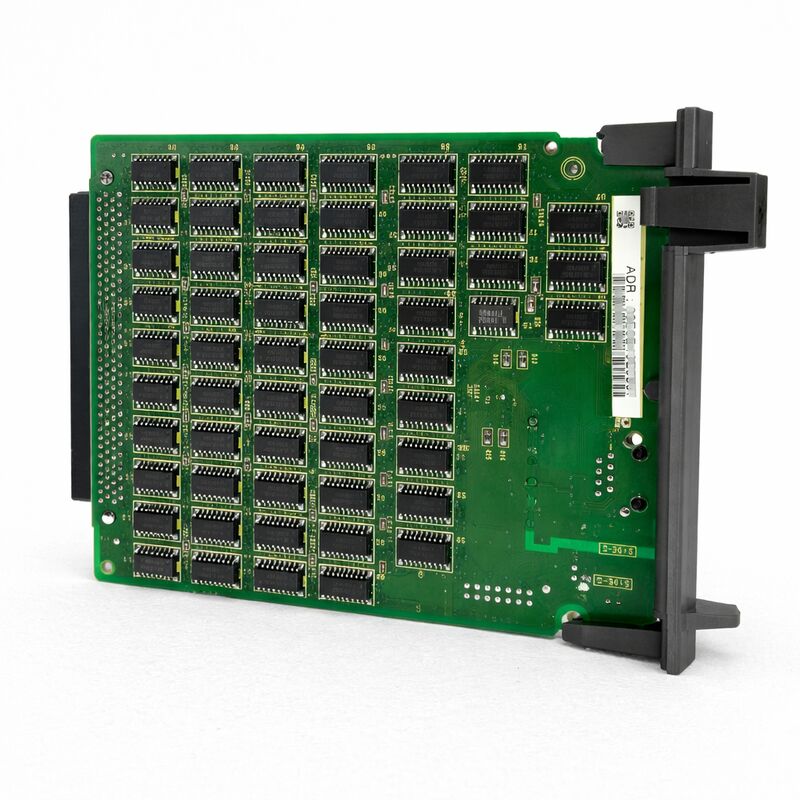

Placa A20B81000671 A2OB-8IOO-O67I do PWB de A20B-8100-0671 Fanuc

FANUC A20B-8100-0671 FL-NET PCB de comunicação Ethernet

Resumo

OA20B-8100-0671É umPCB de comunicação FL-NET EthernetNoA20B-8100A família é identificada como umaConselho FL-NET, umCartão Ethernet, e umTabela de interface FL-NET, colocando-o na camada de comunicação do controle em vez da secção de servo, potência ou exibição.

O modelo também está associado com standaloneDispositivos de comando de robôs da série i, incluindo as configurações de uma única ranhura em que a comunicação a nível de rede faz parte da estrutura do controlador instalado.

De uma perspectiva de manutenção, esta placa é usada onde o controlador já depende da conectividade FL-NET fieldbus entre máquinas, células ou sistemas robóticos.

Isso torna a correspondência exata de funções da placa especialmente importante: um PCB de comunicação deve preservar o mesmo caminho de protocolo, o papel do conector e a arquitetura de controle instalada já presente na máquina.

A placa é geralmente manuseada em canais de substituição, renovação e estoque testado,que é típico do hardware de comunicação base instalado que permanece em serviço muito tempo após a versão original do sistema.

Dados técnicos

Aplicações

Esta placa é adequada paraSistemas CNC e robóticos FANUC instaladosque já utilizamComunicação FL-NETNoA20B-8100-0671posição do quadro.

É especialmente relevante em layouts de comunicação de célula de produção, onde máquinas ou robôs trocam dados através de hardware de controle ligado a bus de campo.

Ele também se encaixa em situações de serviço em que a placa de rede original falhou, mas o resto do hardware do controlador permanece no lugar.

Orientações para a substituição

Antes de encomendar, confirme o código da placa instalado diretamente no hardware e verifique se o controlador existente usaFL-NETem vez de outro padrão de rede, como DeviceNet, PROFIBUS ou hardware adicional padrão Ethernet.

É igualmente importante confirmar o fator de forma e a disposição das ranhuras do controlador, especialmente nas configurações de controlo autónomas da série i.

A correspondência da família de placas exata é a maneira mais segura de manter a estrutura de rede existente inalterada.

Perguntas frequentes

P1: Que tipo de quadro é o A20B-8100-0671?
É umPCB de comunicação FL-NET EthernetEm sistemas instalados, o seu papel é fornecer comunicação a nível de bus de campo para o hardware de controlo CNC ou robô, em vez de lidar com a lógica de exibição, conversão de potência interna,ou controlo do servoamplificador.

Isso faz com que seja uma placa de lado da rede com uma função de comunicação claramente definida.

P2: Por que a descrição do FL-NET é tão importante?
Porque o protocolo de comunicação é uma das características definidoras do conselho.

Um controlador já construído em torno do FL-NET deve manter o mesmo tipo de placa de comunicação para preservar a arquitetura de rede original, o caminho da mensagem e a estrutura de troca de dados máquina a máquina.

A troca para uma placa de comunicação diferente pode mudar o papel da interface, mesmo que a família de placas pareça semelhante.

P3: Isto é uma placa de robô ou uma placa CNC?
Pode aparecer em ambos os ambientes de controlo, mas o ajuste mais específico descrito para este modelo está dentro deDispositivos de comando de robôs da série ie contextos de comunicação CNC.

O ponto comum não é a categoria de máquinas em si, mas aFunção de comunicação do FL-NETdentro da estrutura de controlo instalada.

Essa é a parte que deve corresponder durante a substituição.

P4: Isto é uma placa principal?
Não, este modelo pertence aocamada de painel de comunicação, não a placa-mãe do sistema.

Ele suporta conectividade de rede e troca de dados dentro do controlador, enquanto a placa principal permanece responsável pela plataforma de controle mais ampla e funções do lado do processador.

P5: O que deve ser verificado antes de comprar?
Verifique o número de peça instalada, confirmar o controlador usaFL-NET, verificar a posição do slot, e certifique-se de que o quadro existente é realmenteA20B-8100-0671.

Nas placas de comunicação mais antigas, a leitura do rótulo da placa real no armário é mais confiável do que depender apenas de uma lista de peças da máquina ou memória.
