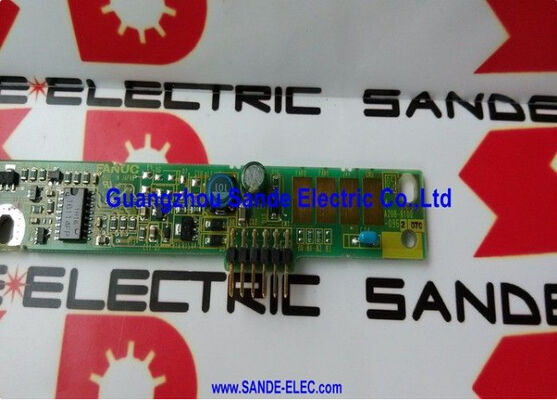

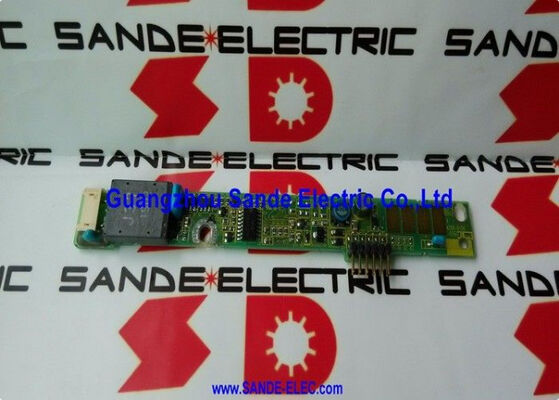

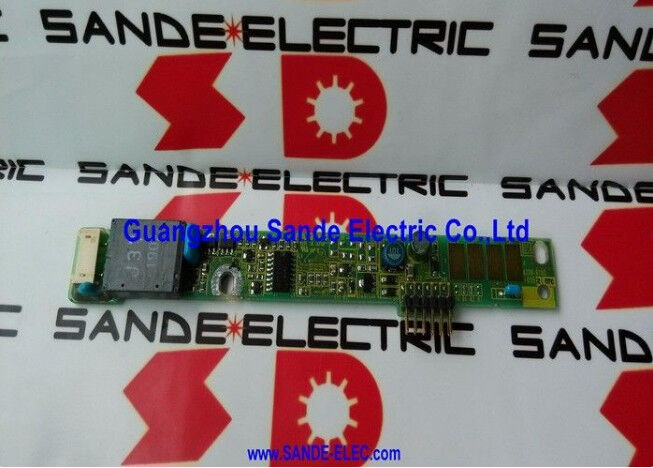

A20B-8100-0961 | FANUC 30i/31i/32i Modelo A LCD Backlight Inverter PCB — Monocromático de 7,2 polegadas/CCFL/LCD/MDI integrado e autônomo

O que este inversor faz

O A20B-8100-0961 converte CC de baixa tensão em CA de alta frequência e alta tensão exigida por uma lâmpada de retroiluminação CCFL.

Um painel LCD monocromático de 7,2 polegadas não produz imagem visível sem a lâmpada CCFL acesa. A lâmpada precisa de aproximadamente 600–1.000 V CA a 40–80 kHz para iniciar e sustentar seu arco – tensões e frequências não encontradas em nenhum outro lugar no sistema elétrico CNC. O A20B-8100-0961 gera esta CA de alta tensão a partir da CC de baixa tensão disponível na fonte de alimentação do CNC.

Quando este inversor falha, o display escurece. O CNC continua a operar normalmente – os programas são executados, a máquina corta – mas o operador não consegue ver a interface.

Especificações principais

Duas configurações válidas

O mesmo A20B-8100-0961 atende a dois tipos de instalação de display físico na plataforma 30i Modelo A:

Controlador integrado da série i:O teclado LCD e MDI fazem parte da unidade CNC integrada. O display, o teclado e os componentes eletrônicos principais do CNC estão alojados no mesmo conjunto – o inversor está dentro desta unidade integrada.

Unidade LCD/MDI digital independente:Um conjunto LCD/MDI separado conectado por cabo ao gabinete CNC. O painel do operador está fisicamente na frente da máquina; a eletrônica do CNC está no gabinete da máquina. O inversor reside dentro da unidade LCD/MDI independente.

Ambas as configurações usam o mesmo display CCFL monocromático de 7,2 polegadas e o mesmo inversor A20B-8100-0961.

Cenários de aplicação

Apagão repentino da tela:O ecrã de um centro de maquinação FANUC 30i Modelo A fica completamente escuro. O CNC continua operando normalmente – o monitoramento do ciclo através da máquina mostra o corte normal. O inversor A20B-8100-0961 falhou, cortando a tensão do inversor CCFL. A substituição restaura a exibição.

Escurecimento progressivo da tela:A tela de 7,2 polegadas do CNC 31i Modelo A escurece gradualmente ao longo dos meses. O esgotamento do mercúrio CCFL eventualmente atinge o ponto em que o inversor não consegue compensar. A substituição da lâmpada A20B-8100-0961 e da lâmpada CCFL restaura o brilho total.

Perguntas frequentes

Q1: O A20B-8100-0961 é compatível com sistemas 30i Modelo B ou LCD colorido 30i?

A descrição afirma explicitamente "30i, 31i, 32i modelo A apenas com monitor monocromático Fanuc LCD 7.2". As variantes do Modelo B e as configurações de LCD colorido usam PCBs de inversor diferentes. Confirme a designação do modelo CNC e o tipo de exibição do hardware antes de fazer o pedido.

Q2: Como posso saber se o A20B-8100-0961 falhou em relação à lâmpada CCFL?

Ambos produzem uma tela escura ou fraca. Meça a saída do inversor quando energizado: um inversor funcional produz CA de alta tensão no conector da lâmpada mesmo quando a lâmpada falha. Nenhuma saída HV aponta para o inversor. A saída HV está presente, mas a lâmpada não acende aponta para a lâmpada CCFL. Na prática, substituir o inversor e a lâmpada CCFL juntos é a solução mais confiável quando a idade do display é significativa.

Q3: Uma tela escura pode ser a falha do inversor ou é sempre a lâmpada CCFL?

O escurecimento gradual ao longo de meses geralmente é o envelhecimento da lâmpada CCFL (esgotamento de mercúrio). O inversor regula para manter a corrente da lâmpada, mas não consegue compensar totalmente uma lâmpada esgotada. O escurecimento repentino ou o comportamento intermitente do display (funcionando e depois escurecendo) apontam com mais frequência para o inversor.

Q4: A substituição do A20B-8100-0961 precisa de alguma configuração de software CNC?

Não. O inversor é um componente de hardware de conversão de energia. A instalação da substituição restaura a unidade CCFL imediatamente após a inicialização. Nenhum parâmetro CNC ou alterações de software estão envolvidos.

P5: O conjunto da tela monocromática de 7,2 polegadas ainda pode ser reparado?

Sim. O 30i Modelo A é uma plataforma madura, mas usada ativamente – suas peças de serviço de exibição permanecem no mercado de reposição.
