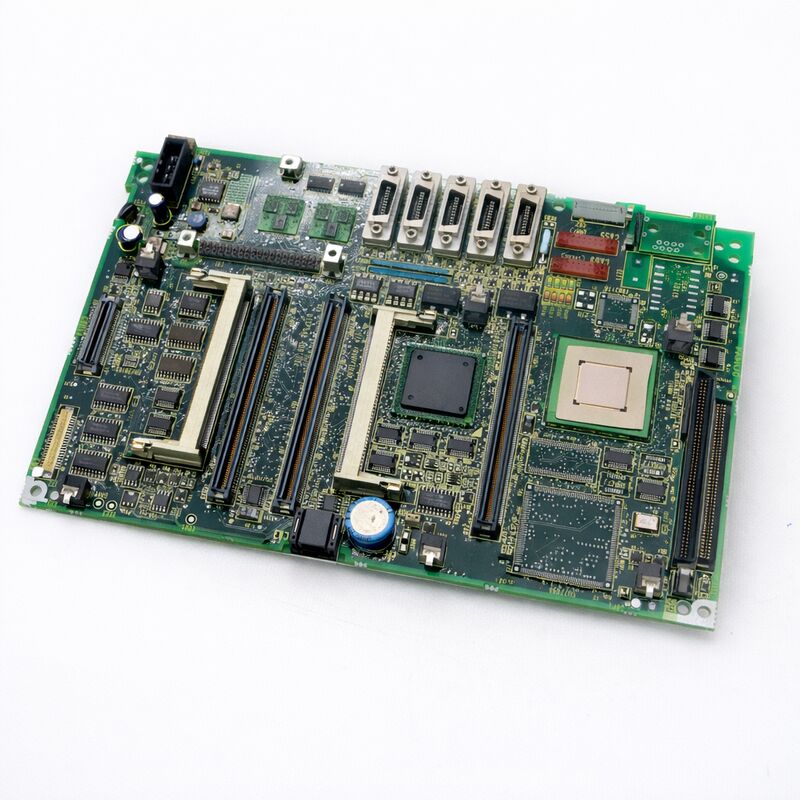

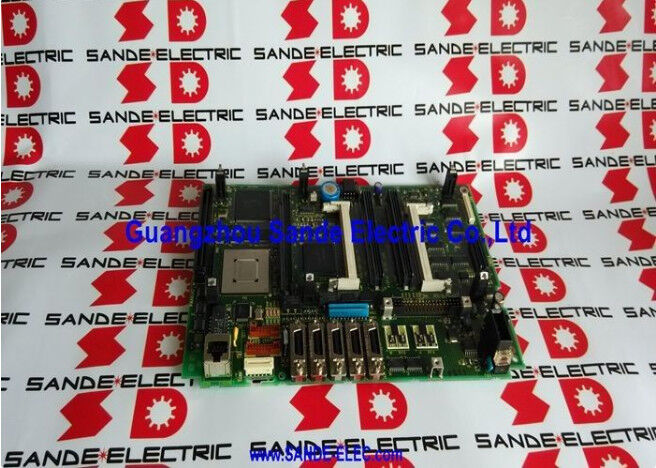

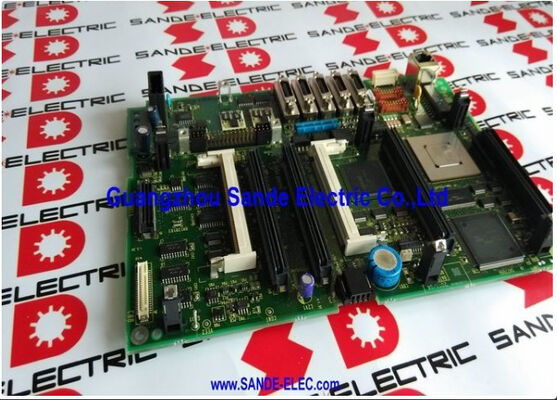

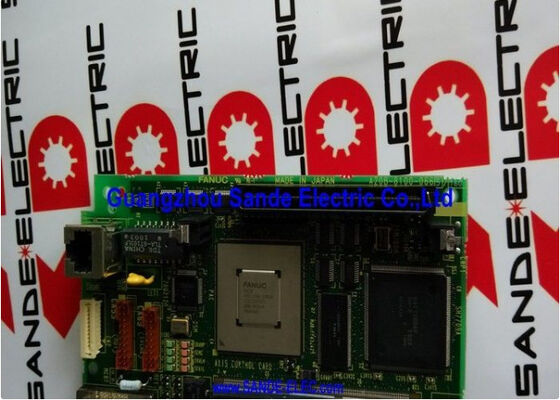

A2B-8101-0285 Fanuc placa de PCB A20B81010285 A2OB-8IOI-O285

FANUC A20B-8101-0285 ∙ Série 0i-C Mate PCB principal ∙ A20B-8101 placa mestre CNC integrada, FSSB Servo Interface, Japão Origem

Resumo

OFANUC A20B-8101-0285 (em inglês)é o PCB principal da série 0i-C Mate da FANUC a primeira geração da plataforma 0i-Mate que utiliza a comunicação FSSB (Fiber-optic Serial Servo Bus) como padrão,Trazendo fechamento de circuito servo digital de alta velocidade para um compacto, um pacote CNC orientado para o valor.

A designação "Mate" tinha um significado específico na hierarquia de produtos da FANUC: identificava a configuração de nível de entrada de uma determinada geração CNC,Fornecido a um custo de sistema inferior ao da variante com todas as funcionalidades, com limites para o número máximo de eixos e opções disponíveis que correspondem às necessidades das máquinas-ferramenta compactas sem especificar demais o controlador.

The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.

O 0i-B antes de ter estabelecido a plataforma;o 0i-C refinado com melhor implementação FSSB e atualizado servo software que melhorou após o desempenho de erro e precisão de contorno de alta velocidade.

Para os fabricantes de máquinas-ferramenta de tornos CNC compactos e centros de usinagem de 3 eixos, o 0i-C Mate com a placa principal A20B-8101-0285 ofereceu um pacote atraente: uma plataforma de controlo FANUC comprovada,Servo-propulsores baseados em FSSB, e um PMC com capacidade suficiente para o controlo das funções típicas da máquina a um preço que mantivesse a máquina acabada competitiva.

A tela monocromática de 7 polegadas é o diagnóstico da era do 0i-Mate-C. Esta foi a interface padrão do operador para a versão do Mate durante toda a geração 0i-Ce familiar para os maquinistas que trabalharam em máquinas da série 0i.

Foi só na geração 0i-D que o LCD a cores ficou disponível na plataforma Mate.e o ecrã monocromático de 7 polegadas continua a ser um dos identificadores reconhecíveis de máquinas equipadas com 0i-Mate-C no campo.

Principais especificações

0i-Mate-C no ecossistema de máquinas-ferramenta onde foi utilizado

O 0i-C Mate encontrou a sua mais forte adopção no segmento dos tornos CNC compactos, máquinas que produzem componentes virados para subconjuntos automotivos, fixações, acessórios hidráulicos, conectores elétricos,e peças de precisão semelhantes em grandes volumes.

Para estas máquinas, a configuração de 2 eixos (X e Z) do 0i-Mate-TC com controle de fuso foi exatamente o que era necessário.

O PMC tinha capacidade de entrada/saída suficiente e complexidade de escada para lidar com as funções auxiliares de um torno CNC normale transportador de fichas, sem exigir a capacidade ampliada do 0i-TC completo.

O 0i-Mate-MC serviu centros de usinagem vertical de 3 eixos na extremidade inferior do mercado, máquinas com um percurso de mesa na faixa 400~600 mm, adequadas para trabalho de protótipo, produção de curta duração,e aplicações educacionais.

Para estas máquinas, a interpolação simultânea de 3 eixos com um sistema de servo de grau FANUC era o requisito principal, e a limitação do Mate a 3 eixos não era uma restrição.

O que o 0i-Mate-C não ofereceu que o 0i-C completo forneceu: contagem de eixos além de 3 (excluindo a integração de mesa giratória de 4o eixo sem soluções criativas), capacidade de escada PMC expandida,salto de alta velocidade e outras opções avançadas, e o ecrã a cores.

Para máquinas onde essas capacidades eram necessárias, o 0i-C completo era a escolha apropriada.

Backup de dados ️ essencial antes de qualquer substituição de placa

O A20B-8101-0285 carrega os dados operacionais da máquina em suas áreas de memória FROM e SRAM integradas.:todos os parâmetros CNC (mais de 1000 configurações individuais que definem os limites de deslocamento do eixo, os ganhos de servo, os limites de controlo do programa, o comportamento de interpolação e todas as outras funções CNC),todos os programas de peças armazenados na memória CNC, o programa de escada PMC e os parâmetros PMC, a biblioteca de macro, se estiver presente, e os dados de deslocamento das ferramentas e das coordenadas de trabalho.

No 0i-Mate-C, a mídia de E/S para backup depende do que a máquina tem disponível: cartão de memória (PCMCIA nesta geração), conexão serial RS-232C,ou, em algumas configurações, uma ligação de ligação I/O.

O espaço limitado da tela do ecrã monocromático de 7 polegadas torna os menus de backup um pouco mais intensivos em navegação do que os CNCs de tela a cores posteriores,Mas o procedimento está bem documentado no manual de manutenção do Mate-C..

Depois de instalar a placa de substituição e carregar todos os dados de backup,A máquina deve passar por um ciclo de regresso e a precisão do eixo deve ser verificada com uma medição de corte de ensaio ou de calibre antes de a máquina voltar à produção..

Arquivo de diagnóstico LED

A placa A20B-8101-0285, tal como a maioria das placas principais da FANUC, possui uma série de LEDs indicadores na face que mostram o progresso do arranque e qualquer falha que ocorra durante a inicialização.

Estes LEDs circulam através de uma sequência definida enquanto a CPU executa seu auto-teste: verificação da fonte de alimentação, checksum da ROM, teste da SRAM, tentativa de inicialização do sistema de servo, e assim por diante.

Uma falha em qualquer estágio faz com que a sequência de LED pare em um padrão específico.

Os padrões de LED e seus significados estão documentados no manual de manutenção 0i-Mate-C. reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletion, falha do cabo FSSB, falha do servo amplificador) está impedindo a conclusão normal do arranque.

Perguntas frequentes

P1: Depois de substituir o A20B-8101-0285 e carregar todos os dados de backup, eixos não se movem e o CNC mostra "SV-417 erro de saída analógica". O que é isso?

SV-417 normalmente indica um problema com a ligação FSSB ou a inicialização do servo amplificador.A ligação do cabo FSSB deve ser inspeccionada .

Verificar igualmente se os parâmetros de atribuição do eixo do FSSB foram corretamente restaurados a partir do backup.

Se o FSSB não conseguir estabelecer a comunicação, todos os eixos de servo apresentarão erros de prontidão.

Se o cabo de fibra e os parâmetros estiverem corretos, ligar os servoamplificadores de forma independente (se possível) para verificar o seu estado LED.

P2: O ecrã 0i-Mate-C mostra "B-64305EN" ou texto manual semelhante durante uma tela específica.

Os ecrãs FANUC CNC ocasionalmente mostram sequências de referência internas ou texto de versão de software durante as telas de diagnóstico ou configuração.

Os principais indicadores de problemas no ecrã ou no quadro são: o ecrã não iluminado, o ecrã mostrando caracteres distorcidos em todas as telas (não apenas uma mensagem de diagnóstico),ou os ecrãs de funcionamento normais da máquina serem inacessíveis.

Se apenas uma ou algumas telas exibirem texto inesperado enquanto a operação normal continua, geralmente se trata de um item de configuração de parâmetros e não de uma falha de hardware.

P3: O número de série CNC da máquina (ID da máquina) é armazenado na placa principal.

O número de série CNC e a identificação do software do sistema são armazenados na área FROM da placa e fazem parte do procedimento normal de backup/restauro.Se os dados da placa original foram copiados antes da falha e a restauração está completa, o número de série CNC como armazenado na memória do controlador será restaurado.

No entanto, o número de série físico do cartão original não pode ser transferido para o cartão de substituição.

Se o número de série CNC for utilizado para registos de registo de opções ou registos de manutenção,atualizar esses registros para refletir o número de série físico da nova placa e observar que o número de série CNC funcional no software foi restaurado a partir de backup.

Q4: A máquina 0i-Mate-C tem apenas 2 eixos servo (configuração de torno). A substituição A20B-8101-0285 mostra configurações corretas de parâmetros, mas um eixo não responde. O que deve ser verificado?

No 0i-Mate-TC, os dois eixos de servo (X e Z) conectam-se aos amplificadores de servo através da cadeia FSSB.Verificar a atribuição do eixo do FSSB ∙ o parâmetro que define qual posição do FSSB corresponde a qual eixo CNC.

Se a atribuição do FSSB não corresponder à ordem física da cadeia do amplificador, o CNC comanda um eixo, mas o outro amplificador responde.

Verificar também se o cabo de codificação para o eixo que não responde está correctamente ligado. Um cabo de codificação desconectado impede que o eixo seja inicializado, mesmo que a ligação de comando FSSB esteja a funcionar.

P5: O A20B-8101-0285 é compatível com a placa principal 0i-C completa (não Mate) e pode estender uma máquina Mate para 4 eixos?

O 0i-Mate-C e o 0i-C completo usam placas principais diferentes com configurações de software diferentes.

A A20B-8101-0285 é a placa específica do Mate e seu software integrado suporta a contagem máxima de eixos do Mate.

Adicionar um 4o eixo a uma máquina 0i-Mate-C exigiria a substituição de todo o sistema CNC por uma configuração completa 0i-Ce servo hardware potencialmente diferente.

Esta não é uma simples troca de placas e representa um projeto de modernização do sistema CNC, em vez de uma substituição de manutenção.
