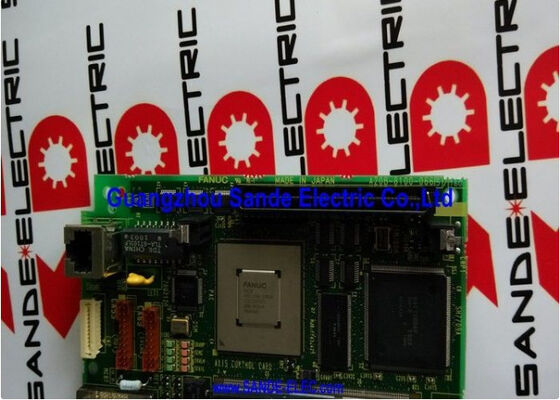

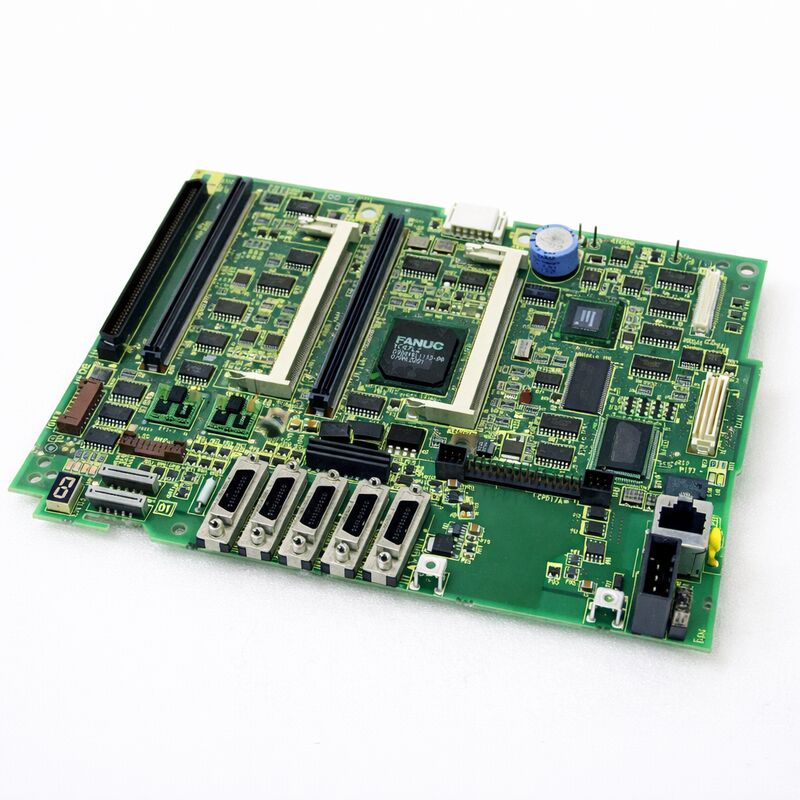

FANUC A20B-8101-0374 -- PCB principal -- A20B-8101 High-End CNC Controller Série
OFANUC A20B-8101-0374 (em inglês)Pertence à família de placas A20B-8101 - a principal série de PCB da FANUC para a geração CNC de alto desempenho da série 30i/31i/32i.Esta família abrange o hardware de controlo para os controladores CNC FANUC mais capazes produzidos durante a era da série i.
As máquinas que executam estes controladores executam trabalhos que as gerações CNC mais simples não podem: interpolação simultânea de cinco eixos, operação de vários caminhos com execução de programa independente em cada caminho,nanointerpolação de alta velocidade para peças críticas de acabamento de superfície, e sincronização complexa entre as operações de torneamento, fresagem e moagem em máquinas compostas.
Principais especificações
| Parâmetro |
Valor |
| Série |
A20B-8101 |
| Plataforma CNC compatível |
FANUC Série 30i/31i/32i-A e variantes |
| Função |
PCB de controlo principal / de alta função |
| Tensão de funcionamento |
Sistema interno fornecido (rack CNC) |
| Construção |
Componentes FR-4, SMD de qualidade industrial |
| Interface |
FSSB, fuso em série, ligação I/O, ecrã |
| Situação |
Disponível -- remodelado, testado |
| Origem |
Japão |
A plataforma 30i/31i/32i-A -- O que o Conselho de Controle apoia
A geração CNC da Série 30i/31i/32i-A está no topo da linha CNC de máquinas-ferramenta da FANUC.
- Mecanismo de mecanização de várias vias:O 30i/31i/32i-A suporta vários caminhos de programa independentes executados simultaneamente.
- Número elevado de eixos:Um único CNC 30i/31i/32i-A pode controlar até 40 eixos em todos os caminhos, com até 20 eixos de servo e 4 fusos em algumas configurações.
- Interpolação de alta velocidade:A função de nano-interpolação processa comandos de interpolação em resolução submicrônica, exigindo tempos de ciclo muito rápidos.
- Controle simultâneo de cinco eixos:O controle do ponto central da ferramenta, as funções do plano de trabalho inclinado e a interpolação simultânea de cinco eixos são executados através do processador da placa de controle.
Considerações de manutenção para placas da série A20B-8101
A substituição de qualquer placa de controlo principal num CNC de ponta requer mais preparação do que a substituição de uma placa periférica ou opcional:
- O backup de dados é essencial:Todos os dados específicos da máquina devem ser recolhidos antes da retirada do quadro
- Materiais de assentos do módulo:Os módulos de ligação devem estar totalmente e correctamente instalados após a sua reinstalação.
- Sequência de verificação:Após a substituição, verificar sistematicamente: parâmetros CNC, execução da escada PMC, prontidão do eixo, prontidão do fuso e execução completa do programa
Perguntas Frequentes
P1: O CNC da Série 30i inicia, mas imediatamente mostra um alarme de configuração de sistema "9001" ou similar.
Um alarme de configuração do sistema na primeira inicialização após a substituição da placa geralmente indica que o software do CNC não pode reconhecer a configuração de hardware da placa de substituição.Verificar se os dados da SRAM foram carregados corretamenteSe a SRAM estiver carregada corretamente e o alarme persistir, a variante da placa pode exigir um ajuste de parâmetros de software ou pode não ser a revisão de hardware correta.
P2: As placas de opção da família A20B-8101 podem ser utilizadas de forma intercambiável em diferentes configurações de máquinas 30i/31i/32i?
As placas de opção da família A20B-8101 são geralmente compatíveis com os sistemas 30i/31i/32i-A, desde que esteja instalado o mesmo protocolo de comunicação e o software CNC suporte essa opção.No entanto, os quadros de opções também exigem que a opção de software correspondente seja registada no CNC.
P3: As placas da série A20B-8101 disponíveis no mercado secundário têm, por vezes, letras de sufixo diferentes.
As letras de sufixo nos números de peças do FANUC normalmente indicam os níveis de revisão de hardware.confirmar com o fornecedor de peças que o sufixo específico oferecido é compatível com a configuração da placa principal da máquina-alvo.
Q4: Como deve o A20B-8101-0374 ser transportado e armazenado quando mantido como reserva?
Conservar na embalagem antistática original ou numa bolsa ESD-safe equivalente com dessecante.A placa contém componentes SMD de tom fino e lógica CMOS sensíveis à descarga eletrostática.
P5: Após uma substituição bem-sucedida da placa e a restauração dos dados, o CNC funciona, mas um eixo mostra os seguintes alarmes de erro durante a travessia rápida.
Os alarmes de erro em um único eixo após uma substituição da placa principal indicam mais frequentemente um problema de parâmetro do servo do que uma falha da placa principal.Verificar os valores dos parâmetros do servo para o eixo afectado em relação à linha de base documentada da máquinaSe os parâmetros parecerem corretos, inspeccionar a ligação FSSB de fibra óptica para o amplificador afectado.
