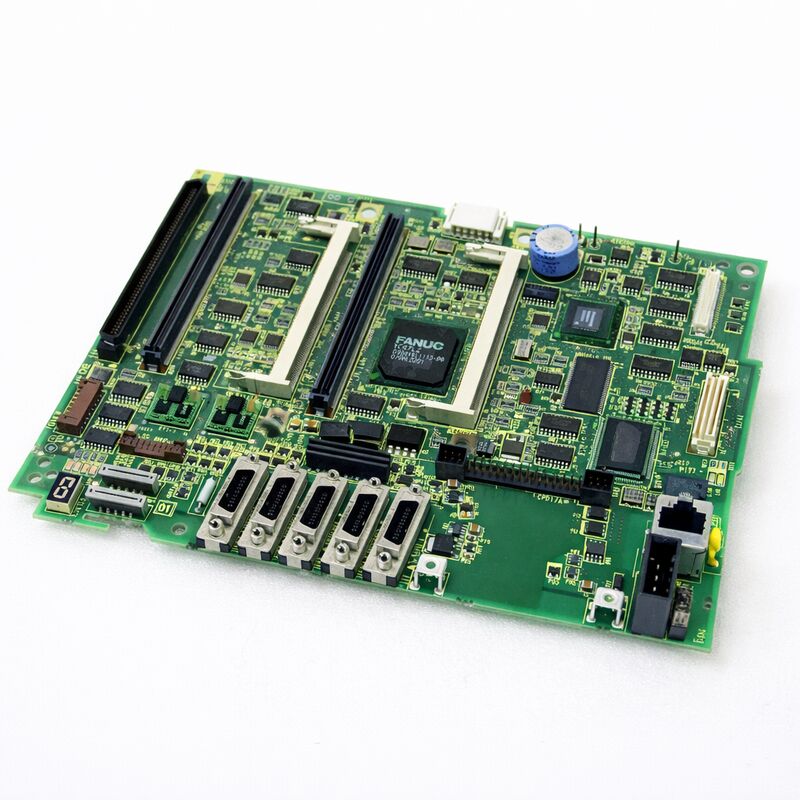

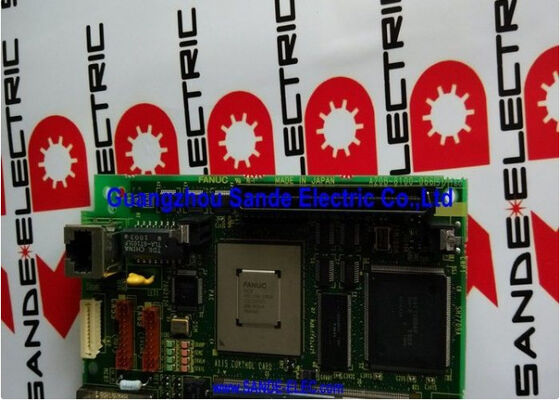

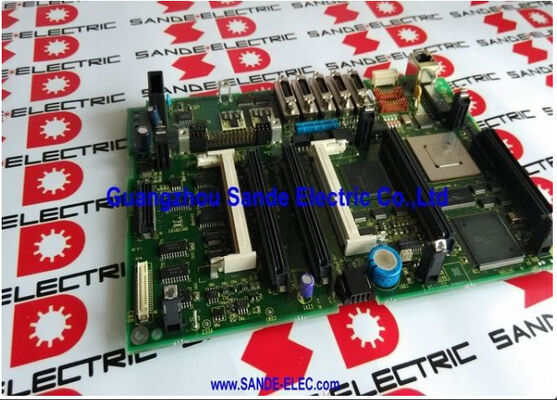

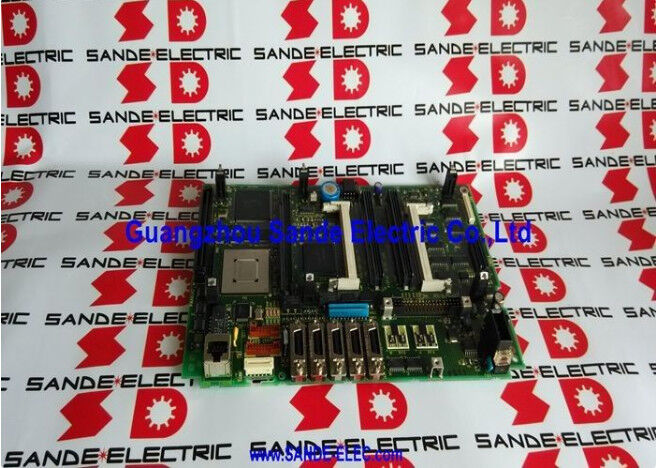

Placa A20B-8101-0401 Fanuc PCB A20B81010401 A2OB-8IOI-O4OI

FANUC A20B-8101-0401 | Placa Principal A5 para Séries 30i/31i/32i-A — Sem Função de PC, Montagem na Unidade LCD/MDI, Origem Japão

Visão Geral

A FANUC A20B-8101-0401 é a placa principal para uma das gerações de CNC mais capazes da FANUC. A Série 30i/31i/32i-A representa o nível de alto desempenho da série i da FANUC — controladores projetados para máquinas complexas, multi-caminho e multi-eixo. Centros de usinagem de cinco eixos.

Centros de torneamento compostos. Máquinas de retificação de engrenagens. Linhas FMS multi-paletes. Estas são as máquinas onde a família 30i/31i/32i reside.

A designação A5 refere-se à revisão de hardware desta placa dentro do ciclo de vida do produto da Série 30i/31i/32i-A.

Ela sucede variantes de placas principais anteriores e incorpora as atualizações de hardware da FANUC para atender aos requisitos de confiabilidade e compatibilidade que se acumularam durante a implantação em campo das versões anteriores.

Quando a FANUC lança uma variante de placa principal atualizada como a A5, ela geralmente se torna a substituta para todas as variantes anteriores — portanto, a A20B-8101-0401 serve não apenas como uma substituta direta para sua geração de hardware exata, mas também como a substituta apropriada para versões anteriores de placas principais na família 30i/31i/32i-A.

A especificação "sem função de PC" é um detalhe importante de aquisição.

A série 30i/31i/32i foi oferecida em duas configurações: padrão (sem PC integrado) e com função de PC integrada.

A variante com função de PC executa um PC embarcado baseado em Windows na mesma placa principal, permitindo as funções CNC abertas da FANUC, desenvolvimento de HMI personalizado e software de aplicação baseado em PC.

A A20B-8101-0401 é a variante sem PC. Ela não é intercambiável com a placa principal com função de PC — o hardware, conectores e configuração de software diferem entre as duas.

Especificações Chave

Montagem LCD/MDI — Por que é Importante

A Série 30i/31i/32i-A usa uma arquitetura física diferente dos controladores FANUC da série i anteriores. Na Série 16i/18i, a placa principal fica dentro do gabinete de controle em um rack. Na 30i/31i/32i-A, a placa principal é montada diretamente na parte traseira da unidade LCD/MDI — o painel do operador.

Essa integração reduz o tamanho geral do gabinete e simplifica a fiação, mas altera o procedimento de manutenção.

Para acessar a A20B-8101-0401, o painel do operador deve ser aberto ou a unidade LCD/MDI deve ser removida da máquina.

A placa é acessível pela parte traseira do painel. Isso significa que a substituição pode frequentemente ser feita na máquina sem desmontar completamente o gabinete de controle.

No entanto, a localização de montagem da unidade LCD/MDI — às vezes alta na máquina, às vezes em um pendente — significa que as condições de acesso variam significativamente entre os projetos de máquinas.

Planeje o acesso antes de começar. Confirme quais ferramentas são necessárias. Confirme que a placa de substituição está testada e pronta.

O backup e a restauração dos dados SRAM são a parte mais demorada do procedimento — a troca física da placa em si, uma vez que o acesso é estabelecido, é simples.

Dados SRAM — A Etapa Crítica de Backup

A A20B-8101-0401 interage com módulos FROM/SRAM que contêm todos os dados específicos da máquina.

Isso inclui parâmetros CNC, programa de ladder PMC (Controlador Programável de Máquina), dados de compensação de ferramenta, sistemas de coordenadas de trabalho e programas de peça armazenados.

Nenhum desses dados está na placa principal em si — eles estão nos módulos FROM/SRAM.

No entanto, algumas configurações de controlador armazenam dados relacionados à inicialização na SRAM que devem ser gerenciados cuidadosamente durante a substituição da placa. A orientação de manutenção da FANUC é clara:

faça backup de todos os dados SRAM antes de começar. Use a função de backup da tela de inicialização da FANUC, transferência DNC ou um cartão de memória FANUC para capturar o conjunto completo de dados. Após substituir a placa, restaure os dados SRAM antes de tentar a operação normal.

Pular esta etapa cria uma situação em que a máquina não pode funcionar — os parâmetros estão em valores padrão, o PMC não tem ladder para executar e os programas de peça se foram.

A recuperação disso é possível, mas demorada. Cinco minutos de backup antes de iniciar o trabalho economizam potencialmente horas de reentrada depois.

FAQ

P1: Após substituir a A20B-8101-0401, o CNC exibe o alarme "SR" ou erros de inicialização relacionados à memória. O que isso significa?

Alarmes SR na inicialização geralmente indicam que os dados SRAM não foram restaurados corretamente após a substituição da placa. Verifique se o backup SRAM foi carregado completamente. Se o processo de backup foi interrompido ou o arquivo de dados incorreto foi usado, o CNC iniciará com dados de parâmetros corrompidos ou incompletos.

Use o menu de inicialização da FANUC para recarregar a imagem SRAM da mídia de backup. Se nenhum backup foi feito antes da substituição, entre em contato com a FANUC ou um engenheiro certificado — a recuperação dos parâmetros padrão é possível, mas requer reentrada manual cuidadosa de todos os valores específicos da máquina.

P2: A A20B-8101-0401 pode substituir a placa principal A20B-8101-0400 anterior em um CNC da Série 30i/31i-A?

Sim. A -0401 (revisão A5) é a substituta atualizada para a -0400 e variantes de placas principais anteriores na família 30i/31i/32i-A sem PC.

A FANUC designa novas revisões de hardware como substitutas para todas as variantes precedentes, portanto, a -0401 é apropriada para qualquer máquina 30i/31i/32i-A que usou uma placa principal anterior sem PC.

Confirme se a máquina usa a configuração sem PC antes de fazer o pedido — as variantes de placa com função de PC têm números de peça diferentes e não são intercambiáveis.

P3: A máquina usa um painel LCD colorido de 15 polegadas. A A20B-8101-0401 suporta este display?

A placa principal A20B-8101-0401 se conecta à unidade LCD através da interface de display integrada ao conjunto LCD/MDI.

A compatibilidade da placa com o tamanho do display é tipicamente determinada pela configuração geral do sistema CNC, em vez da placa principal sozinha.

Se a placa principal original funcionou com o painel colorido de 15 polegadas, uma substituição direta com a A20B-8101-0401 também funcionará com esse painel.

Em caso de dúvida, verifique se a especificação da interface de display corresponde entre a placa de substituição e a unidade LCD instalada.

P4: Quanto tempo leva um procedimento completo de substituição da A20B-8101-0401?

Para um técnico experiente com hardware 30i/31i/32i-A, o procedimento completo — backup SRAM, troca física da placa, restauração SRAM e verificação funcional — geralmente leva de 2 a 4 horas. A troca física em si leva de 30 a 60 minutos, dependendo do acesso ao painel.

O backup e a restauração SRAM, incluindo a verificação, representam a maior parte do tempo restante.

Procedimentos pela primeira vez em uma configuração de máquina desconhecida levam mais tempo. Ter o manual de manutenção da FANUC para a máquina específica aberto e disponível acelera significativamente o processo.

P5: O CNC produz um "ALARME DE SISTEMA" ao ligar após a instalação da nova A20B-8101-0401. O display mostra um código de erro. Como isso deve ser investigado?

Um alarme de sistema imediatamente após a instalação da placa geralmente indica uma das três coisas: uma restauração incompleta dos dados SRAM, uma incompatibilidade de configuração de hardware (como uma placa de CPU ou módulo FROM/SRAM não encaixado corretamente) ou um problema de conexão física (um cabo não totalmente reconectado durante a reinstalação).

Verifique primeiro o encaixe de todos os módulos — pressione cada módulo plug-in firmemente em seu conector. Verifique se todos os cabos foram reconectados. Em seguida, tente a restauração SRAM a partir do menu de inicialização.

Se o alarme persistir após essas verificações, anote o código de erro específico e cruze-o no Manual de Manutenção FANUC Série 30i/31i/32i-A (B-63945EN).
