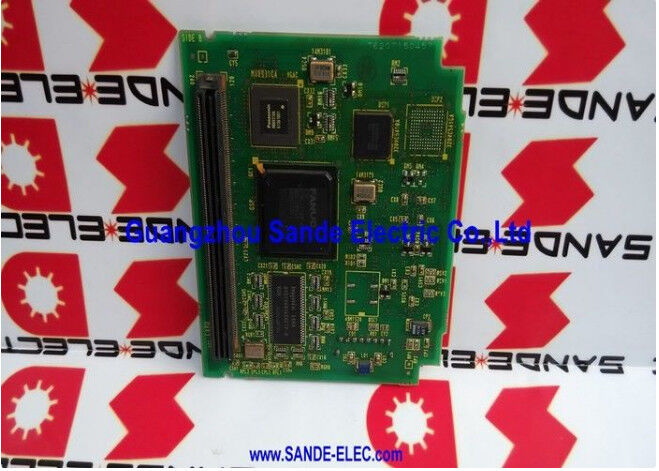

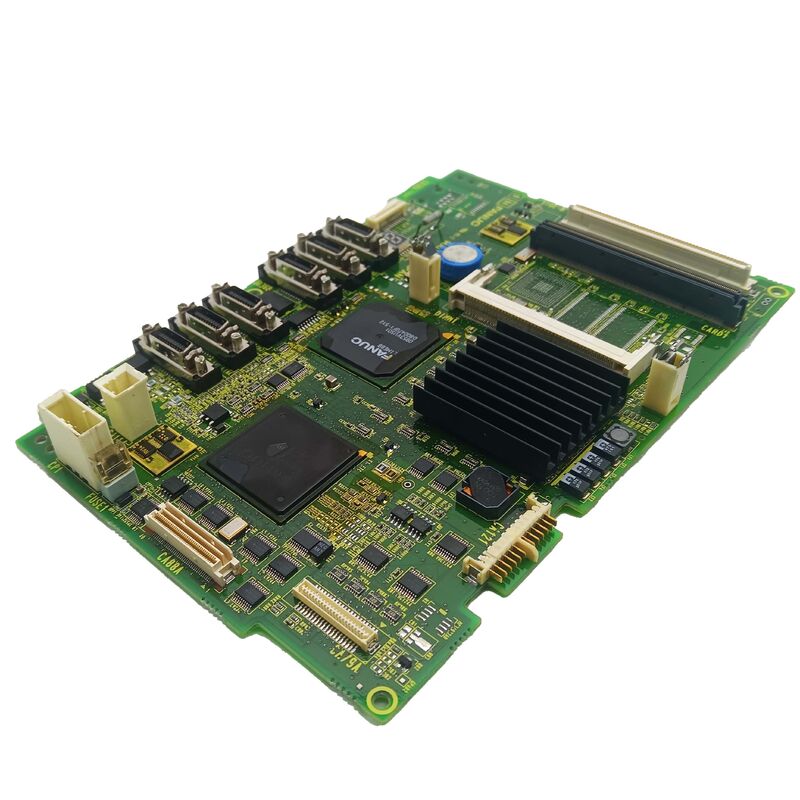

OFANUC A20B-8200-0011é uma placa com um papel que é fácil de subestimar a partir de seu nome "PCB de controle de visualização gráfica" soa secundário, mas em uma máquina CNC de trabalho,uma exibição falha é efetivamente uma máquina que não pode ser operada.

O operador não pode ver as posições dos eixos, não pode ler as mensagens de alarme, não pode navegar nos programas, não pode verificar a velocidade do fuso ou a substituição da alimentação.uma máquina com uma tela em branco ou danificada está fora de produção.

The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).

Nas gerações anteriores do FANUC CNC, as funções gráficas eram tipicamente tratadas por sub-placas gráficas separadas e dedicadas sem função de CPU própria;A geração A20B-8200 representa a mudança da FANUC para um hardware de controle de exibição mais integrado, colocando a inteligência da CPU diretamente na própria placa gráfica.

The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.

A disponibilidade de ambos os números de referência simplifica a procura de peças, uma vez que algumas documentações e sistemas de peças do FANUC utilizam uma designação, enquanto outras utilizam a outra.

Principais especificações

O que significa "Gráfico da CPU Principal" na prática

A descrição desta placa como "Main CPU Graphic" refere-se ao seu design de dupla função na arquitetura de exibição da FANUC.há tipicamente uma hierarquia: a placa gráfica principal da CPU (como a A20B-8200-0011) recebe dados de exibição de alto nível do processador de controlo do CNC, interpreta quais elementos de ecrã precisam ser processados,e distribui comandos de renderização para os módulos sub-gráficos que lidam com partes específicas da saída do display.

Esta arquitetura de controlador-mestre serve a um propósito prático.

O processador de controlo do CNC tem o suficiente para gerir servo-loops, executar interpolação, escanear a lógica da escada PMC,e monitoramento do estado do sistema .

A CPU de exibição da A20B-8200-0011 lida com a tarefa contínua de manter a tela do operador atualizada com dados atuais, independentemente de a CPU de controle principal estar ocupada.

Quando esta placa falha, as consequências dependem de qual das suas funções falha primeiro.que resulte numa tela completamente em branco ou estáticaSe a função de controlo gráfico falhar, o ecrã poderá mostrar dados confusos ou apenas conteúdos parciais.

Saber que tipo de avaria ocorreu ajuda o engenheiro de manutenção a priorizar uma tela completa em branco, aponta directamente para o A20B-8200-0011,enquanto uma exibição parcialmente corrompida pode indicar esta placa ou um módulo gráfico sub.

Exibir diagnóstico de falhas Isolar o A20B-8200-0011

O diagnóstico de uma falha no ecrã CNC requer trabalhar através da cadeia de sinais do processador de controle principal do CNC até a tela:

Primeiro passo:Se os eixos responderem a comandos jog (mesmo sem ver a tela), o fuso é ligado e o PMC está executando as funções da máquina,O lado de controlo está a funcionar o erro está na cadeia de display.

Passo 2:Verifique a fonte de alimentação e a luz de fundo da unidade de exibição (para ecrãs LCD).A eletrónica do ecrã ou o sinal do painel de ecrã falharam.

Passo 3:Se uma tela de ensaio ou uma mensagem de arranque aparecerem normalmente ao ligar e não aparecer nada, o A20B-8200-0011 não inicializou a saída do ecrã.Este é o padrão mais provável de apontar para a placa gráfica da CPU principal.

Passo 4:Se alguns elementos do ecrã aparecerem corretamente (etiquetas de teclas suaves, por exemplo), mas outras áreas estiverem em branco ou corrompidas,o módulo gráfico sub que lida com a área de exibição afetada pode ser a fonte de falha e não a placa gráfica da CPU principal.

Nenhuma perda de dados com a substituição do painel de exibição

Um dos aspectos tranquilizadores da substituição do A20B-8200-0011 é que este quadro não contém dados específicos da máquina.não são armazenados deslocamentos de ferramentas na placa de controle gráfico do visor.

Todos esses dados residem nos módulos FROM e SRAM do CNC, que estão na placa principal da CPU e não são afetados pela substituição da placa gráfica.

A substituição da placa de exibição está, portanto, entre os procedimentos de manutenção mais limpos disponíveis Nenhuma sequência de verificação de parâmetrosConfirme que a tela está correta nas várias páginas do CNC.

Perguntas frequentes

P1: O painel do operador CNC tem uma tela completamente em branco ao ligar, mas os eixos da máquina respondem normalmente às entradas jog do teclado.

Os eixos operacionais, apesar de um ecrã em branco, suportam fortemente uma falha do subsistema de exibição, em vez de uma falha na placa de controle principal.medir a tensão da fonte de alimentação, se acessível).

Se a unidade de exibição estiver ligada, mas não aparecer nenhuma imagem, o painel de controlo do display é o principal suspeito.também verificar a conexão de cabo entre o painel de exibição e a unidade de exibição um cabo de exibição solto produz o mesmo sintoma que um painel de exibição falhado a custo zero.

P2: O A20B-8200-0011 é intercambiável com a variante adjacente A20B-8200-0010?

Estes dois números de peças são variantes de placa próximas, mas distintas, dentro da família A20B-8200. Eles podem servir diferentes configurações CNC ou níveis de revisão de software.

Antes de substituir um por outro, confirmar a partir da documentação oficial de referência cruzada da FANUC que os números -0010 e -0011 estão listados como intercambiáveis para a instalação CNC específica.Substituição de uma variante incompatível pode resultar em falha de inicialização do ecrã ou renderização incorreta da tela, mesmo com a placa de substituição totalmente funcional.

P3: O ecrã mostra as telas de estado CNC corretas, mas a função de visualização gráfica do caminho de ferramentas mostra uma área completamente em branco.

Falha seletiva da exibição apenas do caminho gráfico de ferramentas, enquanto todas as telas de modo de caracteres (parâmetros, deslocamentos,listagem de programas) são pontos corretos para a função de renderização gráfica em vez da função principal da CPU.

Este padrão pode indicar o submódulo gráfico em vez do módulo mestre A20B-8200-0011, consoante a arquitetura de exibição específica.

O A20B-8200-0011 vale a pena ser investigado se a substituição do submódulo não resolver o problema.

Q4: Como é testado o A20B-8200-0011 após a substituição antes de voltar a colocar a máquina em produção?

Navegue sistematicamente por cada uma das páginas de exibição do CNC: Posição, PROGRAMA, OFFSET/SETTING, parâmetros do SISTEMA, MESSAGE/histórico de alarme, GRAPH (simulação do caminho das ferramentas),e quaisquer ecrãs personalizados de fabricantes de máquinas.

Verifique se cada página é carregada corretamente, se atualiza quando os dados mudam (mudar um parâmetro e verificar as atualizações na tela) e se as transições são suaves quando as páginas são trocadas.Teste a função MDI para confirmar que as teclas aparecem na tela.

É improvável que um quadro que passe esta verificação abrangente de navegação no ecrã tenha falhas residuais de exibição.

P5: O A20B-8200-0011 pode ser reparado a nível dos componentes após danos elétricos?

A reparação a nível de componentes é possível nos centros de reparação especializados em FANUC com equipamento adequado.e, em alguns casos, falha no oscilador ou no circuito do relógio.

Um circuito integrado de CPU de exibição completamente avariado normalmente não é reparável a um custo econômico.As falhas parciais, em que algumas funções de exibição funcionam e outras não, são frequentemente causadas por circuitos integrados periféricos específicos que podem ser substituídos..

Para as máquinas críticas de produção, onde o custo dos tempos de inatividade é elevado, a utilização de uma unidade de troca pré-testada enquanto o original é reparado é a abordagem mais prática.
