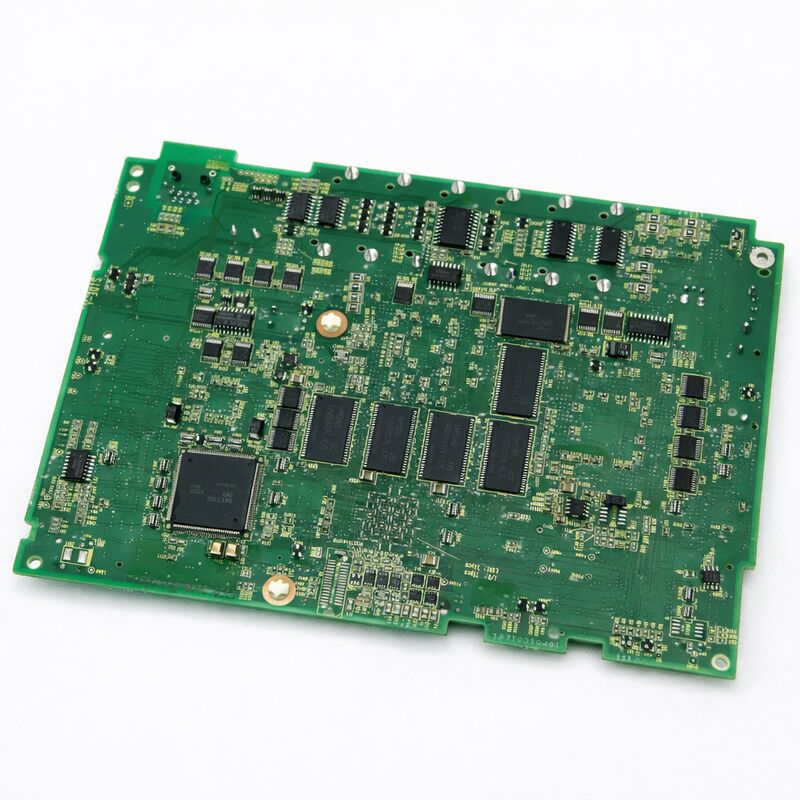

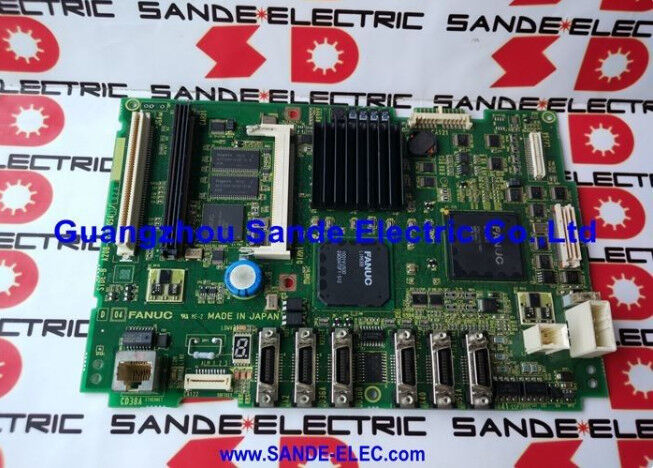

A2B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
  • A2B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
A2B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I

A2B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I

Lugar de origem Japão
Marca FANUC
Certificação CE ROHS
Número do modelo A20B-8200-0541
Detalhes do produto
Doença:
Novo / usado
Item nº.:
A20B-8200-0541
Origem:
Japão
Certificado:
CE
Destacar:

a20b placa de PCB Fanuc

,

a20b placa de circuito CNC

,

Placas de circuitos de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circuito de circui

Termos de pagamento e envio
Quantidade de ordem mínima
1 peça
Detalhes da embalagem
Embalagem original
Tempo de entrega
0-3 dias
Termos de pagamento
T/T, Paypal, Western Union
Habilidade da fonte
100 pcs/dia
Descrição do produto
A2B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541
Tabela de controlo central para controladores CNC 0i-TD / 0i-MD, série A20B-8200, de origem japonesa
Resumo
OFANUC A20B-8200-0541é a placa principal da geração A1 para controladores CNC da série 0i-D.O 0i-D é o principal sistema CNC de nível médio da FANUC projetado para máquinas-ferramenta de produção que compreendem o maior segmento da base CNC instalada globalInclui tornos de dois ou três eixos, centros de usinagem de três ou quatro eixos, centros de torneamento compactos e moinhos autônomos.
A designação A1 representa a geração de hardware original da placa principal 0i-D. A FANUC introduziu revisões de hardware A3 e A5 subsequentes à medida que as melhorias dos componentes se tornaram disponíveis.Do ponto de vista do software, todas as revisões de hardware executam o mesmo software 0i-D e produzem comportamento CNC idêntico.A placa A1 é a escolha adequada para máquinas originalmente equipadas com hardware A1..
Principais especificações
CNC compatível FANUC Série 0i-D (0i-MD, 0i-TD)
Revisão de hardware A1
Interface de serviço FSSB (Fibra Óptica Serial Servo Bus)
Interface do fuso Fusão em série (JA7x)
Rede Ethernet incorporado
Autobus de entrada/saída Ligação I/O
Módulos de ligação Cartão Axis, FROM/SRAM, cartões de opção
Requer-se backup da SRAM Sim antes da substituição
Situação Disponível ️ renovado, testado
Origem Japão
Arquitetura de desenvolvimento O que o Conselho Gerente gerencia
O 0i-D utiliza uma arquitetura de placa integrada que consolida quase todas as funções de controlo numa única placa principal,Ao contrário das gerações anteriores do FANUC que distribuíram funções em várias placas em grandes estantes.
  • FSSB Servo Comunicação:O circuito óptico FSSB da placa principal comunica com todos os servoamplificadores através de ligações de fibra óptica de alta velocidade, transportando comandos de posição, comandos de velocidade,e dados de retroalimentação para cada eixo de servo simultaneamente.
  • Interface de espiral em série:O amplificador de fuso se comunica com a placa principal através de um link de fuso serial (conector JA7A), transmitindo comandos de velocidade, solicitações de orientação do fuso e dados de feedback.
  • Ethernet incorporado:A porta Ethernet integrada suporta operações DNC, conectividade MTConnect e funções do CNC Web Server sem a necessidade de cartões de comunicação separados.
  • Ligação I/O:Gerencia a entrada/saída de máquinas-ferramenta, incluindo interruptores de limite, reguladores de ferramentas, sinais de bloqueio de portas e controles de líquido de arrefecimento através do autocarro serial I/O Link conectado a módulos de entrada/saída distribuídos.
Procedimento de substituição ¢ Etapas-chave
  1. Backup da SRAM:Antes de remover a placa, faça um backup de todos os dados SRAM através da tela de inicialização CNC, capturando parâmetros, programa de escada PMC, dados de deslocamento de ferramentas, sistemas de coordenadas de trabalho e programas de peças armazenados.
  2. Inventário do módulo:Documentar todos os módulos plug-in instalados na placa original (cartão de controlo do eixo, módulo FROM/SRAM, módulos opcionais) para transferência para a placa de substituição.
  3. Troca física:Desligue a energia, espere pela descarga do condensador, aterreça-se, retire os módulos da placa original, instale-os na placa de substituição, e depois instale a placa de substituição.
  4. Restauração da SRAM:Ativar no modo de inicialização e carregar o backup SRAM do cartão de memória ou PC, confirmando o carregamento bem-sucedido de dados.
  5. Verificação funcional:Alimentação ao funcionamento normal e verificação de todas as respostas dos eixos, preparação do fuso, execução do PMC e correção dos estados de E/S.
Perguntas Frequentes
P1: Após a substituição do A20B-8200-0541, o CNC mostra um alarme do sistema "série 900" na inicialização.
Os alarmes do sistema da série 900 indicam tipicamente erros de configuração de hardware após a substituição da placa principal.Verifique se os módulos plug-in estão totalmente instalados e tente o procedimento de restauração da SRAM novamente a partir do modo de inicializaçãoSe o alarme persistir, ver o número específico do alarme no Manual de Manutenção FANUC Série 0i-D (B-64305EN).
P2: Pode a placa principal A20B-8200-0541 (revisão A1) ser substituída por uma placa principal de revisão A3 ou A5 posterior?
As revisões posteriores de hardware (A20B-8200-0847 para A3, A20B-8200-0849 para A5) são substituições funcionalmente compatíveis para a placa A1 em máquinas 0i-D.O procedimento de backup e restauração de dados da SRAM permanece idênticoConfirme a compatibilidade com o seu fornecedor de peças relativamente à revisão específica e à versão da unidade de controlo da máquina/software.
P3: A máquina 0i-D mostra "alarme FSSB" imediatamente após a placa principal ter sido substituída. Todos os servoamplificadores estão ligados. O que deve ser verificado?
Os alarmes FSSB após a substituição da placa indicam tipicamente ligações de fibra óptica FSSB desconectadas ou contaminadas.Inspecionar cada ligação de fibra FSSB nas extremidades da placa principal (conectores COP10A) e do amplificadorAs fibras limpas terminam com um pano seco sem pêlos, caso a contaminação seja visível.
P4: Esta é uma máquina 0i-TD (torção).
O hardware da placa principal A20B-8200-0541 é comum às configurações 0i-TD e 0i-MD.A diferença funcional reside no software de controle CNC armazenado no módulo FROM e nas configurações de parâmetros na SRAMCertifique-se de que o módulo FROM/SRAM carrega o software de configuração correto para a sua aplicação.
Q5: Quanto tempo leva o processo completo de backup e restauração da SRAM para uma máquina 0i-D típica?
Para máquinas de produção típicas com PMC de tamanho moderado e vários programas armazenados, as operações de backup levam 3-10 minutos e as operações de restauração levam uma duração semelhante.Verificação de dados adiciona 5-15 minutosO tempo total de backup/restauro varia tipicamente de 20 a 40 minutos para técnicos preparados que utilizam cartões de memória conhecidos.
