A2B-8200-0590 Fanuc PCB Board A20B82000590 A2OB-82OO-O59O

A20B-8200-0590 | PCB de sete teclas programáveis ​​FANUC — Placa de teclas programáveis ​​do painel do operador/Fabricado no Japão/Componente de interface CNC

Soft Keys — A interface sensível ao contexto do operador CNC

Nos painéis de operação CNC da FANUC, as teclas programáveis ​​são a fileira horizontal de teclas posicionadas ao longo da borda inferior da tela. Ao contrário das teclas de função fixa da máquina (CYCLE START, FEED HOLD, seletores de modo), as teclas programáveis ​​não têm nenhuma função atribuída permanentemente. Seu significado muda dinamicamente a cada tela que o CNC mostra.

Quando o CNC mostra a tela EDIT, as softkeys oferecem funções de navegação nos diretórios de programas, busca e inserção. Quando a tela OFFSET está ativa, eles oferecem medição do comprimento da ferramenta, seleção do tipo de correção e opções de entrada de dados. Na tela DIAGNOSE, eles fornecem a seleção da função de diagnóstico. Cada vez que a tela muda, os rótulos das teclas acima ou abaixo são atualizados para refletir o que essas teclas fazem naquele contexto.

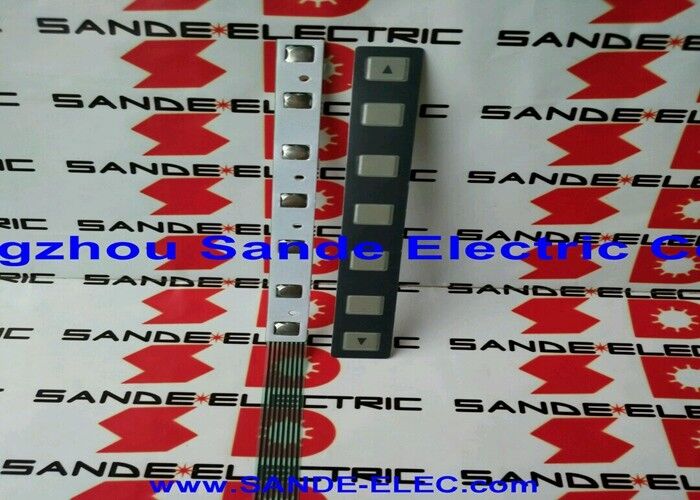

O A20B-8200-0590 é o PCB que fornece essas sete posições de chave programável - a matriz de chave física e o circuito de interface que detecta o pressionamento de teclas e os comunica ao controlador de exibição do CNC.

Principais informações do produto

Sete teclas programáveis ​​– por que essa contagem?

Os painéis de operação CNC da FANUC evoluíram através de múltiplas gerações de configurações de teclas programáveis. Sete softkeys fornecem um número prático para a estrutura do menu do CNC:

Navegação na camada de função:A maioria dos ecrãs de menu da FANUC oferecem cinco a sete opções na linha inferior. Com sete teclas, um nível de menu completo é coberto em uma única linha sem a necessidade de navegação no “próximo menu”.

Menus hierárquicos:Quando são necessárias mais opções, as estruturas de menu da FANUC utilizam camadas de submenus acessíveis através de seleções de teclas programáveis ​​designadas. O layout de sete teclas equilibra amplitude (teclas suficientes por nível de menu) com espaço de exibição (os rótulos cabem confortavelmente acima de cada tecla).

Cenários de aplicação

Falha no teclado virtual:Um CNC da FANUC desenvolve teclas programáveis ​​que não respondem ou registam incorretamente — premir a tecla 3 regista como tecla 4 ou teclas específicas param de responder totalmente. A PCB da tecla programável A20B-8200-0590 é identificada. A substituição restaura o registro correto da chave.

Reforma do painel do operador:Um painel de operação CNC da FANUC passa por manutenção após anos de utilização em produção. A placa de teclas programáveis ​​A20B-8200-0590 foi substituída para restaurar a sensação positiva e precisa das teclas e a resposta da chave em todas as sete posições.

Perguntas frequentes

Q1: A substituição do A20B-8200-0590 afeta algum dado do CNC?

Não. A PCB da tecla programável é um componente de interface mecânica — ela não possui dados CNC armazenados. A substituição do A20B-8200-0590 não afeta os parâmetros, programas ou quaisquer configurações do CNC. Depois de instalar a substituição, o display do CNC reconhece imediatamente as teclas pressionadas corretamente.

P2: O A20B-8200-0590 é específico para uma determinada geração CNC da FANUC?

A série A20B-8200 abrange diversas linhas de produtos CNC da FANUC, incluindo sistemas da era 0i-D. Os modelos CNC específicos compatíveis com A20B-8200-0590 são determinados por quais conjuntos de painel do operador usam esta PCB de tecla programável. Confirme na documentação de hardware do painel do operador.

Q3: O que faz com que os PCBs das teclas programáveis ​​falhem?

Os teclados virtuais falham devido ao desgaste mecânico – os contatos táteis do interruptor abaixo de cada tecla eventualmente se desgastam com o pressionamento repetido ao longo dos anos de uso em produção. A contaminação por névoa de refrigerante ou fluidos de limpeza que atingem os contatos da chave também causa falha. Danos físicos causados ​​por impacto são outra causa comum.

Q4: As chaves individuais podem ser substituídas no A20B-8200-0590 ou toda a placa deve ser substituída?

A substituição individual do interruptor tátil requer habilidades de reparo de PCB em nível de componente e é possível para oficinas de reparo especializadas. Para a maioria dos ambientes de produção, a substituição completa da placa (A20B-8200-0590) é mais rápida e fornece um bom resultado em comparação com o reparo de componentes de switch único.

P5: Como posso identificar qual o número de peça do teclado virtual necessário para o meu painel FANUC?

O número da peça está impresso na etiqueta da placa, visível quando o painel frontal do operador é aberto. Faça referência cruzada do número de peça da placa instalada com a lista de peças sobressalentes do painel do operador no manual de hardware do painel do operador FANUC aplicável para o modelo CNC específico.
