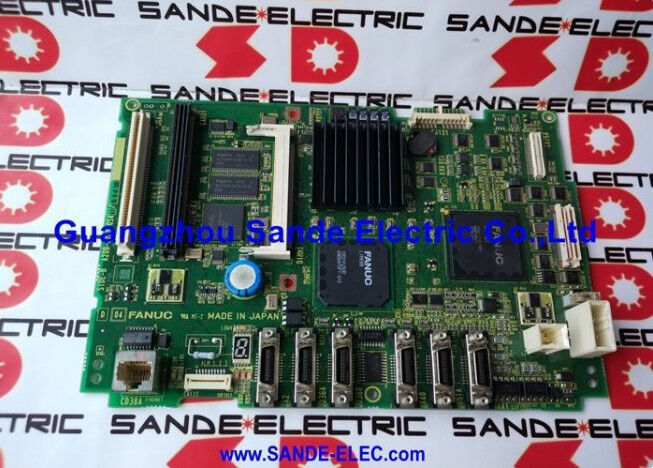

FANUC A20B-8200-0843

O núcleo do controlador 0i-D

O A20B-8200-0843 é a variante A3U do PCB principal para o CNC 0i-Model D da FANUC o quadro no centro do sistema de controlo 0i-D que define a sua capacidade de processamento, especificação PMC,conjunto de característicasNo caso da arquitetura CNC modular da FANUC, a placa de circuito impresso principal é a placa de plataforma: ela determina quais placas periféricas, módulos de memória,e opções de comunicação podem ser combinados na configuração do controlador.

A designação A3U identifica uma revisão de hardware específica e uma construção de recursos dentro da família de placas principais 0i-D. A plataforma 0i-Model D da FANUC abrange várias variantes de CNC0i-MD (centro de usinagem), e 0i-Mate-D e cada um pode utilizar uma variante de placa principal específica correspondente à sua contagem de eixos, especificação PMC e slots de opção disponíveis.

O PMC e o ID de hardware 0043B associados a esta placa ajudam a confirmar a configuração específica ao fazer referência cruzada durante o planeamento da substituição.

A capacidade USB é mencionada nas listas de serviços como um recurso nesta placa

Principais especificações

Substituição Confirme o firmware antes de instalar

Ao contrário das placas de interface passivas ou dos PCB de plano de fundo, o PCB principal está intimamente ligado ao firmware instalado. Service channels for A20B-8200-0843 note that firmware or series confirmation may be needed before fitting a replacement — a main board carrying different firmware than the installed CNC's configured version can produce axis parameter mismatches, incompatibilidades PMC ou diferenças de conjunto de características que exigem configuração adicional antes de a máquina funcionar corretamente.

Antes de pedir:

• Confirmar A20B-8200-0843 e a revisão A3U do rótulo da placa instalada
• Observe a versão do firmware da tela de informações do sistema do CNC (chave SYSTEM, painel MDI)
• Confirmar que a máquina é 0i-TD ou 0i-MD e que a especificação PMC corresponde a 40B0

A própria PCB principal não armazena os parâmetros CNC, mas os que residem nos módulos de memória SRAM/FROM.Uma substituição de placa principal semelhante não requer reentrada de parâmetros se os módulos de memória forem mantidos e não perturbados. O carregamento do firmware na tela do BOOT pode ser necessário se a placa de substituição tiver uma versão de software diferente

Perguntas frequentes

P1: O que é o A20B-8200-0843 e o que significa o A3U?

É a principal placa de circuito impresso para o 0i-Model D CNC da FANUC ∙ a placa de controlo principal para os sistemas 0i-TD (viragem) e 0i-MD (centro de usinagem).A3U identifica a revisão de hardware específica e a construção de recursos desta variante de placa principal dentro da família 0i-DA designação é importante porque diferentes variantes do A3x servem diferentes configurações 0i-D e não são intercambiáveis.

P2: A substituição do PCB principal requer a reentrada de parâmetros CNC?

Os parâmetros CNC, deslocamentos de ferramentas e programas são armazenados nos módulos de memória, não no PCB principal.se a placa de substituição tiver uma versão de firmware diferente da do comando instalado, pode ser necessário carregar o firmware através da tela de arranque antes da operação normal.

Q3: Quais são os identificadores 40B0 PMC e 0043B?

40B0 identifica a especificação PMC (Programmable Machine Controller) incorporada nesta placa principal a capacidade de execução da escada PMC, a contagem de passos e a faixa de endereços de E/S.0043B é a ID de hardware que distingue esta construção de placa específicaEstes pormenores ajudam a fazer referência cruzada à substituição correta quando existem várias variantes do A20B-8200 e o rótulo do quadro é difícil de ler.

P4: O A20B-8200-0843 pode funcionar num sistema 0i-MF (geração 0i mais recente)?

O A20B-8200-0843 é projetado para a plataforma 0i-D. O 0i-MF é uma geração de hardware posterior que normalmente usa uma série de placas principais diferente.A montagem de um PCB principal 0i-D em um sistema 0i-MF requer confirmação de compatibilidade de firmware e hardware.. Confirmar com um recurso de serviço FANUC antes de tentar a montagem cruzada de gerações.

Q5: De onde vem o A20B-8200-0843?

Através do mercado pós-venda da FANUC 0i-D, especialistas em placas principais CNC e concessionários tradicionais de peças CNC da FANUC.Confirmar a designação A3U e solicitar informações sobre a versão do firmware carregada na placa de substituição antes da compraAlguns fornecedores podem disponibilizar programas de intercâmbio de núcleos, permitindo o crédito contra a placa devolvida que falhou.
