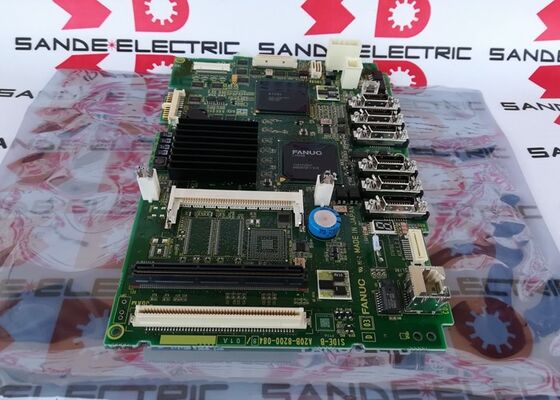

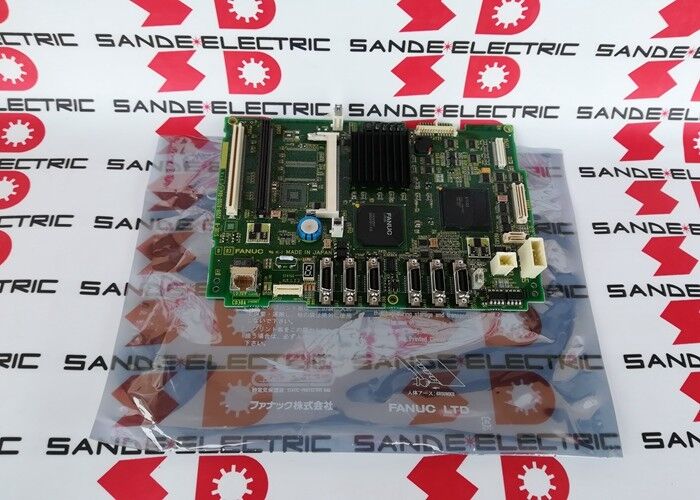

A20B-8200-0848 | Placa-mãe de CPU principal FANUC Série 0i-D - Tipo A5U / Placa de controle central / Série A20B-8200

A5U — Uma placa principal 0i-D mais capaz

A plataforma FANUC Série 0i-D utiliza diversas variantes principais de PCB, cada uma identificada por uma designação de tipo. Dentro da série A20B-8200 para 0i-D:

A20B-8200-0847:PCB principal tipo A3 — a placa principal de configuração padrão para sistemas 0i-D (descritos em outras partes desta série).

A20B-8200-0848 (esta placa):PCB principal tipo A5U – a variante de especificação superior na mesma plataforma 0i-D. "A5U" posiciona esta placa acima do tipo A3 na geração de hardware 0i-D.

A designação "A5U" reflete uma configuração de hardware específica - conectores preenchidos adicionais, acomodação opcional expandida ou especificação de componente atualizada em comparação com o tipo A3. Ambos atendem à Série 0i-D, mas o A5U fornece recursos ou conectividade adicionais para configurações 0i-D com mais recursos.

Principais informações do produto

Placa Principal 0i-D – Hub de Integração de Sistemas

O A20B-8200-0848 serve como placa de integração central para o sistema CNC 0i-D. Todos os módulos funcionais se conectam a ou através desta placa:

Interface do módulo CPU:A placa do processador CPU 0i-D é conectada à placa principal. A placa CPU fornece o mecanismo de processamento; a placa principal fornece o backbone do barramento que conecta a CPU ao resto do sistema.

Interfaces do módulo de memória:Módulos FROM (software de sistema CNC) e módulos SRAM (parâmetros e programas) conectam-se a posições definidas na placa principal.

Interface servo:A comunicação servo FSSB se conecta da placa principal aos servo drives Alpha-i, comandando a posição e recebendo feedback para todos os eixos controlados.

Link de E/S:O barramento de link de E/S origina-se da placa principal, conectando-se às placas do painel do operador e às unidades de E/S da máquina em todo o sistema elétrico da máquina.

Interfaces de comunicação:Ethernet incorporada, serial RS-232C e outras opções de comunicação disponíveis na variante A5U permitem que o 0i-D se conecte a redes de produção, sistemas DNC e sistemas de coleta de dados de fábrica.

Cenários de aplicação

Falha na placa principal 0i-D CNC A5U:Um centro de maquinação ou centro de torneamento FANUC 0i-D com uma configuração de placa principal A5U desenvolve falhas no sistema ao nível do CNC. Após o backup da SRAM, o A20B-8200-0848 é substituído. Os dados SRAM são restaurados e o CNC volta à operação normal.

Remodelação do controle 0i-D:Um sistema CNC 0i-D com horário de serviço estendido passa por uma substituição planejada da placa principal. O tipo A20B-8200-0848 A5U é identificado na etiqueta da placa instalada e fornecido para substituição.

Perguntas frequentes

Q1: Qual é a designação de tipo "A5U" em A20B-8200-0848?

"A5U" é o identificador do tipo de hardware para esta variante de PCB principal específica na plataforma FANUC 0i-D. A FANUC utiliza estas designações para distinguir diferentes configurações de placas principais — o mesmo modelo CNC pode utilizar diferentes tipos de placas principais, dependendo da configuração opcional da máquina. O tipo A5U está posicionado acima do tipo A3 (A20B-8200-0847) na família de placas principais 0i-D.

Q2: O A20B-8200-0848 (A5U) pode substituir diretamente o A20B-8200-0847 (A3)?

Estas são designações de tipo diferentes (A5U vs A3) dentro da mesma plataforma 0i-D. A substituição direta entre tipos deve ser confirmada na documentação da FANUC. Se a fiação da máquina foi projetada para o layout do conector tipo A3, instalar um A5U com conectores preenchidos adicionais pode não causar danos, mas os conectores adicionais não serão utilizados. Para uma substituição exata, combine o tipo instalado.

Q3: É necessário fazer backup dos dados SRAM antes de substituir o A20B-8200-0848?

Sim. Todos os parâmetros CNC, programa PMC, programas de peças e dados de ferramentas devem ser copiados antes de substituir a placa principal. Após encaixar o A20B-8200-0848, esses dados devem ser recarregados do backup. A falha no backup resulta em perda permanente de dados.

P4: Qual é a consideração "Totalmente preenchido" para A20B-8200-0848?

Algumas placas principais 0i-D são fornecidas com todos os conectores e componentes opcionais instalados; outros são configurações básicas. Uma placa totalmente preenchida possui mais conectores e capacidade de interface. Se o A20B-8200-0848 instalado estiver totalmente preenchido (por exemplo, com Ethernet, link de E/S adicional ou interfaces de comunicação), a substituição deverá corresponder a esta configuração - confirme na documentação específica de fiação e hardware da máquina.

Q5: Como o A20B-8200-0848 difere das placas principais 0i-C?

A geração 0i-C usou placas principais da série A20B-8100. A geração 0i-D usa placas principais da série A20B-8200. As duas gerações têm arquiteturas de hardware diferentes — as placas não são intercambiáveis. O 0i-D (série A20B-8200) trouxe arquitetura de processador atualizada, conectividade de E/S expandida e desempenho de servo aprimorado em comparação com a geração 0i-C.
