| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-8200-0849 |
Número da Peça: A20B-8200-0849
Fabricante: FANUC Corporation (Japão)
Categoria do Produto: PCB — Placa Principal da CPU (Placa Mãe)
Série: A20B-8200 — Família de placas de controle principal CNC FANUC Série 0i-D

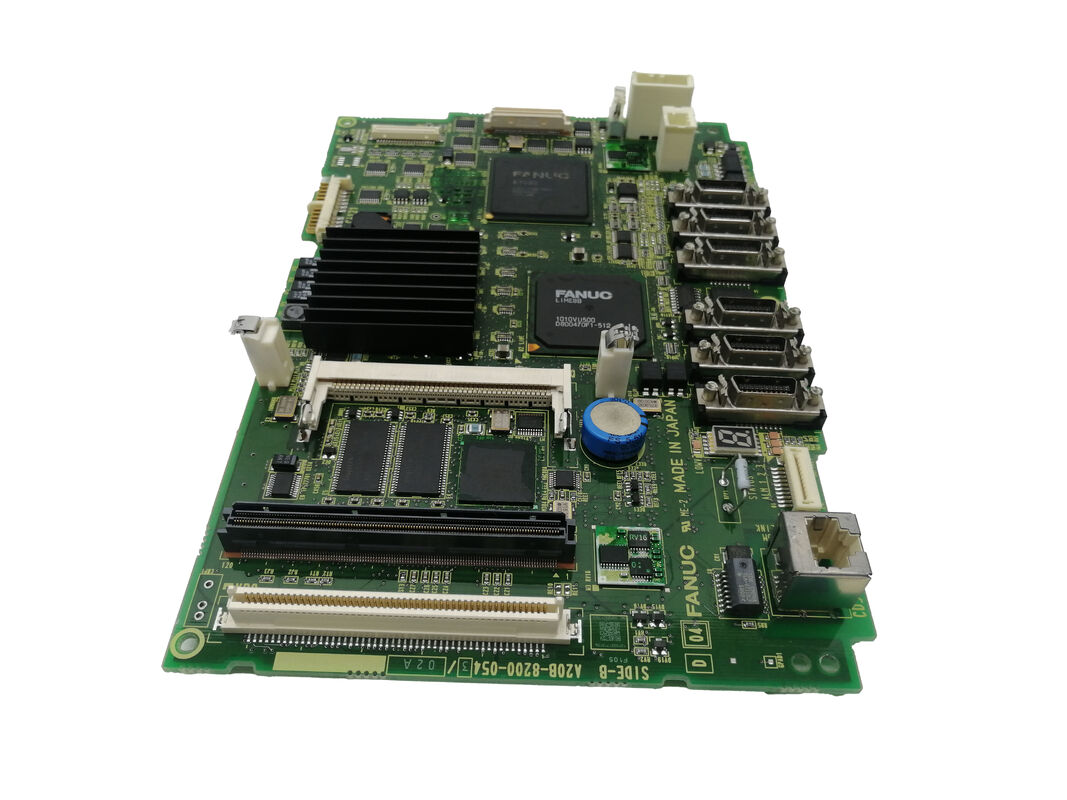

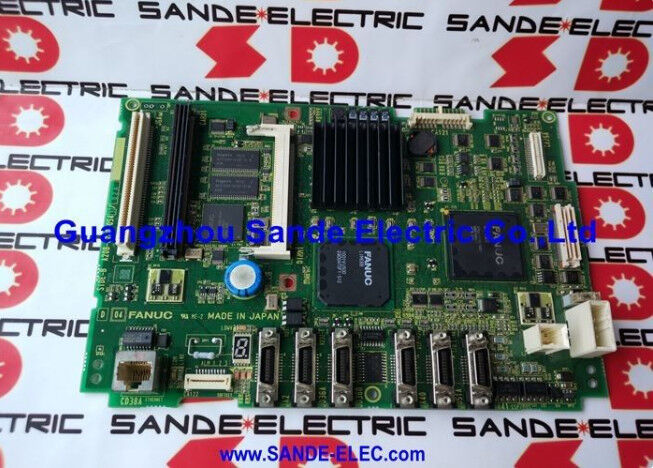

A FANUC A20B-8200-0849 é a revisão de hardware A5 da placa principal para controladores CNC FANUC Série 0i-D. Dentro da família de placas principais A20B-8200, a geração 0i-D passou por níveis sucessivos de revisão de hardware à medida que a FANUC atualizava as especificações dos componentes e melhorava a confiabilidade da placa ao longo da vida útil do produto.
A revisão A1 (A20B-8200-0541) foi a original.
A A3 seguiu (A20B-8200-0847). A A5 (A20B-8200-0849) é a revisão mais atual na linha de placas principais 0i-D, incorporando as seleções de componentes mais recentes, mantendo a compatibilidade funcional completa com o software CNC 0i-D.
O 0i-D é o CNC de volume principal da FANUC — o controlador por trás de centenas de milhares de tornos, centros de usinagem, retificadoras e máquinas-ferramenta multifuncionais produzidas por grandes fabricantes de máquinas-ferramenta ao longo das décadas de 2000 e 2010.
Cada máquina 0i-D, independentemente de operar um torno de dois eixos ou um centro de usinagem de quatro eixos, depende de sua placa principal para executar o software do sistema CNC, comunicar-se com amplificadores de servo via FSSB, controlar o fuso via interface serial, gerenciar I/O da máquina através do I/O Link e acionar o display do painel do operador.
A placa A5 executa todas essas funções de forma idêntica às revisões anteriores A1 e A3.
Do ponto de vista do software da máquina, nenhuma diferença é visível entre as revisões de hardware. Para o engenheiro de manutenção, a importância da A5 é prática: ao adquirir uma placa principal de substituição para uma máquina 0i-D, a A5 é a revisão atual disponível e a substituição apropriada para qualquer revisão anterior da placa principal 0i-D.
| Parâmetro | Valor |
|---|---|
| CNC Compatível | FANUC Série 0i-D (0i-MD, 0i-TD) |
| Revisão de Hardware | A5 (mais recente na série de placas principais 0i-D) |
| Interface de Servo | FSSB (Barramento Serial de Servo por Fibra Óptica) |
| Interface do Fuso | Fuso serial (conectores JA7x) |
| Rede | Ethernet Embutido |
| Barramento de I/O | I/O Link (JD51A) |
| Módulos de Expansão | Placa de eixo, módulo FROM/SRAM, placas de opção |
| Substitui | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| Backup de SRAM Necessário | Sim — obrigatório antes da substituição |
| Status | Disponível — recondicionado, testado |
| Origem | Japão |
Compreender a sequência de revisão da placa principal A20B-8200 ajuda tanto na aquisição quanto no diagnóstico de falhas.
Revisão A1 (A20B-8200-0541): O hardware original da placa principal 0i-D. Encontrado em máquinas 0i-D produzidas durante os primeiros anos desta geração de controladores.
Revisão A3 (A20B-8200-0847): A atualização de hardware da segunda geração. Mudanças de componentes melhoraram o desempenho térmico e a confiabilidade a longo prazo.
Revisão A5 (A20B-8200-0849): A geração de hardware atual. Representa a seleção de componentes mais recente da FANUC para a plataforma 0i-D. A A5 é a substituição recomendada para todas as revisões anteriores da placa principal 0i-D.
Em todos os três casos, o software CNC carregado no módulo FROM é idêntico, e os parâmetros da máquina na SRAM são diretamente compatíveis.
Uma placa A5 instalada em uma máquina originalmente equipada com uma placa A1, com os mesmos módulos FROM/SRAM e parâmetros, se comporta exatamente como o hardware original do ponto de vista do software de controle da máquina.
A placa principal é o componente único mais importante no controlador 0i-D. Ela gerencia:
Comunicação de servo FSSB. Todos os amplificadores de servo — sejam acionando eixos X, Y, Z ou rotativos — comunicam-se com a placa principal através do barramento de fibra óptica FSSB. Comandos de posição, feedback de velocidade e dados de alarme de servo viajam neste link.
Um circuito FSSB com defeito na placa principal produz códigos de alarme de eixo imediatos ao ligar.
Fuso serial. O amplificador do fuso (Alpha i SPM ou Beta i SPM) recebe comandos de velocidade e dados de posição através da interface serial do fuso (conector JA7A).
A orientação do fuso, a sincronização de roscagem rígida e o controle do eixo C dependem deste link.
I/O Link. I/O da máquina — chaves de limite, intertravamentos de porta, medidores de ferramenta, controles de refrigeração, trocadores de paletes — conecta-se via barramento serial I/O Link terminado em JD51A na placa principal.
A cadeia I/O Link se estende a módulos de I/O distribuídos pela máquina.
Ethernet Embutido. A porta Ethernet integrada do 0i-D (para operação DNC, coleta de dados MTConnect ou monitoramento remoto FOCAS2) é integrada na placa principal.
Nenhuma placa de opção de comunicação separada é necessária para conectividade Ethernet padrão.
Painel do operador e display. A placa principal aciona a interface do teclado MDI e a saída de display do CNC através de seu conector de display, suportando as unidades LCD de 7,2 polegadas e 8,4 polegadas comumente instaladas em máquinas 0i-D.
A substituição da A20B-8200-0849 segue o procedimento padrão da FANUC para placas principais 0i-D:
Passo 1 — Backup de SRAM. Antes de remover a placa, execute um backup completo através da tela de boot do CNC. Salve no cartão de memória FANUC ou PC via RS-232C.
O backup captura todos os parâmetros, ladder PMC, dados de ferramenta, coordenadas de trabalho e programas de peça armazenados.
Passo 2 — Inventário de Módulos. Anote quais módulos de expansão estão na placa original.
Esses módulos — placa de controle de eixo, módulo FROM/SRAM, quaisquer placas de opção — são transferidos para a nova placa A5.
Passo 3 — Troca Física. Desligue a energia, aguarde a descarga do capacitor, remova os módulos da placa original, instale-os na placa A5, instale a placa A5.
Passo 4 — Restauração de SRAM. Ligue em modo de boot, carregue o backup de SRAM do meio de backup. Confirme que todos os dados estão presentes.
Passo 5 — Verificação Funcional. Ligamento normal, verifique se todos os eixos estão prontos, fuso pronto, PMC executando, estados de I/O corretos.
P1: Uma máquina 0i-D possui a placa principal A1 original (A20B-8200-0541). A A5 (A20B-8200-0849) pode substituí-la diretamente?
Sim. A A5 é a substituição atual para todas as revisões anteriores da placa principal 0i-D. Todos os módulos de expansão da placa A1 são instalados diretamente na placa A5.
Os dados de SRAM feitos backup da máquina A1 são restaurados sem modificação na placa A5.
Após a restauração, a máquina opera de forma idêntica.
P2: Após a instalação da A20B-8200-0849, o CNC exibe o alarme "SR" ao iniciar. O que isso indica?
Alarmes da série SR na primeira inicialização após a substituição da placa principal indicam problemas com os dados de SRAM — ou a restauração foi incompleta, o arquivo de backup está corrompido, ou o processo de restauração foi interrompido. Tente novamente a restauração de SRAM a partir do menu de boot.
Se o arquivo de backup for confirmado como bom e a restauração for concluída sem erros, o alarme SR deverá desaparecer. Se nenhum backup foi feito antes da remoção da placa, o conteúdo da SRAM estará nos padrões de fábrica e todos os parâmetros específicos da máquina deverão ser reinseridos.
P3: O alarme FSSB aparece imediatamente após a instalação da A20B-8200-0849, mesmo que todos os amplificadores de servo estejam ligados. O que deve ser verificado primeiro?
A causa mais comum de alarmes FSSB imediatamente após uma substituição da placa principal é um cabo de fibra óptica FSSB perturbado. Durante o manuseio da placa, os cabos de fibra nos conectores COP10A na placa principal podem ter sido soltos ou contaminados na face da fibra.
Inspecione cada conexão de fibra FSSB na placa principal — confirme que cada uma está totalmente inserida e travada. Limpe as faces das fibras com um pano seco sem fiapos, se alguma contaminação for visível.
P4: A A20B-8200-0849 pode ser usada em uma máquina 0i-F?
Não. O 0i-D (família de placas principais A20B-8200) e o 0i-F (uma família de placas principais diferente) são gerações de controladores distintas com arquiteturas de hardware diferentes.
A A20B-8200-0849 é especificamente para a geração 0i-D. O 0i-F requer sua própria placa principal, que não é compatível com o hardware 0i-D.
P5: Como a revisão de hardware A5 difere da A1 na perspectiva do técnico de reparo?
Do ponto de vista funcional, não há diferença — a A5 executa o mesmo software e interage com o mesmo hardware periférico da mesma forma que a A1.
Do ponto de vista físico, algumas posições de conectores, posicionamentos de componentes ou detalhes menores do layout da placa podem diferir entre as revisões, portanto, fotografias de instalação da placa A1 original não devem ser usadas como única referência para a instalação da A5 — consulte os conectores físicos e seus rótulos na própria placa A5.
A compatibilidade de parâmetros e dados é completa: nenhuma modificação nos parâmetros da máquina é necessária ao substituir uma A1 por uma A5.
