| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-8201-0081 |

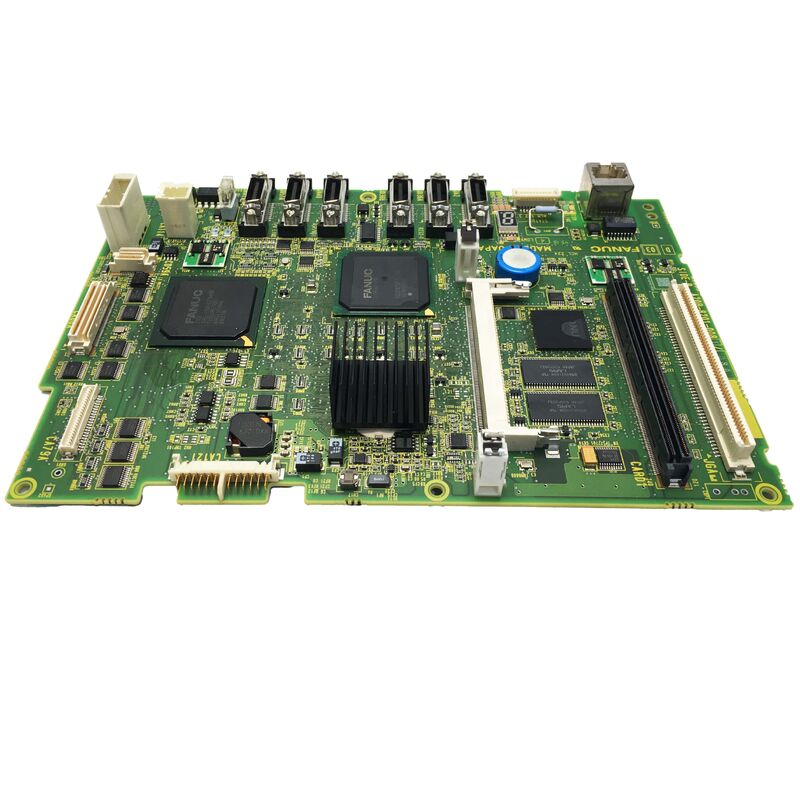

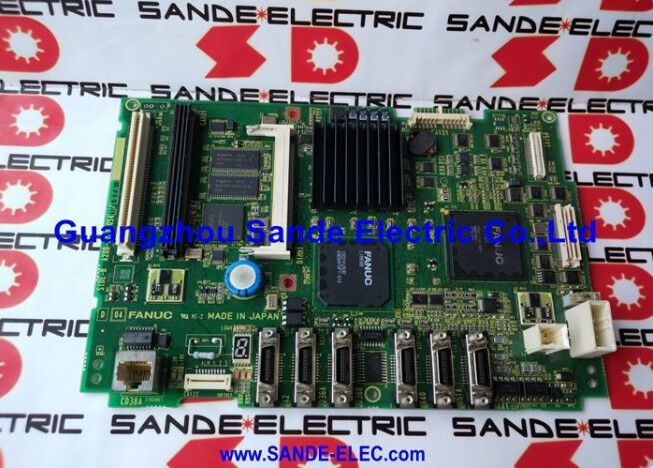

OFANUC A20B-8201-0081é a principal placa de circuito impresso da série 0i-D da FANUC, a geração CNC que a FANUC introduziu para trazer o servocontrole digital, processamento de blocos de alta velocidade,e capacidades de interpolação reforçadas para o mercado de máquinas-ferramenta de gama média e compacta.
O 0i-D representou um passo de geração em relação ao 0i-C, trazendo melhorias na largura de banda de servo de comunicação FSSB, processamento de blocos mais rápido para corte de matrizes e moldes de alta velocidade,Melhor sincronização do fuso, e funções de segurança integradas num controlador de tamanho fixo para se adequar às restrições de espaço de tornos CNC compactos e centros de usinagem.
A família de placas A20B-8201 reflete a evolução da FANUC de uma arquitetura plug-in modular (usada na série 16/18 e anteriores) para um design de alta integração.
Quando um controlador de geração anterior poderia distribuir funções em quatro ou cinco sub-placas de plug-in separadas, o A20B-8201-0081 integra a CPU central, a interface do bus servo FSSB,o canal de comunicação em série do fuso, a interface do painel do operador e múltiplas ligações de E/S numa única placa, reduzindo a contagem de componentes, o número de pontos de falha potenciais,e o espaço físico que a electrónica do controlador ocupa.
A Série 0i-D é amplamente reconhecida como a CNC definidora da década de 2010 para fabricantes de máquinas-ferramenta compactasA sua eficiência e custo-benefício tornaram-na a escolha dominante para tornos CNC e centros de usinagem de 3 eixos na Ásia e cada vez mais na Europa e na América do Norte..
A base instalada de máquinas 0i-D é correspondentemente grande, o que impulsiona uma demanda sustentada de placas A20B-8201-0081 à medida que as máquinas instaladas envelhecem e exigem manutenção.
| Parâmetro | Valor |
|---|---|
| Série CNC | 0i-D (0i-TD, 0i-MD) |
| Arquitetura | Placas simples de alta integração |
| Interface de serviço | FSSB (Fibra Óptica Serial Servo Bus) |
| Cartão de eixo compatível | A20B-3300-0767 (e relacionados) |
| Série | A20B-8201 |
| Situação | Descontinuado reserva disponível |
| Origem | Japão |
As melhorias do 0i-D sobre o 0i-C foram concentradas em três áreas que mais importavam para os construtores de máquinas-ferramenta: desempenho do servo, velocidade de processamento de programa e segurança.
Funções do FSSB:O servo-bus FSSB no 0i-D opera a um ciclo de comunicação mais rápido do que o 0i-C ̇ a taxa de atualização dos comandos do servo é maior,que permite um fechamento mais apertado do laço de posição e um melhor desempenho de seguimento em altas taxas de alimentação.
Para máquinas-ferramentas que cortam contornos complexos a altas velocidades,Isto significa um acabamento de superfície mais suave e uma maior precisão nas transições de curva, quando a máquina desacelera e reacelera entre os movimentos..
Processamento de programas:A CPU do 0i-D, acessada através da placa A20B-8201-0081, atinge taxas de processamento de blocos mais altas do que o seu antecessor.
Isto é relevante para programas de usinagem de alta velocidade com muitos movimentos de segmentos curtos (típicos no acabamento de superfícies 3D), onde o CNC deve ler, decodificar,E executar milhares de blocos por minuto sem o eixo a correr fora de movimentos programados e momentaneamente morando.
Uma taxa de processamento de blocos mais alta permite taxas de alimentação mais altas em contornos complexos sem esse problema de "fome".
PMC e funções de segurança:O processador PMC integrado do 0i-D, executando a lógica da escada do construtor de máquinas-ferramenta através da placa principal da CPU, inclui taxa de varredura aprimorada e mais memória PMC disponível.A FANUC introduziu opções de funções de segurança na geração 0i-D funções de monitorização de velocidade e posição que permitem uma operação segura a velocidades reduzidas com a proteção da máquina aberta, sem necessidade de um PLC de segurança completamente separado.
A substituição da placa principal é o procedimento de manutenção de maior risco em qualquer sistema CNC, e o 0i-D não é exceção.
The consequences of an inadequate backup before proceeding can range from an afternoon of parameter re-entry to weeks of machine re-qualification — depending on what data was lost and whether backup copies existed.
Antes de desligar a máquina para substituição da placa, os seguintes dados devem ser recolhidos num suporte externo (carte de memória, ligação USB ou RS-232C,dependendo do suporte da unidade MDI da máquina): todos os parâmetros CNC, todos os programas de peças armazenados na memória CNC, o programa de escada PMC e os parâmetros PMC, todos os dados de deslocamento de ferramentas e de coordenadas de trabalho,e quaisquer programas macro personalizados ou ciclos definidos pelo utilizador.
O manual de manutenção do 0i-D fornece o procedimento exacto para cada categoria de dados.
A bateria de reserva SRAM no sistema 0i-D, que mantém a memória CNC activa durante o apagamento, deve ser verificada para verificar a carga remanescente antes de iniciar o procedimento.
Uma bateria que está quase esgotada pode perder dados mesmo durante a breve interrupção de energia necessária para a substituição da placa.
Após a instalação da placa de substituição A20B-8201-0081, todos os dados recolhidos devem ser restaurados na sequência correta dos parâmetros primeiro (antes de qualquer movimento do eixo), depois os dados PMC,em seguida, programas e compensaçõesA máquina deve então ser devolvida à posição inicial e verificada para a precisão do eixo antes de voltar à produção.
P1: O CNC é ligado, mas pára em um alarme do sistema e não passa da tela de arranque.
Um alarme de sistema de boot-time pode originar-se de várias fontes, não necessariamente a placa principal.A matriz LED apresenta um código que identifica qual o auto-teste do subsistema que falhou durante o arranque.
Causas comuns fora da placa nesta fase incluem: a bateria SRAM se esgotou (causando alarme de corrupção de memória), o módulo FROM tem um erro de soma de verificação,ou a ligação de comunicação FSSB para os amplificadores de servo não conseguiu estabelecer.
Se a matriz LED mostrar um processador ou alarme de barramento interno, a placa principal é o alvo de substituição correto.
P2: O A20B-8201-0081 pode ser usado para atualizar um controlador da série 0i-C?
No. O A20B-8201-0081 é projetado especificamente para plataformas de hardware 0i-D ∙ o chassi, o conector do plano traseiro e o hardware de suporte (alimentação, placas de eixo,O painel do operador) são diferentes da geração 0i-CA arquitetura do software também é diferente.
Essas duas gerações não são compatíveis no nível da placa principal.
Q3: Que dados são armazenados no modelo de substituição A20B-8201-0081 quando chega novo ou renovado?
Uma placa nova ou renovada chega com memória em branco (que requer carga completa de parâmetros e programas) ou com uma configuração padrão genérica da fábrica da FANUC.Nenhuma das condições corresponde à configuração específica da máquina.
Todos os parâmetros CNC, registos de opções, escada PMC e dados do programa devem ser carregados a partir do backup feito antes da remoção da placa.
Isto é esperado e normal, o ponto crítico é ter um backup completo e atual antes do início do procedimento.
P4: A máquina é um torno CNC com eixo C e ferramentas em tempo real.
Sim, o 0i-D suporta configurações de múltiplos eixos, incluindo o eixo C, o eixo Y nos tornos e configurações simultâneas de múltiplos eixos.Dependendo das opções de software registadas no sistema.
Estas opções são definidas no software FROM instalado na placa principal e no registo de opções FANUC para o sistema.Confirmar que a versão do software da placa de substituição e o registro da opção correspondem ao sistema original antes de proceder.
Os registos de opções nos sistemas FANUC estão ligados à configuração de hardware e devem ser re-registrados após a substituição da placa principal.
Q5: Qual é o risco de manusear o A20B-8201-0081 sem as precauções adequadas de detecção de ESD?
A placa contém múltiplos circuitos integrados CMOS de alta densidade que são vulneráveis à descarga eletrostática.
Os danos causados pelos ESD são particularmente insidiosos, porque geralmente produzem falhas latentes.mas falha prematuramente semanas ou meses depois devido à tensão de ruptura de junção degradada em componentes que foram estressados, mas não destruídos imediatamente.
Manusear sempre a placa usando uma pulseira aterrada numa superfície de trabalho à prova de ESD, mantendo a placa na sacola antistática até ao momento da instalação.A placa de substituição deve ser armazenada na sua embalagem antiestática até que seja necessária..
