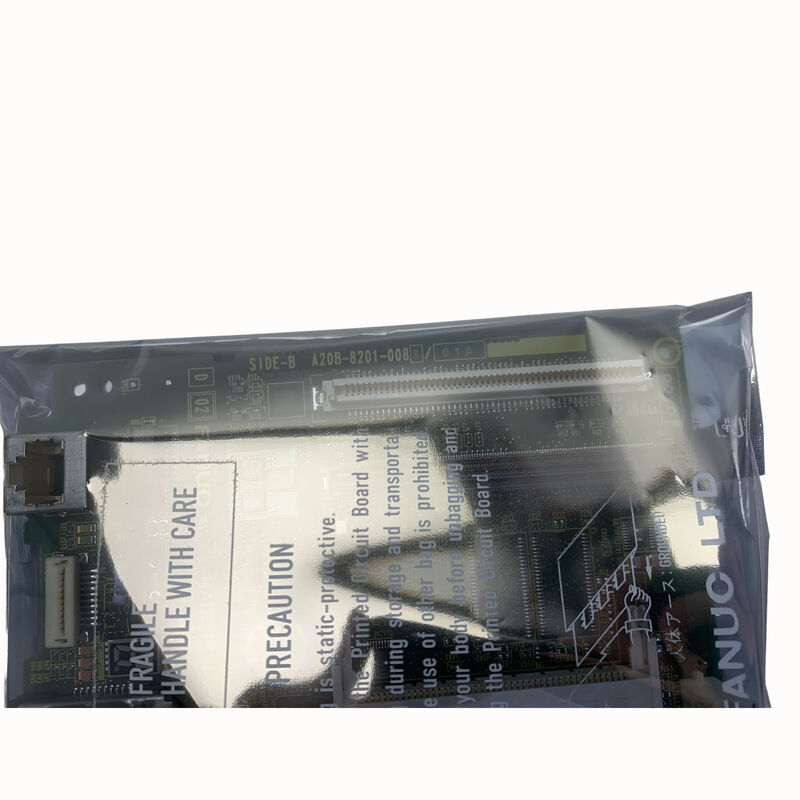

FANUC A20B-8201-0088 | Placa Principal 0i-D Mate — Série A20B-8201, Placa de Controle Mestre para Controladores CNC FANUC Série 0i-D Mate, Origem Japão

Visão Geral

A FANUC A20B-8201-0088 é a placa principal para o FANUC Série 0i-D Mate — uma geração de CNC que reflete uma evolução fundamental na forma como a FANUC agrupa sua inteligência de controle.

A designação "Mate" carrega um significado de engenharia real: identifica a variante simplificada e otimizada em custo da plataforma 0i-D, projetada especificamente para configurações de máquinas-ferramenta que necessitam da confiabilidade total e precisão de controle de movimento do CNC i-series da FANUC, sem a contagem total de eixos e a profundidade de opções do carro-chefe 0i-D.

A família de placas A20B-8201 representa a mudança arquitetônica da FANUC para placas de alta integração na geração i-series.

Onde a família A16B-3200 (placas principais para as Séries 16/18/0i-B) aceitava muitos módulos DIMM plugáveis separados para cada área funcional, a geração A20B-8201 integra mais funções diretamente na placa.

A placa principal possui memória onboard, a interface do barramento servo de fibra óptica FSSB, a interface serial do spindle e as conexões de E/S primárias — a A20B-8201-0088 para o 0i-D Mate representa essa filosofia de design aplicada ao fator de forma compacto do controlador Mate.

A série 0i-D da FANUC, lançada no final dos anos 2000 e permanecendo em produção ativa até os anos 2010, trouxe uma geração de melhorias em relação ao 0i-C: velocidade de processamento de blocos aprimorada, comunicação servo FSSB mais avançada, desempenho de corte de alta velocidade melhorado (especialmente para usinagem de moldes e matrizes) e novas funções de segurança.

A variante Mate tornou essas capacidades disponíveis em um formato adequado para o segmento de máquinas-ferramenta compactas de alto volume — o torno CNC de 2 eixos, o centro de usinagem de 3 eixos e os mercados de máquinas especializadas onde os controles de classe Mate sempre dominaram em termos de unidades instaladas globalmente.

Especificações Principais

0i-D Mate vs 0i-D Completo — Entendendo a Diferença para Manutenção

O 0i-D Mate e o 0i-D completo compartilham a mesma geração de CNC e muitas das mesmas capacidades de software, mas as configurações de hardware diferem de maneiras que importam para o gerenciamento de peças de reposição.

A placa principal para o 0i-D completo (representada por placas como a A20B-8200-0841 e variantes relacionadas) é uma placa física diferente com arranjos de conectores diferentes e capacidade de expansão diferente da A20B-8201-0088 usada no Mate.

A placa A20B-8201 Mate é fisicamente menor e possui menos conectores de interface do que a placa principal do 0i-D completo — isso é apropriado para a contagem limitada de eixos do Mate (tipicamente 2 a 3 eixos controlados versus o limite superior do 0i-D completo) e configuração de E/S simplificada.

Essas placas não são intercambiáveis; instalar uma placa principal 0i-D completa no rack ou montagem em painel de um controlador Mate não é fisicamente possível sem modificação mecânica, e a configuração do software (registros de opções, limites de contagem de eixos) precisaria corresponder ao original de qualquer maneira.

Ao adquirir uma substituição para a A20B-8201-0088, confirme o número da peça com precisão — outras variantes A20B-8201 (as -0081, -0083, -0212 e outras) atendem a diferentes configurações 0i-D e controladores de robô e não funcionarão como substitutas.

O que é Armazenado na A20B-8201-0088 e o que Não é

Uma pergunta comum durante a substituição da placa principal se refere à retenção de dados. No 0i-D Mate, a placa em si carrega alguns recursos de hardware fixos, mas os dados específicos da máquina — parâmetros, programas de peças, ladder PMC, offsets de ferramenta — residem em módulos FROM e SRAM ou em áreas de memória flash que às vezes são integradas à placa principal ou em placas plugáveis separadas, dependendo da configuração específica do hardware 0i-D Mate.

Antes de substituir a A20B-8201-0088, faça backup de tudo: todos os parâmetros do CNC através da função de E/S, o ladder PMC através da função de E/S de parâmetros PMC, todos os programas de peças através da E/S da lista de programas e dados de coordenadas de trabalho e offsets de ferramenta através da E/S de offsets.

O 0i-D Mate suporta cartão de memória (cartão CF), memória USB e RS-232C como mídias de E/S, dependendo das opções instaladas.

Após a substituição, todos os dados de backup devem ser recarregados e o sistema deve ser verificado quanto ao movimento correto dos eixos, função do spindle e operação de E/S PMC antes que a máquina retorne à produção.

FSSB — O que Significa para o Sistema 0i-D Mate

Uma das mudanças mais significativas das gerações anteriores de CNC FANUC para o 0i-D é o uso universal do FSSB (FANUC Serial Servo Bus) para comunicação com amplificadores servo.

Onde controles anteriores usavam sinais analógicos de ±10V ou comandos do tipo PWM para se comunicar com amplificadores servo, o 0i-D usa um barramento serial de fibra óptica — um link de comunicação dedicado de alta velocidade entre a placa principal e os amplificadores servo, transportando comandos de posição, comandos de velocidade e dados de feedback em um formato digital síncrono com latência muito baixa.

Na placa A20B-8201-0088, o circuito da interface FSSB é integrado — os conectores de fibra óptica e os chips controladores de comunicação FSSB são embutidos na placa principal, não em uma placa de controle de eixo separada como nas gerações anteriores.

Isso significa que uma falha relacionada ao FSSB que anteriormente seria isolada em uma placa de eixo removível agora requer que a placa principal seja diagnosticada ou substituída se o próprio hardware FSSB falhou.

FAQ

P1: Quais procedimentos de backup são obrigatórios antes de substituir a A20B-8201-0088?

Faça backup de todos os parâmetros do CNC (dados SRAM), programas de peças, ladder PMC e tabelas de offsets para mídia externa antes que a placa seja removida.

No 0i-D Mate, esses são acessados através dos menus MDI → SYSTEM → INPUT/OUTPUT.

Se a placa falhou de forma a impedir que o CNC inicialize normalmente, os parâmetros devem ser recuperados do backup externo mais recente.

Instalações sem um backup atual enfrentam a reinserção de parâmetros da documentação de aceitação da máquina — um processo demorado que ressalta a importância de manter backups de parâmetros agendados como parte da manutenção de rotina.

P2: O CNC exibe um alarme de sistema durante a inicialização que impede o acesso à tela de operação normal. A placa pode ser determinada como defeituosa por este sintoma?

Um alarme de sistema na inicialização (alarme PS, alarme SV durante a inicialização ou exibição de uma tela de erro do CNC sem movimento de eixo possível) pode resultar de uma falha na placa principal, um amplificador servo defeituoso, corrupção de dados SRAM ou um problema de comunicação FSSB.

Antes de concluir que a placa principal falhou, verifique o array de LEDs de diagnóstico na face da placa — cada LED representa o status de um subsistema específico, e a combinação de LEDs acesos/apagados durante uma inicialização com falha identifica qual subsistema não inicializou.

O manual de manutenção do 0i-D Mate fornece a tabela de diagnóstico de LEDs. Somente após os diagnósticos de LED e a confirmação de que as tensões da fonte de alimentação estão corretas, a substituição da placa deve ser considerada como o próximo passo.

P3: A versão Mate do 0i-D Mate suporta as mesmas opções de software que o 0i-D completo?

O conjunto de opções de software disponível no 0i-D Mate é um subconjunto do menu de opções do 0i-D completo.

Opções que requerem mais do que a contagem de eixos base ou recursos de hardware do Mate — como usinagem simultânea de 5 eixos, controle de trajetória adicional ou controle de contorno AI de alto desempenho — não estão disponíveis no Mate.

As opções que são registradas na placa A20B-8201-0088 (armazenadas na área FROM da placa ou através do sistema de registro de opções da FANUC) são específicas da configuração comprada da máquina original.

Uma placa de substituição deve ter as mesmas opções registradas ou ser configurada para corresponder através do processo de registro de chave de opção da FANUC.

P4: Como a conexão FSSB falha e quais são os sintomas quando isso acontece?

A falha do FSSB no 0i-D Mate geralmente se apresenta como falhas de eixo servo que aparecem imediatamente ao ligar, antes que qualquer movimento de eixo seja tentado — os amplificadores servo não conseguem estabelecer seu link de comunicação com a placa principal.

Causas comuns de falha do FSSB incluem: danos físicos ao cabo de fibra óptica (rachado, dobrado ou contaminado na extremidade do conector), um transceptor FSSB defeituoso na placa principal ou no amplificador, ou um IC de comunicação FSSB defeituoso na placa principal.

A substituição do cabo FSSB é o primeiro passo de diagnóstico — esses cabos são itens consumíveis que podem ser comprados separadamente.

Se a substituição do cabo não restaurar a comunicação FSSB, a placa principal ou a interface FSSB do amplificador servo requerem investigação adicional.

P5: A A20B-8201-0088 é reparável após falha causada por um surto de energia?

Um surto de energia severo o suficiente para danificar a placa principal geralmente danifica primeiro os circuitos de proteção de entrada (diodos TVS, MOVs) e também pode danificar ICs reguladores de tensão ou os chips de comunicação FSSB.

Centros de reparo especializados em FANUC com acesso a bancadas de teste 0i-D podem frequentemente reparar placas danificadas por surto, substituindo os componentes de proteção e comunicação afetados, restaurando a placa à sua plena funcionalidade.

O custo do reparo versus o custo de uma placa de substituição depende da extensão do dano — placas com trilhas de PCB queimadas ou processadores embutidos defeituosos geralmente não são economicamente reparáveis, enquanto placas com danos localizados em componentes de proteção são frequentemente restauradas com sucesso.
