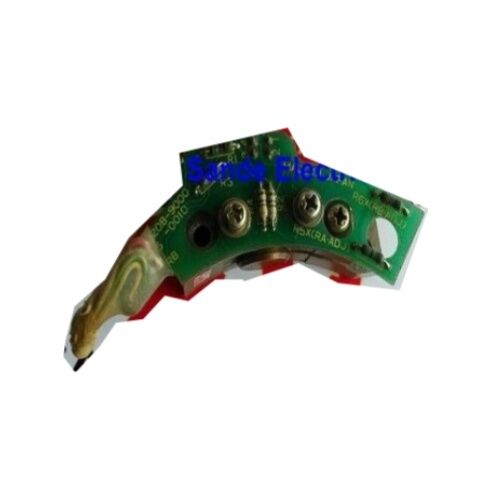

FANUC A20B-9000-0500 Encoder Spindle Motor Encoder Board para sistemas CNC FANUC

O que é este componente e por que é importante

OA20B-9000-0500é uma placa de codificação de motor de fuso FANUC, parte da série A20B-9000 de sensores de feedback usados em sistemas de usinagem CNC FANUC.montado no motor do fuso, mede continuamente a posição e a velocidade de rotação,alimentando esses dados de volta para o amplificador do fuso e controle CNC para que o sistema possa regular exatamente a rapidez com que o fuso está girando e crucialmente onde ele está posicionado em qualquer momento dado.

Este último ponto merece alguma ênfase. o controle do fuso não é simplesmente sobre o alcance de uma RPM alvo. operações como tapping rígido, corte de fio,e orientação do fuso exigem que o CNC para saber a posição angular precisa do eixo do fuso em qualquer instanteA placa de codificação é o que torna essa consciência de posição possível. Sem um codificador funcional, o eixo reverte ao comportamento de loop aberto na melhor das hipótesesO CNC gera um alarme de feedback do fuso e se recusa a executar o programa.

O A20B-9000-0500 é também referenciado comoA20B90000500em alguns catálogos de peças ambas as designações referem-se ao mesmo componente.

A série de codificadores A20B-9000 no contexto

A FANUC utiliza um sistema estruturado de numeração de peças em toda a sua gama de codificadores de fuso.A série A20B-9000 abrange uma família de placas de codificação de motor de fuso projetadas para integração em motores de fuso AC FANUC. Cada variante da série incluindo o A20B-9000-0380, A20B-9000-0300, A20B-9000-0010 e A20B-9000-0500

Estas placas de codificação são distintas dos codificadores de pulso da série A860 utilizados nos eixos de alimentação servo da FANUC.As placas A20B-9000 são projetadas especificamente para a alta velocidade, exigências de potência mais elevadas dos motores de fuso ­ máquinas que executam operações de corte contínuas a milhares de RPM,frequentemente com condições de resfriamento e vibração que um codificador de eixo servo nunca encontraria.

Compreender qual a variante correta para uma determinada máquina requer a correspondência do codificador com o modelo de motor específico.Usando o codificador errado dentro do mesmo fator de forma física pode resultar em contagem errada, dados de velocidade erróneos ou alarmes de controlo mesmo que a unidade esteja ligada normalmente.

Função técnica no circuito de controlo do fuso

Quando um maquinista introduz um comando S, digamos, S3000 M03 a sequência de eventos que se segue é mais complexa do que parece.o fuso começa a acelerar, e a placa de codificação começa imediatamente a gerar impulsos de feedback proporcionais à rotação real do eixo.O amplificador compara esses pulsos contra a velocidade comandada e ajusta sua saída continuamente para fechar o fosso.

No estado estacionário, o codificador mantém o circuito fechado: qualquer desvio da RPM alvo causado por variação da carga de corte, efeitos térmicos ou flutuação da fonte é detectado e corrigido em tempo real.Isto é o que dá FANUC spindle drives sua estabilidade de velocidade característica sob cargas de chips variáveis o codificador está atualizando o cálculo de controle do amplificador continuamente ao longo do corte.

Para operações que exigem controle posicional que é o que permite sincronizar a rotação do fuso com a alimentação do eixo Z para produzir um passo de fio preciso, mesmo em face de ligeiras variações de velocidade durante o ciclo de batida.

Características físicas e local de instalação

A placa de codificação A20B-9000-0500 é projetada para ser montada na parte traseira do motor de fuso, tipicamente abaixo do conjunto do ventilador de resfriamento.o ventilador de sopro é montado na parte traseira do quadro do motor, e o codificador fica entre a caixa do ventilador e o sino final do motor, ligado à extensão do eixo do motor.

Fisicamente, a unidade consiste em um PCB sensorial (o elemento estator) e um disco do rotor ou alvo que é montado no eixo giratório.O PCB detecta a rotação do alvo e gera o sinal de feedbackComo o rotor está mecânicamente acoplado ao eixo,a placa de codificação requer um alinhamento cuidadoso durante a instalação mesmo uma ligeira excentricidade na montagem do rotor pode causar ruído no sinal de feedback, que se manifesta como caça, vibração ou irregularidades de velocidade intermitentes durante a operação.

A saída do codificador é ligada ao amplificador do fuso normalmente através do terminal JY2 ou equivalente utilizando um cabo blindado dedicado.A integridade do cabo é uma fonte comum de falhas relacionadas ao codificador que não envolve a própria placa do codificador; vale a pena verificar antes de condenar o conselho durante a resolução de problemas.

Sintomas comuns de falha que apontam para este componente

A falha do codificador do fuso se apresenta de várias maneiras reconhecíveis.

Alarme de retroalimentação do fuso no momento da entrada em funcionamento ou durante a aceleração.Este é o indicador mais direto. No FANUC 0i, 16i, 18i e controles semelhantes, o número de alarme referirá-se ao desvio da velocidade do fuso, à desconexão do codificador ou à anormalidade do sinal de feedback.

O fuso caça ou oscila a velocidade constante.Se o motor atingir aproximadamente a RPM correta, mas depois subir e recuperar ritmicamente, o codificador está gerando um sinal ruidoso ou intermitente em vez de falhar completamente.Isto pode ser causado por um disco do rotor danificado, hardware de montagem solto que permita que o rotor oscile, ou danos aos elementos de detecção no próprio PCB.

O toque rígido produz um tom impreciso ou fios rasgados.As operações dependentes da posição são sensíveis a mesmo pequenos erros de contagem no codificador.Erros sistemáticos de passo em buracos tocados onde o fio está consistentemente acima ou abaixo do passo pode indicar desgaste do codificador que ainda não gerou um alarme duro.

Não há nenhum feedback do fuso, o fuso funciona em circuito aberto ou não funciona.Uma falha completa da placa do codificador normalmente faz com que o CNC recuse os comandos do fuso, exibindo um alarme imediatamente.

Antes de substituir a placa de codificação, verifique sempre o cabo de codificação e o conector.e pinos corroídos causam sintomas idênticos à falha da placa a uma fração do custo de substituição.

Considerações sobre a fonte

A A20B-9000-0500 é um componente original da FANUC.e unidades usadas testadas é em grande parte uma decisão de gestão de riscos.

O novo stock de OEM, sempre que disponível, oferece a maior confiança na vida útil mas as placas de codificação FANUC de máquinas de gerações mais antigas nem sempre estão prontamente disponíveis através de canais normais,e quando estãoAs unidades remodeladas de especialistas em componentes CNC de renome que testam em equipamento de teste de accionamento do eixo antes do envio fornecem uma alternativa prática.O critério chave é se o fornecedor realiza testes sob carga dinâmica, não apenas a continuidade de ligação.

Independentemente da história da unidade, a instalação e a inspecção adequadas dos cabos são tão importantes como a qualidade do próprio componente.Muitas situações de "substituição do codificador" resolvem-se na fase do cabo ou conector sem qualquer trabalho a nível da placa necessário.

Perguntas Frequentes

P1: Qual é a diferença entre o A20B-9000-0500 e outras placas de codificação da série A20B-9000 como o A20B-9000-0380 ou A20B-9000-0300?

Cada variante da série A20B-9000 é correspondida a um modelo específico de motor de fuso FANUC ou geração de motor.) identifica a revisão específica do projecto e o tipo de motor para o qual é calibrado.Eles compartilham um conceito físico comum encoder PCB montado na parte traseira do motor do fuso mas diferem em geometria de detecção, saída de pulso e interface elétrica.Usando a variante errada em um motor irá resultar em leituras de velocidade incorretas, alarmes de fuso ou erros de contagem silenciosos.Sempre confirme o número da peça contra a placa de identificação do motor ou a lista de peças da máquina, em vez de assumir que a montagem física significa compatibilidade funcional.

P2: Esta placa de codificação pode ser reparada ou precisa ser substituída imediatamente?

A reparação a nível de componentes é tecnicamente possível e praticada por empresas de reparação CNC especializadas com o equipamento correto.O PCB de detecção pode sofrer falhas no circuito de detecção óptica ou magnética, os componentes de condicionamento do sinal, ou o estágio do condutor de saída, todos os quais são, em princípio, reparáveis.A precisão mecânica da relação rotor-estator é tão importante quanto a eletrônica, por isso, qualquer reparação deve verificar também se o hardware de montagem e a condição do rotor estão dentro das tolerâncias.onde um erro sutil de contagem causa problemas reais de qualidade nas peças produzidas pela máquina, os ensaios após a reparação devem incluir a verificação dinâmica a velocidades de funcionamento reais ̇ não apenas um ensaio estático.

P3: A máquina mostra um alarme de codificador de fuso. Como posso confirmar que é a placa de codificação e não o cabo?

Desconecte o cabo do codificador na extremidade do amplificador do fuso e inspecione os pinos de conector para corrosão, contatos dobrados ou resíduos de refrigerante.Em seguida, verifique a continuidade do cabo entre o conector do amplificador e o conector do codificador no motor, procurando particularmente por aberturas intermitentes nos condutores blindados, o modo de falha do cabo mais comum.Então a placa de codificação em si é a falha mais provávelEm alguns controles FANUC, a página de diagnóstico mostra dados de feedback do codificador em bruto; se esses dados estiverem ausentes ou erráticos com um bom cabo ligado, é quase certo que a placa do codificador tenha falhado.

P4: O A20B-9000-0500 é compatível com os comandos da série FANUC 0 e com os mais recentes da série 16i/18i/0i?

A compatibilidade é determinada pelo motor do fuso e pelo amplificador do fuso em utilização, não diretamente pela série de controlo CNC.A placa de codificação interage com o amplificador do fuso se o amplificador não for alterado e o motor não for alterado, substituindo um A20B-9000-0500 falhado por uma unidade idêntica irá restaurar a função normal, independentemente de que geração de controle CNC se encontra a montante.As questões de compatibilidade surgem quando uma máquina é re-controlada ou quando um amplificador de eixo é substituído por uma unidade de outra geração , os requisitos de interface do codificador do novo amplificador devem ser verificados em relação ao previsto na norma A20B-9000-0500.

Q5: Como deve ser armazenado o A20B-9000-0500 se não puder ser instalado imediatamente?

Armazenar a unidade na sua embalagem anti-estática original ou numa embalagem de protecção ESD equivalente, num ambiente limpo e seco, com temperatura estável, longe da luz solar direta, da humidade,e fontes de vibraçãoO PCB sensorial contém componentes sensíveis a descargas eletrostáticas, e o elemento do rotor (se incluído como um conjunto) pode ser danificado por impactos que não marcam visivelmente a caixa.Evite armazenar a unidade perto de campos magnéticos fortesA maioria dos especialistas em componentes CNC recomenda a instalação no prazo de 12 a 18 meses após a retirada do armazém para garantir uma fiabilidade óptima;As unidades armazenadas após este período devem ser testadas funcionalmente antes da instalação numa máquina de produção..

A placa de codificação A20B-9000-0500 deve ser combinada com o modelo de motor de fuso FANUC correto. Verifique sempre a compatibilidade com a placa de identificação do motor e a documentação da máquina antes da instalação.A substituição do codificador deve ser efectuada com a máquina completamente bloqueada e o motor do eixo arrefecido à temperatura ambiente..
