A50L-0001-0327∙ FANUC Fuji IGBT-IPM Bloco de alimentação 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC Servo Drive
Bloco de alimentação IGBT-IPM O que é A50L-0001-0327

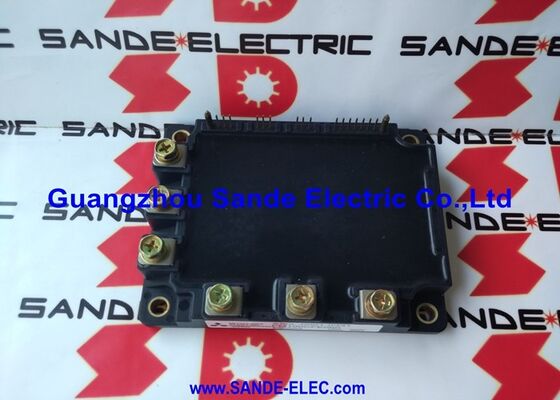

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.
O módulo é catalogado pela FANUC como um "Power Block" (bloco de alimentação) um conjunto de comutação de energia autónomo que é montado no dissipador de calor interno da unidade de acionamento.A A50L-0001-0327 desempenha a função de comutação completa do inversor: recebendo comandos de porta PWM da eletrónica de controlo da unidade e gerando a saída trifásica de frequência variável que aciona o motor CA ligado.
Principais especificações
| Parâmetro | Valor |
|---|
| Classificação atual | 50A |
| Nomenclatura de tensão | 600V, no máximo |
| Contagem de alfinetes | 16 |
| Tipo de módulo | IGBT-IPM (Módulo de Energia Inteligente) |
| Referência Fuji | 6MBP50RTA060-01 / 6MBP50RTA060AF-51 |
| Peso | 0.56 lbs (~ 254g) |
| Aplicação | FANUC AC servo/spindle drive |
Módulo de energia inteligente (IPM)
A designação "IPM" identifica o A50L-0001-0327 como mais do que uma matriz de transistores IGBT passivos.
Eletrónica de accionamento de portão:O circuito de driver de portão embutido elimina a necessidade de componentes externos de drive de portão IGBT. A interface de 16 pinos aceita sinais PWM de nível lógico diretamente.
Protecção contra sobrecorrentes:A detecção interna de corrente detecta condições de sobrecorrência (curto-circuito do motor,falhas de enrolamento) e desliga as portas IGBT dentro de microssegundos antes que a corrente de falha danifique as junções do transistor.
Proteção contra sobre-temperatura:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.
Proteção contra curto-circuito:A detecção de dessaturação desliga os IGBTs dentro do tempo de resistência ao curto-circuito, protegendo o módulo da destruição durante os curto-circuitos de saída.
Aplicações FANUC Servo e sistemas de accionamento de fuso
O A50L-0001-0327 é instalado em unidades de accionamento FANUC em toda a gama de produtos de accionamento por servo e fuso:
Servoamplificadores da série FANUC Alpha:Módulos de servo alfa (série A06B-6079, A06B-6080, A06B-6096 e relacionados) 50A módulos IPM acionam eixos de servo que requerem um binário de saída de gama média para operações de usinagem de precisão.
Amplificadores de fuso AC FANUC:As unidades de accionamento por fusão das séries 6044, 6062, 6063 e das famílias de amplificadores conexas ¥ a classificação 50A abrange as unidades de accionamento por fusão para centros de usinagem da classe de potência média.
Servo-unidades FANUC Beta:Algumas configurações de servoamplificadores Beta usam módulos IPM na classe 50A / 600V.
Perguntas frequentes
Q1: Qual alarme de accionamento FANUC indica falha do módulo IPM A50L-0001-0327?
FANUC Alarme 12 (ou Alarme 12).1, 12.2 etc. para eixos específicos) indica uma falha do IPM ou do módulo de transistor normalmente gerada quando a proteção interna do IPM é acionada (excesso de corrente, excesso de temperatura,ou curto-circuito) durante a activação da unidade ou o funcionamento do motorApós a exclusão de falhas no motor e no cableamento, o módulo IPM é o principal componente do estágio de potência para substituição.
Q2: Como a interface de 16 pinos do A50L-0001-0327 se conecta à placa de circuito de acionamento?
A interface de 16 pinos do bloco de alimentação IPM se conecta à placa de sinal do acionamento através de um conector de acoplamento tipicamente uma tomada de 16 pinos montada em PCB que se acopla diretamente aos pinos de sinal do módulo.Os terminais de alimentação (bus DC positivo), DC bus negativo, motor trifásico de saída U/V/W) conectam-se às barras do bus do acionamento ou a cablagem pesada.Não são necessários componentes externos de acionamento de portão , saídas de protecção e ligações de alimentação.
P3: O A50L-0001-0327 pode ser substituído pelo equivalente Fuji 6MBP50RTA060-01 diretamente?
O A50L-0001-0327 usa o Fuji 6MBP50RTA060-01 (ou -AF-51 variante) como seu módulo principal.e especificações correspondem ao pedido A50L-0001-0327Para a manutenção da unidade de produção, a utilização da designação A50L-0001-0327, catalogada pela FANUC, assegura o fornecimento da especificação exacta.
Q4: Quais são os requisitos térmicos aplicáveis à instalação A50L-0001-0327?
A placa base do bloco de alimentação deve entrar em contacto com uma superfície plana e limpa do disipador de calor com composto de interface térmica.A 50 A de serviço contínuo, o IPM gera calor substancial ∙ o contacto térmico inadequado aumenta a temperatura da junção e reduz a vida útil do módulo.Certifique-se de que o ventilador de arrefecimento da unidade está funcional e que as barbatanas do dissipador de calor estão limpas antes de voltar a utilizar após a substituição do módulo.
Q5: Qual é a significância do peso do A50L-0001-0327 (0,56 lbs)?
O peso de 0,56 lbs reflecte o tamanho físico e o teor de cobre/alumínio do módulo IPM de seis pacotes de 50A / 600V ¢ mais pesado do que os módulos de eixo único menores,mais leves que os módulos de corrente superior a 75 A e maioresA consistência do peso confirma a especificação correcta do módulo quando recebe as peças de substituição.
