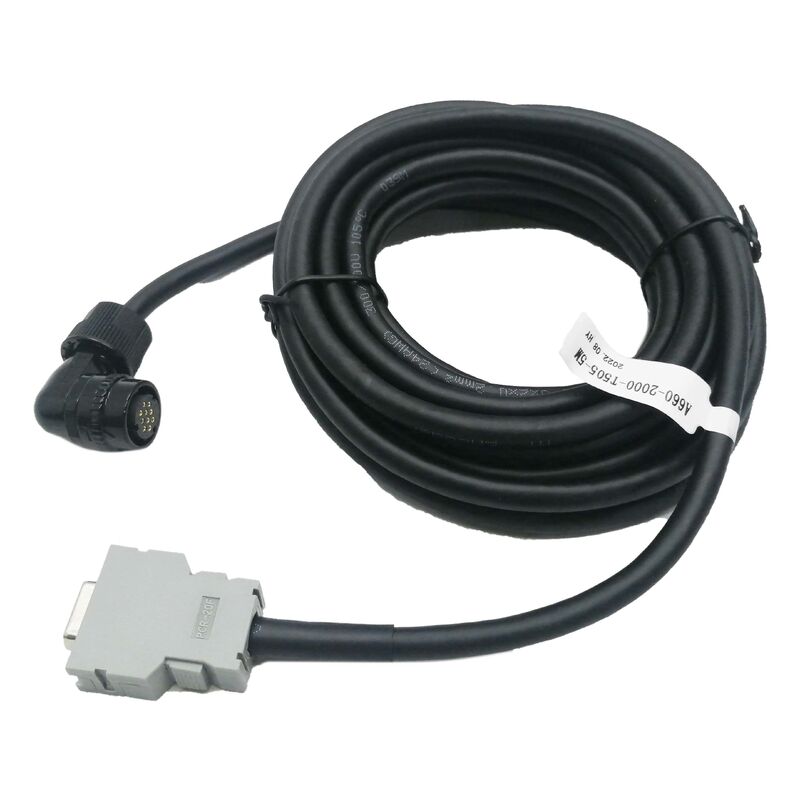

A660-2005-T505 | Cabo codificador do codificador de pulso FANUC - Conector angular / Alta flexibilidade / Classificação de corrente de arrasto / Servo motores alfa e beta

Cabo codificador com conector angular — mesmo sinal, direção de saída diferente

O A660-2005-T505 é a versão angular (cotovelo) da FANUC do cabo do codificador do codificador de impulsos — funcionalmente idêntico ao conector reto A660-2005-T506 em termos de conteúdo de sinal, classificação de flexibilidade e resistência ao óleo, mas com o corpo do conector da extremidade do motor orientado a 90° em relação ao eixo do cabo. Onde o conector reto T506 sai do cabo alinhado com o corpo do cabo, o conector angular T505 sai do cabo em ângulo reto — o cabo sai do invólucro do conector lateralmente em vez de axialmente.

Esta diferença na geometria do conector é a única distinção de especificação entre o T505 e o T506 — ambos conectam a mesma interface do codificador de pulsos FANUC à mesma entrada do codificador CN2 do amplificador SVM da FANUC.

Principais informações do produto

Quando escolher o T505 angular em vez do T506 reto

A escolha da orientação do conector depende do espaço disponível no soquete do codificador de pulso do motor:

Espaço atrás do conector do codificador:O conector reto T506 requer espaço livre diretamente atrás do soquete do encoder do motor – espaço para o corpo do conector e o cabo se estenderem axialmente. Em muitas instalações de máquinas-ferramenta CNC, os motores são montados contra paredes, em recessos ou em orientações onde este espaço axial não existe.

Conector angular quando o espaço axial é restrito:A saída de 90° do T505 significa que o cabo se afasta para o lado — o conector pode ser totalmente encaixado e travado no soquete do codificador de pulso mesmo quando não há espaço atrás do motor. Em posições de montagem confinadas do motor, o T505 possibilita a instalação de cabos onde o T506 não pode ser usado.

Direção de roteamento do cabo:O conector angulado também permite um roteamento mais limpo do cabo, onde a direção natural do roteamento do cabo corre perpendicularmente ao eixo do eixo do motor – o T505 alinha a saída do cabo com a direção do roteamento sem exigir que o cabo faça uma curva abrupta perto do conector.

Aplicativos

Servo-eixos do centro de usinagem CNC - montagem confinada do motor:Motores montados em recessos, próximos a membros estruturais ou contra paredes de painéis onde o T506 reto não pode ser instalado devido à falta de folga axial atrás do soquete do codificador de pulsos.

Servomotores FANUC Beta BM:Confirmado na documentação de manutenção como um cabo de serviço para ligações do codificador de impulsos do motor FANUC Beta BM — servomotores compactos onde as restrições de montagem requerem frequentemente o conector angular.

Fuso central de torneamento CNC e eixos de avanço:Servomotores FANUC em tornos CNC onde a geometria de instalação do motor requer uma saída de cabo de 90°.

Acionamentos do eixo do braço do robô FANUC:Servomotores de acionamento conjunto em robôs FANUC onde a posição de montagem do motor restringe o acesso direto ao conector.

Perguntas frequentes

Q1: Qual é a diferença entre A660-2005-T505 e A660-2005-T506?

O T505 possui um conector angulado (90°, cotovelo) na extremidade do motor; O T506 possui um conector reto. Todas as outras especificações – protocolo de sinal, classificação flexível, resistência ao óleo, capacidade de corrente de arrasto e conector do lado do amplificador – são idênticas. Selecione T505 quando a posição de montagem do motor não permitir espaço axial atrás do soquete do codificador de pulso; selecione T506 quando a saída direta for preferida ou o espaço permitir.

P2: O que é o motor FANUC Beta BM e por que ele usa o cabo T505?

Os motores FANUC Beta BM são servo motores compactos da série Beta da FANUC — normalmente utilizados para servo-eixos mais pequenos em máquinas CNC de baixo custo, retificadoras CNC e como acionamentos de eixos auxiliares em centros de maquinação. O formato compacto do Beta BM e as restrições de montagem de configurações menores de máquinas-ferramenta exigem com mais frequência o conector T505 angular. O T505 é confirmado nas especificações do cabo servo Beta BM da FANUC.

Q3: O conector angular no A660-2005-T505 é fixo em 90° ou ajustável?

O conector T505 possui um ângulo fixo de 90° — a direção de saída do cabo em relação à face de contato do conector é fixada pela geometria do invólucro do conector e não pode ser ajustada após a fabricação. Antes de instalar o T505, confirme se a direção de saída fixa de 90° está alinhada com o caminho de roteamento de cabo pretendido, para evitar criar uma curvatura acentuada do cabo perto do conector que poderia tensionar o cabo.

Q4: O A660-2005-T505 pode ser usado para os mesmos motores que o T506?

Sim — T505 e T506 atendem aos mesmos tipos de motor (servo motores FANUC das séries Alpha i e Beta com interfaces de codificador de pulso) com a mesma interface elétrica. A compatibilidade do motor é determinada pela especificação elétrica do cabo (série de codificadores de pulso) e não pela orientação do conector. Se o motor e a posição de montagem forem compatíveis com qualquer orientação do conector, tanto T505 quanto T506 serão seleções válidas.
