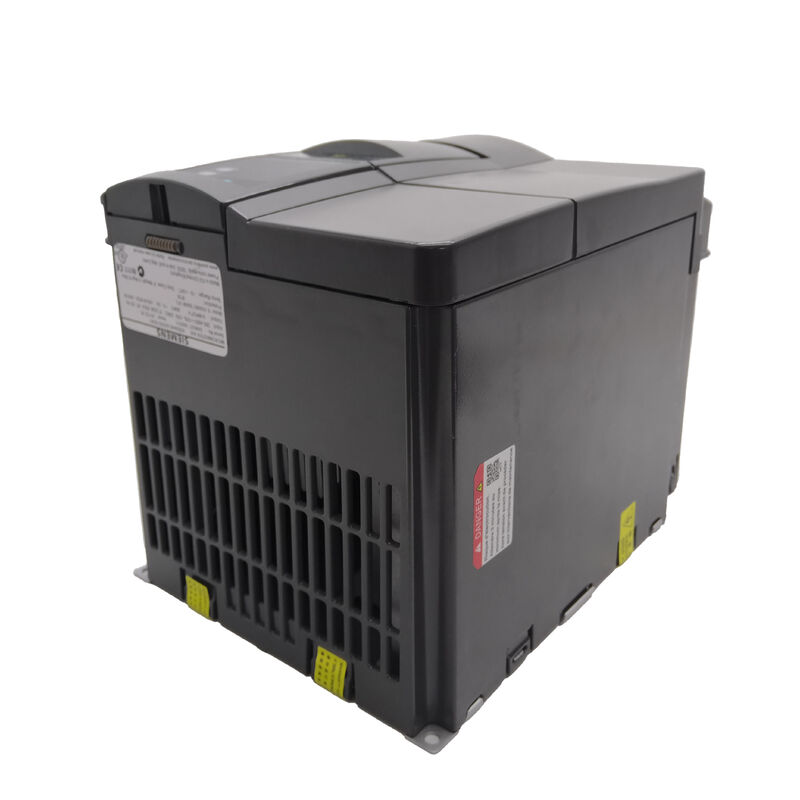

6SE6440-2UD25-5CA1 6SE64402UD255CA1 Siemens Conversor de frequência 6SE644O-2UD25-5CA1

6SE6440-2UD25-5CA1 ∙ Siemens MICROMASTER 440 Inverter ∙ 5.5kW / 7.5kW / 380 ∙ 480V AC / Frame C / Sem Filtro / IP20

MICROMASTER 440 FANUC VFD de alto desempenho

O MICROMASTER 440 é o inversor da série MICROMASTER da Siemens de mais alta especificação, oferecendo capacidades avançadas de controle de motor que vão além do simples regulamento de velocidade em V/Hz.O 6SE6440-2UD25-5CA1 abrange duas classificações de potência dependendo do perfil de sobrecarga da aplicação:

5Torque constante de 0,5 kW (CT / sobrecarga elevada, HO):Para aplicações que exijam um binário sustentado a todas as velocidades ̇ motores de transporte, elevadores, compressores,e máquinas-ferramenta em que o binário total deve estar disponível de baixa velocidade para alta velocidade sem limitações de sobrecarga.

7.5 kW de binário quadrado (LO / Fan-Pump):Para ventiladores, bombas e compressores centrífugos, onde a demanda de binário diminui com o quadrado da velocidade, permitindo que a mesma unidade alimente um motor maior em aplicações de menor sobrecarga.

Principais especificações

Sem filtro ∙ Requer-se um planeamento EMC

O 6SE6440-2UD25-5CA1 é fornecido sem filtro EMC interno.Deve ser instalado um filtro EMC externo na entrada da rede de alimentação do accionadorA Siemens oferece opções de filtros externos concebidos especialmente para o FSC Frame C MM440

Cenários de aplicação

Motor do eixo principal da máquina-ferramenta:Um centro de usinagem requer um controlo do eixo de velocidade variável até 24 000 rpm, necessitando de uma saída de aproximadamente 400 Hz.O 6SE6440-2UD25-5CA1 fornece controle de velocidade de gama completa com modo vetorial FCC para torque suave em todas as velocidades do fuso.

Máquinas de transporte e embalagem:A production line conveyor requires reliable variable speed control with sensorless vector mode — the 6SE6440-2UD25-5CA1 provides precise speed regulation regardless of varying product load across the belt.

Perguntas frequentes

P1: Qual a diferença entre as classificações CT (5,5 kW) e LO (7,5 kW) no 6SE6440-2UD25-5CA1?

CT (corrente constante / HO) 5,5 kW: a unidade pode fornecer 150% de corrente nominal durante 60 segundos e 200% durante 3 segundos for para aplicações que necessitam de alto torque transitório. LO (Low Overload / Fan-Pump) 7,5 kW:reduz o espaço da cabeça de sobrecarga para 110% durante 60 segundos e 140% durante 3 segundos, mas permite a ligação de um motor maior para cargas de ventilador e bomba onde não é necessário binário transitório.Selecionar com base na função de sobrecarga da aplicação.

P2: O 6SE6440-2UD25-5CA1 inclui um painel de operador?

Não esta variante é fornecida sem AOP (Advanced Operator Panel) ou BOP (Basic Operator Panel).A unidade ainda pode ser operada a partir da fita terminal (entrada analógica/digital) ou através de comunicação serial RS485.Para o acesso e a exibição dos parâmetros locais, é necessário encomendar e instalar separadamente um painel BOP-2 ou AOP-2.

Q3: Que protocolo de comunicação serial o 6SE6440-2UD25-5CA1 suporta nativamente?

The MM440 includes an integrated RS485 port supporting the USS (Universal Serial Interface) protocol — a Siemens serial protocol for drive communication without requiring a separate PROFIBUS or other fieldbus option modulePara a conectividade PROFIBUS DP, um quadro de comunicação CBP2 pode ser instalado no slot opcional do MM440.

Q4: Que opções de travagem estão disponíveis para o 6SE6440-2UD25-5CA1?

The MM440 does not include a built-in braking resistor but supports connection of an external braking resistor through a minimum 56 Ω external resistor — providing dynamic braking for applications requiring controlled deceleration of high-inertia loadsPara a travagem de maior carga, os módulos de travagem externos podem ser ligados à ligação do autocarro DC.

Q5: Quais são os limites de temperatura ambiente para 6SE6440-2UD25-5CA1?

O 6SE6440-2UD25-5CA1 é classificado para temperaturas ambientais de -10 ° C a +50 ° C sem desratização.O gabinete IP20 exige que a unidade seja instalada dentro de um gabinete de controle adequado quando utilizada em ambientes com acesso a partículas condutoras, spray de água ou atmosferas corrosivas.
