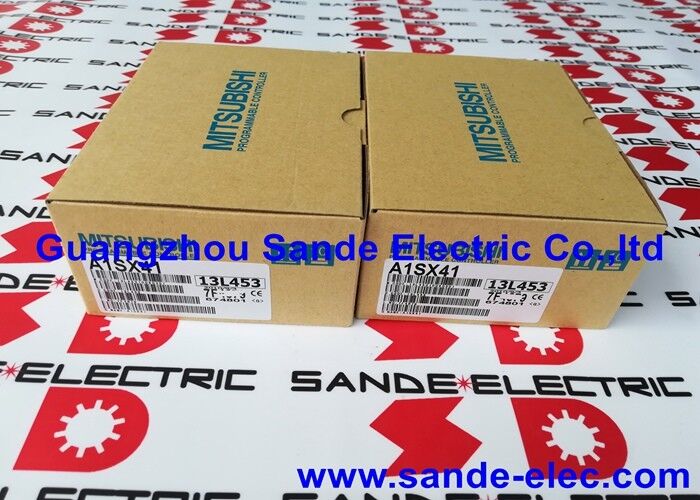

Novo na caixa MITSUBISHI PLC MODULE A1SX41 rápido envio bom preço

Mitsubishi A1SX41∙ MELSEC-A Slim Series 32 canais 24VDC Sink Digital Input Module ∙ Local I/O / NPN Compatível / A1S Rack / Parcela descontinuada

32 Entradas do sumidouro na arquitetura do rack MELSEC-A

O A1SX41 é um módulo de entrada digital de 32 canais na série MELSEC-A da Mitsubishi a plataforma PLC modular baseada em rack que precedeu a série MELSEC-Q como plataforma de automação de médio a grande porte da MitsubishiO prefixo "A1S" identifica a variante do fator de forma fino dentro da família A-series, ocupando um espaço no sistema de rack fino A1S.

Trinta e duas entradas digitais, cada uma aceitando sinais de sumidouro (NPN) de 24VDC, recolhendo o estado do dispositivo de campo, interruptores de limite, sensores de proximidade, sensores fotoelétricos, botões de pressão,e contatos de retransmissão e passar para a CPU MELSEC-A através do barramento interno do rackA CPU lê os 32 estados de entrada em cada ciclo de varredura através da atribuição de imagem de entrada do módulo.

O tipo de entrada sink (NPN) significa que o circuito de entrada é activado por um caminho de corrente para 0 V através do dispositivo de campo, em vez de uma corrente proveniente de uma fonte de 24 V.Sensores de proximidade de saída NPN e outros dispositivos de saída NPN conectam-se directamenteOs sensores de saída (sourcing) PNP requerem conversão de sinal ou relés interpostos para trabalhar com entradas de sumidouro.Esta distinção convencional de fiação define quais dispositivos de campo podem se conectar ao A1SX41 sem hardware adicional.

A série MELSEC-A foi sucedida pela MELSEC-Q no final dos anos 1990 e foi descontinuada há muito tempo.Para a base instalada de sistemas MELSEC-A ainda em funcionamento ¢ instalações de processamentoA A1SX41 é fornecida através do mercado de reposição da série A, não através da distribuição Mitsubishi padrão.

Principais especificações

Série A1S Slim onde o A1SX41 se encaixa na família MELSEC-A

A série MELSEC-A inclui dois fatores de forma física: o rack da série A de tamanho completo (A2US, A3U, etc.) e o rack delgado A1S.A designação A1S marca a variante de menor dimensão O A1SX41 é especificamente um módulo A1S e cabe fisicamente apenas em estantes compatíveis com o A1S.Não é intercambiável com os módulos de entrada digital da série A de tamanho completo (A1X40, A1X41 em formato de tamanho completo)

Dentro da família de módulos de entrada A1S:

• A1SX40:16 canais, sumidouro de 24VDC
• A1SX41:32 canais, sumidouro 24VDC (este módulo)
• A1SX80:32 canais, entradas compatíveis com o TTL 5/12VDC

The A1SX41's 32-channel count makes it the highest-density sink input option in the A1S family — two modules provide 64 input channels in the same rack space that might otherwise require four 16-channel modules.

Cenários de aplicação

Sistemas antigos de controlo de processos:Os PLCs MELSEC-A em instalações químicas, de tratamento de água e de serviços públicos continuam a funcionar em muitas instalações.O A1SX41 fornece capacidade de substituição quando um módulo de entrada instalado falha ?? correspondendo à configuração NPN original de 32 canais sem alterações de fiação.

Máquinas-ferramenta e automação de fábrica:Muitas máquinas-ferramenta construídas na década de 1990 com estantes MELSEC-A permanecem em produção.Substituição direta com A1SX41 restaura o mapa de entrada sem modificação do programa.

Restauração e manutenção dos racks:Quando um rack A1S necessitar de restauração parcial (módulos danificados, placas de entrada avariadas),O A1SX41 fornece a configuração de entrada NPN específica que o sistema original requer ?? não um tipo de módulo de substituição que exigiria recablagem de cablagem ou modificação do endereço do programa.

Perguntas frequentes

P1: Qual é a diferença entre os módulos de entrada de sumidouro (NPN) e fonte (PNP), e por que isso importa para o A1SX41?

Os módulos de entrada de sinqueamento (NPN) são ativados completando um caminho de corrente para 0V, o dispositivo de campo conecta o terminal de entrada para 0V quando o sensor está ativo.Os módulos de fonte (PNP) são ativados por uma fonte de 24 V na entradaSe o A1SX41 for instalado numa máquina com sensores de saída NPN, o cableamento funciona directamente.Substitui-lo por um módulo de entrada PNP deixaria todos os dispositivos de campo incompatíveis sem recableamento ∙ um problema de instalação significativo em uma máquina em funcionamento.

P2: O A1SX41 é diretamente intercambiável com os módulos de entrada digital da série A em estantes de tamanho real?

O A1S slim form factor e o A-series full size form factor usam dimensões de ranhuras diferentes. Um A1SX41 cabe apenas em racks de formato A1S. Modulos de entrada digital equivalentes da série A de tamanho completo (A1X40,A série A1X41) cabem em estantes A de tamanho completoConfirme o formato físico da prateleira A1S slim ou full size antes de encomendar.

P3: Como é configurado o A1SX41 para o endereço do rack?

Os módulos de E/S do MELSEC-A são endereçados pela sua posição de slot no rack ∙ a CPU lê a configuração do módulo de cada slot na inicialização e atribui endereços de entrada/saída com base na sequência de slots.Não são necessários interruptores DIP ou configurações de endereço de software para módulos de E/S locais padrão. A posição do slot no rack define o bloco de endereço de entrada (% X atribuições no GX Developer ou programa de escada).

Q4: Que software de programação é utilizado para os sistemas MELSEC-A?

GX Developer é o software de programação para MELSEC-A (e Q, L, FX série). GX Works2 suporta algumas CPUs da série A em capacidade limitada.GX Works3 não suporta a série MELSEC-AA programação requer a ligação à porta de programação RS-422 da CPU da série A usando um adaptador de PC compatível.

P5: Onde é que o A1SX41 é produzido hoje?

Através do mercado pós-venda de peças sobressalentes da MELSEC-A, distribuidores tradicionais de automação, fornecedores de excedentes industriais e distribuidores especializados de peças da série A da Mitsubishi.A plataforma MELSEC-A foi descontinuada há muito tempo; A Mitsubishi não fornece A1SX41 através de canais de distribuição padrão. Confirme o formato delgado do A1S, as especificações do sumidouro de 32 canais 24VDC e a condição física do fornecedor antes de encomendar.As unidades testadas verificadas num rack A1S são preferíveis a novas unidades antigas não verificadas para equipamento crítico de produção.
