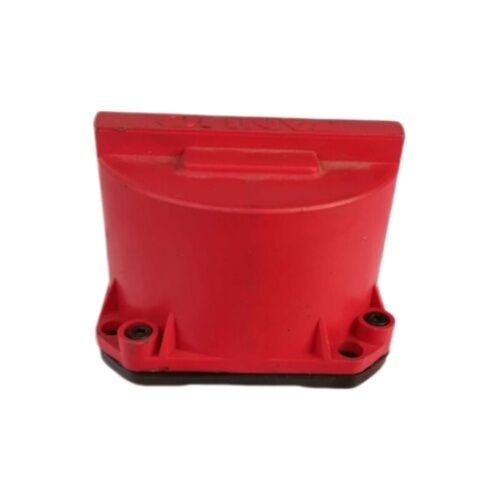

FANUC A860-0347-T001 Codificador de Pulso Absoluto

O que é o A860-0347-T001?

O FANUC A860-0347-T001 é um codificador de pulso absoluto do tipo Serial A projetado como um codificador de substituição de ajuste direto para servomotores FANUC. Montado na parte traseira do corpo do motor,Esta unidade alimenta continuamente dados de posição e velocidade em tempo real de volta para o sistema de controle CNC, tornando-se um dos componentes de feedback mais críticos em qualquer máquina-ferramenta acionada pela FANUC.

Se a sua máquina está a emitir alarmes relacionados com o codificador, a experimentar desvio de eixo, ou simplesmente se recusa a ligar corretamente, um codificador de pulso avariado é muitas vezes a causa raiz.A A860-0347-T001 é a solução especificada pelo fabricante para colocar esse eixo de volta em linha.

Compatibilidade ∙ Que motores são adequados?

Este codificador de pulso é especialmente concebido para dois modelos específicos de servomotores FANUC:

• FANUC Modelo 4-0SServo motor
• FANUC Modelo 3-0SServo motor

É ligado através de umConector de interface D-SUBAntes de encomendar, verifique se a placa do seu motor corresponde a uma das designações acima.Usando um codificador incompatível mesmo um que se encaixa fisicamente resultará em erros de comunicação no amplificador.

Por que o codificador é mais importante do que você pensa

Em um sistema CNC de circuito fechado, o servomotor não "sabe" onde está.No momento em que o loop de feedback se quebra devido a um disco de codificação rachado, a entrada de umidade, danos no cabo ou desgaste normal, o eixo torna-se imprevisível.

O A860-0347-T001 é umTipo absolutoencoder, o que significa que ele mantém a memória de posição mesmo depois que a máquina é desligada (suportada por uma bateria de backup no lado CNC).Quando reiniciar a máquinaOs dados de posição são preservados e confiáveis imediatamente após a ligação.

Visão geral técnica

Sintomas comuns de falha que apontam para esta parte

A falha do codificador pode aparecer de várias maneiras:

• Alarmes de "erro excessivo" ou de servo-eixono painel CNC
• Eixo se move de forma errática ou recusa-se a responder aos comandos
• Máquina não consegue completar um ciclo de homing
• Erros de posição intermitentes que limpam e depois retornam
• Danos físicos ao corpo do codificador ou ao conector (contaminação do líquido de arrefecimento, impacto)

Se a sua máquina utilizar um comando FANUC série 0, série 15 ou início da série 16/18 emparelhado com um motor modelo 3-0S ou 4-0S, o A860-0347-T001 é o substituto correto para investigar.

Notas de instalação

A substituição de um codificador de pulso requer um manuseio cuidadoso.

1. Desligue e bloqueie completamente a máquina.antes de remover o codificador.
2. Observe o encaminhamento do cabo e a orientação do conector antes de desconectar qualquer coisa.
3. Após a instalação, o CNC pode exigir umaRetorno da posição de referênciaou reinicialização da posição com bateria, consoante o tipo de comando.
4. Inspecionar o cabo de codificação e os pinos do conector enquanto o motor estiver acessível ‡ o desgaste do cabo é um problema secundário frequente.

Em caso de dúvida, consulte o manual de manutenção do servomotor FANUC (série B-65165E ou equivalente para o seu modelo de motor).

Perguntas Frequentes

P1: A A860-0347-T001 é uma peça FANUC OEM ou uma substituição do mercado de reposição?

O A860-0347-T001 é um número de peça FANUC original. Ao adquirir este codificador, verifique se o fornecedor está a oferecer uma nova unidade OEM, uma unidade certificada,ou uma substituição compatível com terceirosPara as máquinas críticas para a produção, é geralmente recomendado um novo equipamento OEM ou um estoque renovado e testado profissionalmente.Existem alternativas no mercado pós-venda, mas podem comportar riscos de compatibilidade com versões específicas do firmware de controlo.

Q2: Que comandos CNC da FANUC funcionam com este codificador?

Este codificador de pulso está associado a modelos mais antigos de servomotores FANUC (3-0S e 4-0S), que eram comumente emparelhados com controles CNC FANUC série 0, série 3 e série 15,bem como algumas configurações anteriores 16i/18iSe estiver a utilizar um motor da série αi ou βi mais recente, será necessário um modelo de codificador de pulso diferente – a série A860-0xxx-T abrange várias gerações e não são intercambiáveis.

P3: Posso reparar o meu codificador existente em vez de substituí-lo?

Em alguns casos, as oficinas de reparação especializadas podem restaurar um codificador de pulso falhado clean limpeza de óptica contaminada, substituição do conector ou resolução de problemas relacionados com a bateria.se o disco de codificação interno estiver fisicamente danificado ou se o sensor óptico falhar,, a reparação não é geralmente rentável ou fiável em comparação com a instalação de uma substituição testada.A maioria dos ambientes de produção opta por uma substituição de funcionamento confirmada em vez de uma unidade reparada.

P4: A minha máquina mostra um "alarme de codificador de pulso"? isso significa definitivamente que o codificador falhou?

Antes de substituir o codificador, verifique o seguinte: o cabo do codificador para detectar danos visíveis ou pinos de conector soltos; o servoamplificador para detectar códigos de falha separados;e a bateria de backup CNC (uma bateria morta em um sistema de codificador absoluto gerará alarmes que imitam falha de hardware do codificador)Os primeiros controlos podem poupar tempo e custos significativos.

Q5: Como deve ser armazenado o A860-0347-T001 se não for instalado imediatamente?

Mantenha- o na embalagem antiestática original, num ambiente seco e com temperatura estável, evitando áreas com elevada umidade, luz solar direta ou vibrações significativas.Os componentes ópticos internos são sensíveis ao pó e à umidadeA maioria dos fornecedores industriais recomenda a instalação no prazo de 12 a 24 meses após a compra para melhor fiabilidade;O armazenamento em prateleira a longo prazo deve ser acompanhado de um teste de função antes da montagem numa máquina em funcionamento..

Verifique sempre a placa de identificação do motor e a documentação da máquina antes de encomendar os codificadores de substituição.Os números de modelo da série FANUC A860 estão estreitamente relacionados, mas não são universalmente intercambiáveis.
