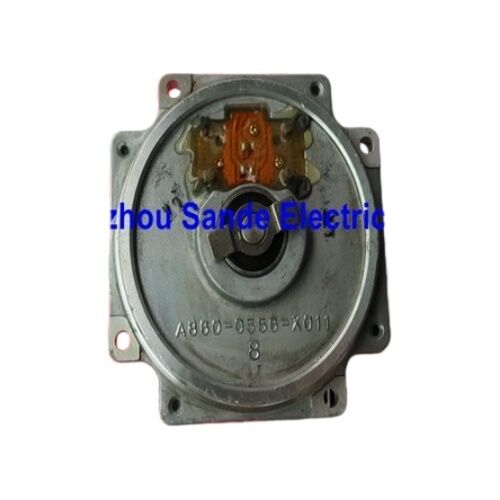

FANUC A860-0356-X011 Codificador de Pulso Rotativo Contínuo — Codificador Absoluto αA64 para Servomotores FANUC da Série Alpha

O Componente Por Trás de Cada Movimento Preciso do Eixo

Existe uma peça de hardware pequena, mas crítica, montada na parte traseira do seu servomotor FANUC da série Alpha que a maioria dos operadores de máquinas nunca pensa — até que falhe. O A860-0356-X011 é o rotor interno e o elemento sensor do codificador de pulso αA64 (AA64), a família de codificadores seriais absolutos que deu a uma geração inteira de servomotores FANUC Alpha sua inteligência posicional.

Este número de peça aparece em várias referências cruzadas no mercado. O conjunto completo do codificador é amplamente listado como A860-0360-T201, A860-0360-V501, ou A860-0360-V511 — o A860-0356-X011 identifica o disco/rotor interno do codificador alojado dentro desse conjunto com tampa vermelha. Ao adquirir um codificador de substituição para um motor da série Alpha, tanto a designação do elemento rotor quanto o número do conjunto completo podem aparecer nas listas de fornecedores, e ambos se referem à mesma unidade funcional que você precisa para restaurar o eixo.

O que "AA64" Realmente Significa — e Por Que a Resolução Importa

A designação AA64 é decomposta da seguinte forma: A para a série Alpha, A para o tipo Absoluto, 64 para 64.000 pulsos por revolução. Esse valor de resolução — 64K contagens por volta — é o que separa esta geração de codificadores FANUC de unidades mais antigas de menor resolução e define a precisão de posicionamento disponível para o controle CNC.

A 64.000 contagens por revolução, o amplificador servo recebe dados de posição extremamente granulares a cada rotação do eixo. Em uma esfera com passo de 10 mm, isso se traduz em uma resolução de posição de 0,15625 micrômetros por contagem do codificador — muito mais fina do que a precisão mecânica da maioria das máquinas-ferramenta, que é exatamente o ponto. Você quer que o sistema de feedback seja o elemento mais preciso da cadeia, para que nunca se torne o fator limitante no desempenho de posicionamento da máquina.

A natureza absoluta deste codificador é igualmente significativa. Ao contrário dos codificadores incrementais que medem apenas o movimento relativo a partir de um ponto de partida conhecido, um codificador absoluto retém seu valor de posição mesmo quando a máquina está desligada. Quando a máquina é ligada na manhã seguinte, o CNC já sabe exatamente onde cada eixo está. Nenhum ciclo de ponto de referência é necessário. O amplificador servo lê a posição armazenada imediatamente ao ligar, e a máquina está pronta para funcionar.

Visão Geral Técnica

Onde Este Codificador Vive e Como Ele se Conecta

O codificador de pulso αA64 é montado dentro da distinta tampa final plástica vermelha na parte traseira dos servomotores FANUC da série Alpha. O codificador se acopla ao eixo do motor através de um acoplamento interconectado de precisão que transmite a rotação sem folga ou deslizamento. O conjunto da tampa vermelha — carcaça do codificador, acoplamento e PCB juntos — é uma unidade autônoma que se encaixa na campana traseira do motor.

O conector de 14 pinos transporta tanto a fonte de alimentação para o codificador quanto a saída de dados serial de volta para o amplificador servo. Na arquitetura de codificador de pulso serial da FANUC, os dados de posição são transmitidos como um fluxo serial digital em vez de pulsos incrementais brutos. Isso torna o sinal mais resistente a ruídos ao longo do cabo do motor ao amplificador, e ele carrega dados mais ricos — posição absoluta, velocidade e status — em um formato com o qual o DSP do amplificador pode trabalhar diretamente.

Um ponto prático chave: o cabo do codificador não faz parte do conjunto A860-0356-X011 / A860-0360 e deve ser adquirido separadamente se estiver danificado. Falhas no cabo da linha de 14 pinos causam alarmes de servo que são sintomaticamente idênticos a falhas de hardware do codificador, portanto, o cabo é sempre a primeira coisa a ser verificada antes de condenar o próprio codificador.

A Identificação do Motor Alpha: Reconhecendo o Encaixe Correto

Os servomotores FANUC da série Alpha que usam este codificador geralmente carregam o sufixo alfanumérico B75 no código de pedido do motor — por exemplo, A06B-0127-B075, A06B-0163-B075 e designações semelhantes. O "75" no código do motor era a convenção da FANUC para indicar um motor Alpha equipado com o codificador de pulso absoluto αA64.

Se você não tiver certeza se o seu motor usa este codificador, o marcador físico é a tampa plástica vermelha na extremidade não acionada do motor. Motores da série Alpha com esta tampa usam o codificador da família A860-0360. Tampas azuis ou cinzas indicam diferentes gerações de codificadores com especificações internas diferentes e tipos de conectores diferentes — eles não são intercambiáveis.

Padrões Típicos de Falha e Suas Causas

O codificador αA64 é um dispositivo óptico — um LED ilumina um disco de vidro gravado com precisão, e fotodetectores leem o padrão. Vários mecanismos de falha são relevantes para o planejamento de manutenção:

Contaminação por refrigerante. Esta é a causa mais comum de falha prematura em máquinas-ferramenta. O refrigerante que encontra caminho através dos selos do eixo do motor ou através de uma glândula de entrada de cabo danificada atinge o conjunto óptico do codificador. Mesmo uma fina película no disco de vidro interrompe o caminho óptico. Ao contrário de outras falhas elétricas que ocorrem abruptamente, a falha relacionada à contaminação geralmente progride gradualmente — alarmes de servo intermitentes que desaparecem e retornam, oscilação do eixo em baixas velocidades ou erros de posicionamento que se acumulam lentamente antes de disparar uma falha grave.

Perda de posição absoluta com bateria de backup. A posição absoluta nesses codificadores é mantida por uma bateria de backup quando a máquina está desligada. Quando a tensão dessa bateria cai abaixo do limite, o codificador não consegue reter os dados de posição em um ciclo de energia. O sintoma é um "alarme de bateria do codificador de pulso" ao ligar, seguido por uma solicitação para realizar um retorno ao ponto de referência. Este é um item de manutenção, não uma falha de hardware — mas se ignorado e a bateria descarregar completamente, o codificador pode perder seus dados de calibração interna e exigir substituição, mesmo que o conjunto óptico esteja perfeitamente funcional.

Danos por choque físico. O disco de vidro de precisão dentro do codificador não foi projetado para absorver impactos. A queda de um motor, ou um evento de colisão que transmite choque através do eixo do motor, pode rachar o disco. O resultado é um alarme de codificador imediato e irrecuperável.

Componentes ópticos envelhecidos. Ao longo de muitos anos de operação contínua, a fonte de LED gradualmente diminui. Quando sua saída cai abaixo do limite mínimo exigido pelos fotodetectores, a qualidade do sinal se degrada. Este é um mecanismo de desgaste a longo prazo em vez de uma falha súbita, mas é a razão pela qual a substituição do codificador é às vezes proativa em máquinas com horas de operação muito altas.

Um Codificador Rotativo Contínuo — O Que Essa Designação Adiciona

O descritor "rotativo contínuo" na listagem deste produto reflete uma distinção de capacidade específica dentro da família αA64. Alguns codificadores de pulso na linha FANUC são projetados para eixos servo padrão onde o motor gira em arcos limitados — algumas revoluções no máximo em qualquer direção. Um codificador de pulso rotativo contínuo é projetado para aplicações onde o motor pode girar indefinidamente em uma direção: mesas rotativas, equipamentos de enrolamento, eixos C de centros de torneamento ou mecanismos de indexação que acumulam voltas sem limite.

Na prática, a arquitetura interna de contagem de múltiplos giros lida com a faixa de posição estendida. O codificador não apenas sabe onde está o eixo dentro de uma revolução — ele também rastreia quantas revoluções completas foram concluídas, em toda a faixa operacional esperada da máquina. Essa capacidade de posição absoluta estendida é o que a designação "rotativo contínuo" sinaliza: este codificador não perderá a referência de posição após um certo número de voltas, tornando-o apropriado para aplicações de alta rotação que um codificador absoluto de uma única volta padrão não poderia servir de forma confiável.

Resumo de Referência Cruzada

Compradores que procuram este codificador encontrarão vários números de peça dependendo de qual manual, catálogo de peças ou lista de fornecedores eles consultam. Todos os seguintes se relacionam com a mesma família de conjuntos de codificadores αA64:

• A860-0356-X011 — designação do rotor/elemento interno
• A860-0360-T201 — conjunto completo padrão
• A860-0360-V501 — variante com backup de supercapacitor (substitui a bateria em algumas configurações)
• A860-0360-V511 — variante com supercapacitor, revisão posterior

Ao fazer o pedido, confirme com o fornecedor qual variante específica é compatível com a configuração do sistema de backup do seu motor — variantes baseadas em bateria e capacitor atendem à função de retenção de posição absoluta de maneiras diferentes e nem sempre são intercambiáveis sem ajustes de parâmetros no amplificador servo.

Perguntas Frequentes

P1: Com quais servomotores FANUC o codificador A860-0356-X011 / A860-0360-T201 é compatível?

Este codificador é projetado para servomotores AC FANUC da série Alpha — especificamente aqueles cujo código de pedido do motor termina com o sufixo B75, como A06B-0127-B075 ou A06B-0163-B075 e designações semelhantes em toda a linha de motores Alpha. O identificador físico é a tampa final plástica vermelha na extremidade não acionada do motor. Motores das séries Beta da FANUC, motores DC mais antigos da série S ou motores mais novos da série αi usam tipos de codificadores diferentes com conectores e formatos de sinal diferentes, e a família A860-0360 não é compatível com essas plataformas. Sempre verifique a placa de identificação do motor ou o código de pedido antes de comprar um codificador de substituição.

P2: Qual é a diferença entre A860-0360-T201, A860-0360-V501 e A860-0360-V511 — eles podem ser usados de forma intercambiável?

Todos os três são codificadores de pulso absolutos αA64 com 64.000 pulsos por revolução e saída serial de 14 pinos. A diferença funcional reside em como a posição absoluta é retida quando a máquina está desligada. A variante T201 depende de uma bateria externa no gabinete CNC para manter a memória de posição do codificador. As variantes V501 e V511 incorporam um supercapacitor interno que armazena carga suficiente para reter dados de posição por um período definido sem a bateria do gabinete. Na maioria das situações de manutenção práticas, essas variantes são intercambiáveis, mas os parâmetros do amplificador servo e as configurações de alarme de bateria podem precisar ser verificados após a substituição. Confirme com a documentação do seu amplificador servo antes de instalar uma variante diferente da original.

P3: A máquina exibe um alarme de codificador de pulso neste eixo. Como confirmo se o codificador está realmente com defeito antes de pedir uma substituição?

Comece com o cabo e o conector do codificador, não com o codificador em si. Desconecte o cabo na extremidade do amplificador servo e inspecione os pinos do conector de 14 pinos quanto a corrosão, contatos dobrados ou resíduos de refrigerante. Execute uma verificação de continuidade em cada condutor. Aberturas intermitentes — particularmente nos condutores blindados — são uma causa frequente de alarmes de codificador de pulso e são fáceis de ignorar sem testes cuidadosos. Verifique também a tensão de backup da bateria se o alarme estiver relacionado à bateria. Se o cabo e a bateria estiverem corretos, e a substituição por um cabo conhecido como bom não limpar o alarme, é mais provável que o conjunto óptico ou a PCB do codificador tenha falhado. Em máquinas com controles FANUC das séries 0i, 16i ou 30i, o número específico do alarme exibido ajudará a determinar se a falha é uma falha óptica, uma falha de comunicação ou uma falha de dados de posição — cada um aponta para um modo de falha diferente dentro do codificador.

P4: Este codificador pode ser reparado ou precisa ser substituído imediatamente?

O reparo em nível de componente de codificadores de pulso αA64 é tecnicamente possível, mas é limitado a modos de falha específicos. Conjuntos ópticos contaminados às vezes podem ser limpos por especialistas com instalações adequadas, e reparos em nível de PCB são viáveis para certas falhas de componentes. No entanto, se o próprio disco codificador de vidro estiver rachado ou lascado, ou se a fonte de LED falhou, a substituição é a única opção prática — a precisão dos componentes ópticos internos não é mantida em campo. O custo e o tempo envolvidos no reparo profissional do codificador geralmente tornam uma unidade de substituição testada a escolha mais prática, especialmente quando o custo de tempo de inatividade da produção é considerado. Se o reparo for tentado, o codificador deve ser testado dinamicamente em velocidade operacional após qualquer trabalho — testes estáticos em bancada sozinhos não revelam todos os modos de falha em um codificador absoluto óptico.

P5: Por que a série FANUC Alpha usa uma tampa vermelha no codificador — e a cor indica algo significativo?

A tampa final vermelha nos servomotores FANUC da série Alpha é um identificador visual deliberado para a geração de codificador instalada naquele motor. Ela serve a um propósito prático durante o serviço: um técnico inspecionando uma fileira de motores pode ver imediatamente do outro lado do gabinete quais motores carregam codificadores αA64 (tampa vermelha) em comparação com outras gerações. A FANUC usou cores de tampa diferentes em suas famílias de motores para evitar substituições incorretas de codificadores — uma tampa cinza ou azul em um motor FANUC indica uma série de codificadores diferente com especificações elétricas diferentes, pinagens de conectores diferentes e formatos de sinal diferentes. Trocar um codificador de um motor com tampa de cor diferente para uma posição de motor com tampa vermelha acreditando que eles são intercambiáveis é uma armadilha de diagnóstico que desperdiça tempo e pode causar falhas no amplificador. A correspondência de cores é uma condição necessária, mas não suficiente, para a compatibilidade do codificador — sempre verifique o código de pedido do motor e a configuração do amplificador também.

O elemento rotor do codificador A860-0356-X011 faz parte do conjunto do codificador de pulso absoluto αA64 A860-0360. Sempre confirme a compatibilidade do motor usando o código de pedido da placa de identificação do motor antes de fazer o pedido. A substituição do codificador em eixos servo FANUC requer procedimentos de retorno ao ponto de referência de acordo com a documentação de manutenção aplicável do servomotor e amplificador FANUC.
