Gerador de Pulso Síncrono Eletromecânico Manual TOSOKU MPG RE45BA1R5

Tosoku RE45BA1R5 ∙ OEM substituição gerador de pulso manual ∙ 5V DC, 100 PPR, saída de tensão, 80mm Dial, Japão

Quando você precisa desta parte

A maioria dos engenheiros de manutenção que procuram esta peça já conhecem o procedimento:a roda de mão num centro de usinagem ou centro de torneamento começou a comportar-se mal o eixo desloca-se para um lado quando você gira o mostrador para o outro, ou certas voltas não produzem nenhum movimento, ou o movimento é nervoso mesmo na melhor configuração de ampliação.

A máquina está a funcionar há anos, o codificador Tosoku original acumulou centenas de milhares de rotações de mostrador, e finalmente está a mostrar a sua idade.

A RE45BA1R5 é a peça que precisas.

É o substituto direto para o RE45BA1R5C (a versão atual de produção atualizada com sufixo traz um C no final, mas a especificação e montagem do núcleo são idênticas ao RE45BA1R5 original).

A combinação de saída de tensão de 5V, 100 PPR e mostrador de 80 mm representa a variante RE45B mais amplamente implantada em painéis de máquinas-ferramenta CNC na Ásia, Europa,e América do Norte é a configuração que Fanuc, Mitsubishi, Mazak, Haas, e dezenas de outros fabricantes de máquinas-ferramenta têm especificado em seus painéis de operador por décadas.

A procura de um substituto deve ser simples se você for diretamente para a rede de distribuição autorizada da Tosoku.

Cuidado com cópias de baixo custo

O original Tosoku provou a sua longevidade em ambientes de produção precisamente porque o mecanismo de detecção óptica, o mecanismo de desaceleração,e a construção mecânica são fabricadas com tolerâncias que as cópias genéricas não correspondem.

Identificando o RE45BA1R5 na sua máquina

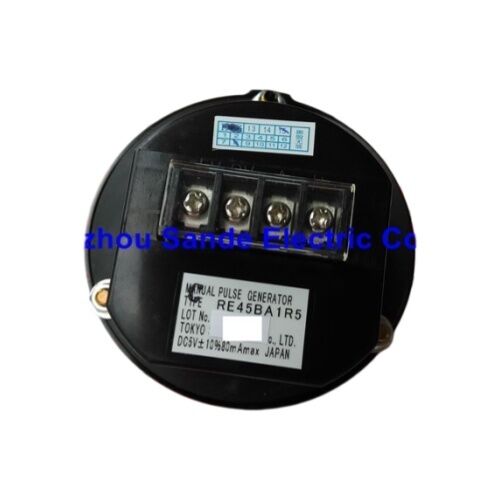

O número da peça é tipicamente impresso num rótulo na face traseira do corpo do codificador, visível quando o painel do operador é aberto.Procure "RE45BA1R5" ou "RE45BA1R5C" (o sufixo C é uma pequena atualização de revisão, totalmente equivalente à parte de base).

As três porcas de montagem visíveis da frente do painel do operador identificam-no como um tipo A (3 porcas de montagem),e o mostrador preto com o logotipo de Tosoku no botão preto de 15 mm confirma a configuração do botão tipo B.

Se o rótulo do seu codificador estiver danificado ou faltando, a identificação física é:

• Diâmetro de 80 mm, mostrador de plástico preto com marcas indexadas
• Três porcas de montagem de painéis com aproximadamente 120° de espaçamento visíveis da frente
• Saída do conector traseiro (a forma de fiação depende se a máquina usa a fiação padrão da Tosoku ou um arnês personalizado do construtor da máquina)
• Fabricado no Japão

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG inputConfirme o número original da peça antes de encomendar.

O RE45BA1R5 versus RE45BA1R5C são os mesmos?

- Sim, sim, sim. The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

A montagem, as ligações elétricas, a tensão de alimentação, a resolução, o formato de saída e as dimensões mecânicas permanecem inalteradas entre o RE45BA1R5 e o RE45BA1R5C.Os dois números das peças são intercambiáveis para fins de substituição.

Alguns distribuidores autorizados listam apenas a variante C (como a versão de envio atual); não se preocupe se não estiver recebendo a designação original exata.

Reconhecer um MPG falhado antes de parar completamente

Os codificadores de MPG raramente falham de uma só vez. Mais comumente, eles se degradam gradualmente, e os sintomas são fáceis de diagnosticar erroneamente se você não os procura especificamente.

Faltam pulsos em certos ângulos.O disco óptico desenvolve uma mancha ou um pequeno arranhão em uma ou mais de suas faixas, fazendo com que o fotodetector falhe pulsos nesse segmento da rotação.

Na configuração de ampliação ×1, isso aparece como passos ocasionalmente perdidos o eixo move-se 0,001 mm por abertura na maior parte do tempo, mas ocasionalmente não responde.A mesma falha pode passar despercebida porque o maior movimento comandado por pulso mascara o salto.

Direção invertida em curvas parciais.Um disco contaminado ou um circuito de fotodetector desgastado faz com que a relação de fase A / B seja mal lida momentaneamente, fazendo com que o CNC conte um passo para trás antes de retomar a contagem normal para a frente.

Isto parece ser uma leve oscilação ou um erro semelhante a uma reação de contra-ataque durante o lento movimento do volante.

Nenhuma saída na primeira curva após a inicialização.O emissor óptico (LED) dentro do codificador envelheceu ao ponto em que leva um momento para atingir a intensidade de saída estável após a ligação.O sinal é muito fraco para o fotodetector ler com fiabilidade.

Isto normalmente progride para falha permanente ao longo de semanas ou meses.

Sentimento de relaxamento pegajoso ou irregular.O mecanismo de desaceleração com mola que clica em cada posição está desgastado, e o feedback táctil não corresponde mais de forma confiável a um pulso limpo por clique.

Este é um sintoma de desgaste mecânico distinto das falhas ópticas acima, e muitas vezes coexiste com eles em uma unidade que tem visto uso intenso.

Qualquer um destes sintomas é um sinal para substituir o codificador antes que o volante de mão falhe completamente durante uma operação crítica.

Conexão do substituto ∙ O que esperar

O RE45BA1R5 sai de sua fiação através da parte traseira do corpo do codificador.e o fabricante da máquina especifica o conector e o arnês de fiação na configuração específica da máquina.

Quando remover o antigo codificador, tire uma fotografia das ligações de fiação antes de desconectar qualquer coisa.

A codificação de cores do fio normalmente segue a configuração de saída padrão de Tosoku:

• Saídas de fase A e fase B (o par de quadratura)
• A-comum e B-comum (resultados para os dois canais de saída)
• Alimentação +5V e ligação à terra 0V

As atribuições específicas do pin ou do terminal no conector de interface da máquina são definidas nos diagramas elétricos da máquina,não por Tosoku o codificador em si é um dispositivo de saída de quadratura padrão, e a interface MPG do CNC mapeia os pinos A, B e de alimentação de acordo com o padrão de fiação do construtor da máquina.

Consulte o manual de manutenção elétrica da máquina para as atribuições exatas dos terminais antes de ligar o codificador de substituição.

A variante C-Suffix na gama de MPG da Tosoku

O sufixo C nos números das peças do Tosoku RE45B indica consistentemente uma pequena revisão interna. Nunca indica uma mudança na interface externa, na especificação de desempenho,ou a configuração de montagem.

Esta convenção se aplica a toda a família RE45B: RE45BD1R5C substitui RE45BD1R5 (sem disc 5V 100PPR), RE45BA2R1C substitui RE45BA2R1 (80mm disc 12V 25PPR), e assim por diante.Comprar uma versão com sufixo C de qualquer variante RE45B como substituto para a versão base original é sempre correto.

Os construtores de máquinas e as equipas de manutenção não deverão ser dissuadidos pela actualização do sufixo ao fazerem referência cruzada dos números das suas peças BOM com as existências atuais.

Principais especificações

Perguntas frequentes

P1: A minha máquina mostra "erro MPG" ou o eixo do volante de mão não responde? é o RE45BA1R5 provavelmente a causa?

Antes de substituir o codificador, verifique a fiação do codificador para a entrada de MPG do CNC, um conector solto, um fio quebrado no cabo perto do painel (onde os cabos se flexem repetidamente),ou um pin de conector sujo pode produzir sintomas idênticos a um codificador falhado.

Desligue e coloque novamente o conector MPG na placa de interface CNC. Se a falha desaparecer brevemente após a reconexão e retornar, o conector ou cabo é o provável culpado, não o próprio codificador.

O codificador só deve ser substituído se o cabo e os conectores estiverem defeituosos mecanicamente e electricamente.

P2: O RE45BA1R5C de substituição chega com cabos de fio nu ¢ como sei qual fio é qual?

O padrão de cores da fiação RE45B da Tosoku: Vcc (+5V) é tipicamente o fio vermelho; 0V (terra) é preto ou branco; A-fase de saída é verde; B-fase de saída é amarela (ou esquema de cores pareado semelhante).

No entanto, os códigos de cores podem variar consoante o lote de produção e se o fabricante da máquina especificou um arnês personalizado.

Verifique sempre as funções do fio em relação ao desenho original da máquina ou medindo cuidadosamente as relações de tensão antes da ligação.As saídas A e B mostram oscilações lógicas de 5V durante a rotação lenta do codificadorA troca de A e B inverte a direcção do eixo, mas não causa danos.

P3: O fabricante da máquina lista o número da peça no meu BOM como RE45BA1R5 sem o sufixo C. É o RE45BA1R5C uma substituição direta?

A RE45BA1R5C é a versão de produção atual da RE45BA1R5 ∙ Tosoku acrescentou o sufixo C para acompanhar uma revisão de fabricação que não mude a especificação do produto,interface, ou instalação.

Qualquer fornecedor autorizado da Tosoku confirmará isto.

A utilização do RE45BA1R5C como substituto de uma instalação RE45BA1R5 é o procedimento correto e esperado.

P4: Posso testar temporariamente se o codificador é defeituoso substituindo um RE45BA1R5 de outra máquina?

Sim, a troca de codificadores entre máquinas do mesmo tipo CNC (mesma tensão de alimentação e formato de entrada MPG) é uma técnica de diagnóstico válida,desde que os conectores de fiação correspondem ou você pode conectar os fios corretamente.

Se o eixo que se comportava de forma errática funciona corretamente com o codificador emprestado, o codificador original é defeituoso.

Se a falha seguir o codificador para a outra máquina, o codificador é a falha confirmada.

Se a falha permanece no eixo original com o codificador emprestado, o problema está na fiação, na interface MPG do CNC ou nas configurações do parâmetro CNC, não no codificador.

P5: Após a montagem do RE45BA1R5 de substituição, o eixo se move na direção errada ao girar o volante.

Os fios de fase A e B são invertidos ou foram trocados na fiação original, ou a substituição foi com A e B transpostos em relação à orientação do codificador original.

A troca das ligações A e B inverte a relação de direção entre a rotação da roda de mão e o movimento do eixo sem afetar qualquer outra função.Identificar os fios de saída A e B no codificador de substituição e trocá-los no ponto de conexão.

Alternativamente, o CNC pode dispor de um parâmetro para inverter a entrada de direção do MPG no comando Fanuc,Este é ajustável através do parâmetro de direção do eixo MPG adequado (verifique o manual de parâmetros do CNC para a série específica).

A inversão de hardware ou o ajuste de parâmetros obtém o resultado correto.
